PBR TT

Opis szczegółowy produktu

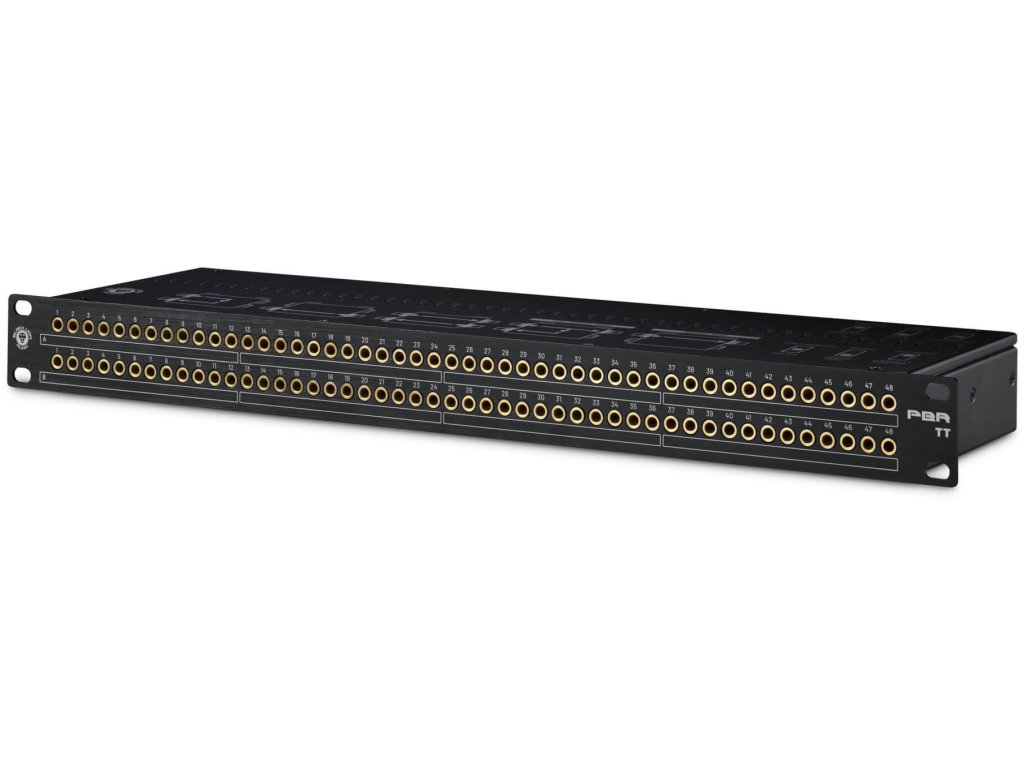

Profesjonalny panel krosowniczy studyjny ze złączami TT i 96 punktami połączeniowymi jest przeznaczony do profesjonalnych studiów, analogowych konsolet mikserskich i paneli urządzeń. Dzięki pozłacanym złączom charakteryzuje się wysoką niezawodnością i długą żywotnością.

Panele krosownicze Black Lion Audio

Twoje wysokiej jakości studyjne i domowe urządzenia wymagają wysokiej jakości połączeń. Black Lion Audio od lat poświęca się doskonałemu dźwiękowi. Dlatego wprowadza na rynek nowe patchbaye PBR - panele krosownicze do użytku zarówno w studio, jak i w teatrach oraz innych profesjonalnych instalacjach dźwiękowych. Każdy patchbay PBR wykorzystuje wysokiej jakości metalowe złącza z pozłacanymi stykami. Zapewnia to wysoce niezawodne połączenie Twoich urządzeń. Czarny, anodowany aluminiowy panel przedni i metalowa obudowa nadają patchbayom serii PBR elegancki, wyrafinowany wygląd, a wraz z solidnymi złączami zapewniają mechaniczną odporność i długą żywotność.

PBR TT

to patchbay przeznaczony do łączenia urządzeń i instalacji kablowych za pomocą złączy TT. Do połączenia należy użyć wysokiej jakości symetrycznych kabli krosowych typu TT. Panel krosowniczy jest wykonany w formacie 19” 1U i można go umieścić bezpośrednio w konsolecie mikserskiej lub w szafie rack 19" z urządzeniami.

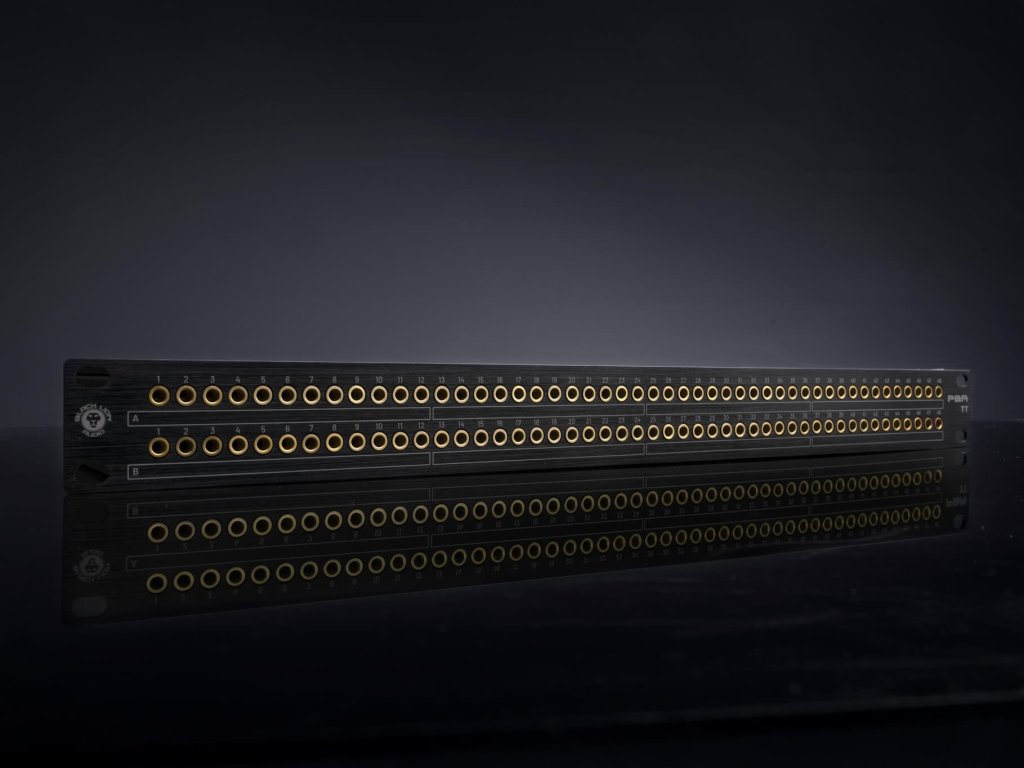

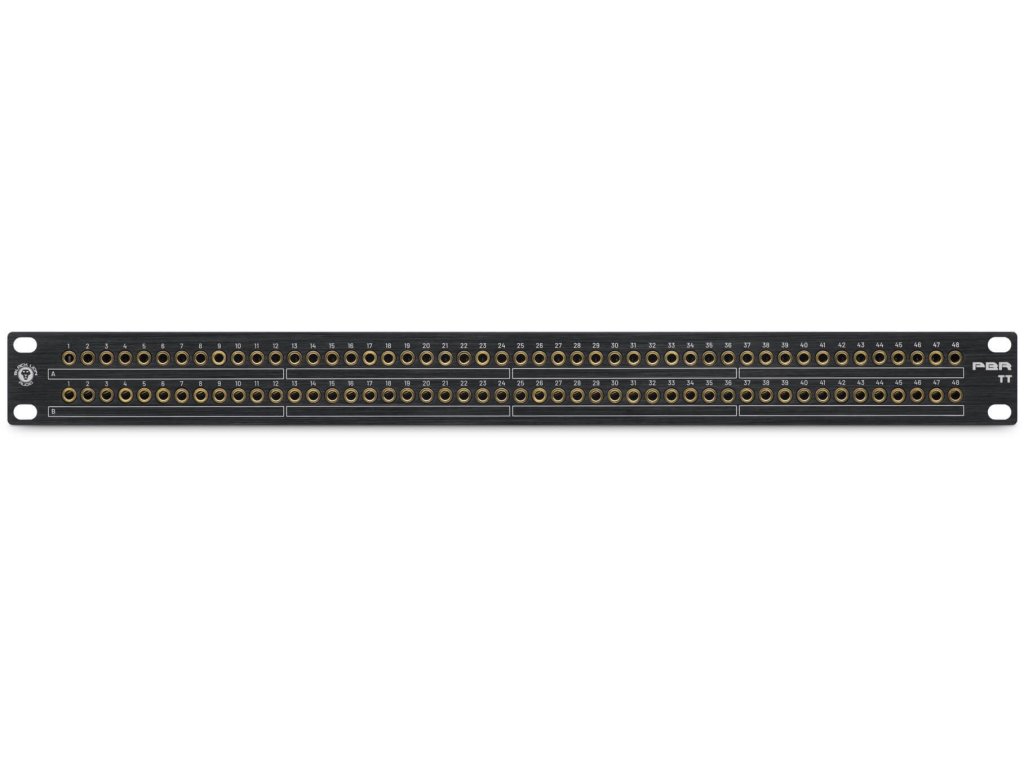

Panel przedni

Patchbay TT ma na panelu przednim 96 złączy TT w dwóch rzędach A i B (2x 48) oznaczonych 1 - 48. Dla większej przejrzystości są one graficznie zgrupowane po dwanaście z polem do opisu. Aluminiowy panel przedni jest wyposażony w boczne uchwyty do instalacji w szafie rack 19".

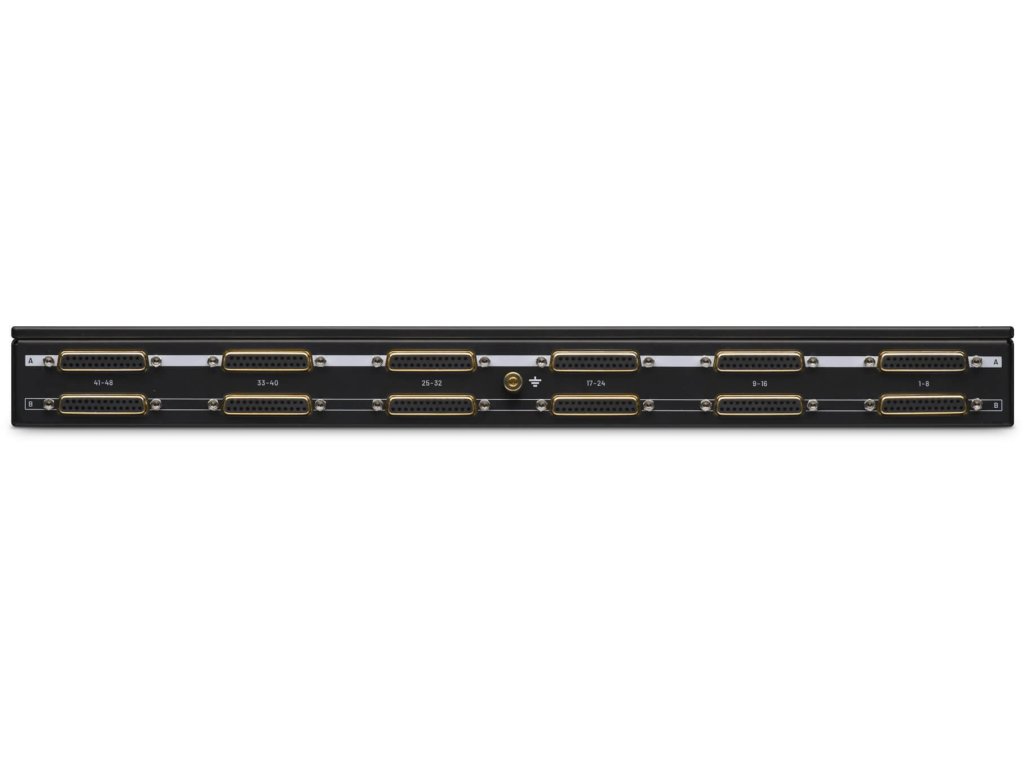

Panel tylny

Tutaj znajdziesz 2x 6 złączy DB-25 w dwóch rzędach A i B, które odpowiadają złączom na panelu przednim.

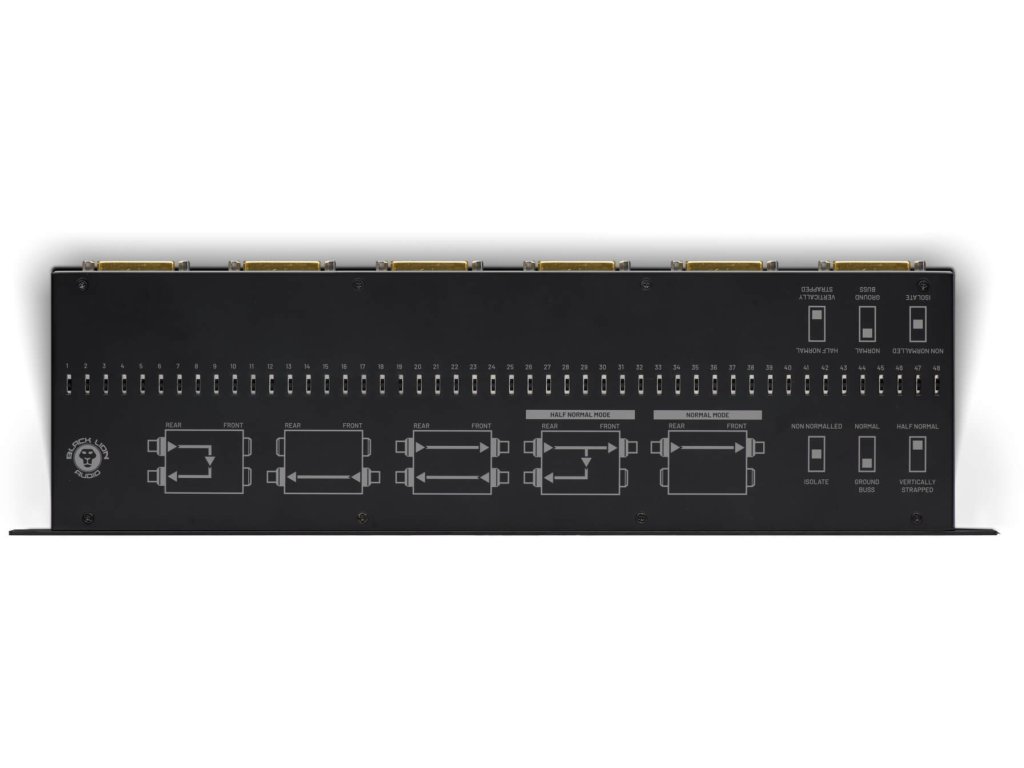

Tryby

Na górze panelu krosowniczego znajdują się przełączniki do wyboru trybu każdego kanału. Dla każdej pary złączy A-B można ustawić tryb Full-Normal, Half-Normal lub Non-Normal.

Tryb Full-Normal

- tylne złącza A-B są połączone (wyjście jest połączone z odpowiednim wejściem)
- jeśli kabel patch zostanie włożony do któregokolwiek ze złączy A lub B na panelu przednim, połączenie zostanie przerwane

Jest idealny np. do podłączenia kabla parowego do wejść konsoli mikserskiej. Jeśli nie podłączysz żadnego kabla patch, wyjście pary 1 idzie do wejścia 1 miksera, wyjście 2 do wejścia 2,...

Tryb Half-Normal

- tylne złącza A-B są połączone (wyjście jest połączone z odpowiednim wejściem)
- po podłączeniu kabla do górnego złącza A połączenie pozostaje
- po podłączeniu kabla do dolnego złącza B połączenie zostanie przerwane

Nadaje się do rozgałęzienia sygnału do wielu wejść - wyjście procesora efektów do miksu i odsłuchu, doprowadzenie szyny Aux do wielu dystrybutorów słuchawkowych itp.

Tryb Non-Normal (izolowany)

- tylne złącza A-B nie są w żaden sposób połączone i zachowują się całkowicie niezależnie. Wszelkie połączenia należy wykonywać na panelu przednim za pomocą kabli patch TT.

Nadaje się do wyprowadzenia urządzeń i procesorów, gdy połączenie wejścia z wyjściem nie ma sensu. Np. wejście hallu do złącza B i wyjście do złącza A.

Parametry techniczne:

- Złącza (panel przedni): 96 TT (2x 48), pozłacane styki
- Złącza (panel tylny): 12 DB-25 (2x 6), pozłacane styki
- Liczba punktów połączeń: 96
- Przełączanie trybów: Full-Normal, Half-Normal i Non-Normal
- Anodowany aluminiowy panel przedni
- Solidna metalowa obudowa
- Wysoka odporność mechaniczna i niezawodność
- Długa żywotność
- Wymiary rack: 19" 1U
