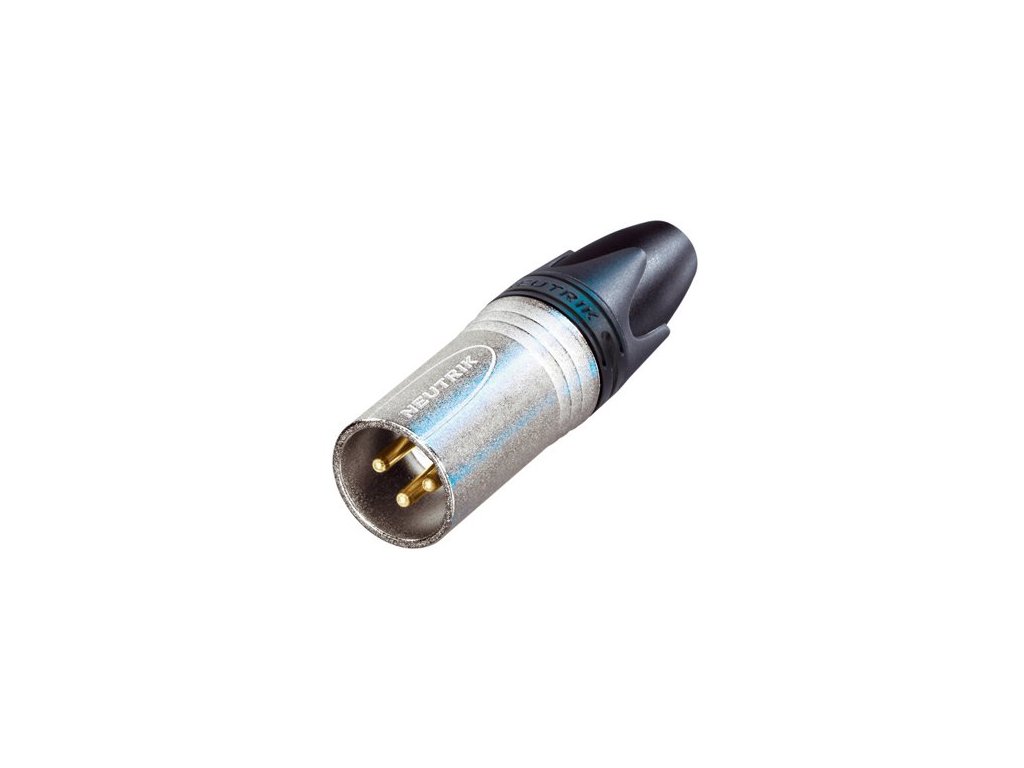

NC3MXX-EMC

Opis szczegółowy produktu

Panelowy 3-pinowy konektor EMC-XLR, męski. Metalowa obudowa, kolor srebrny.

Seria EMC-XLR to specjalnie zaprojektowana wersja serii XX, która zapewnia ulepszone ekranowanie RF dla krytycznych zastosowań podczas występów na żywo i nagrywania, gdzie występują problemy z transmisją radiową lub telefonami komórkowymi. Konstrukcja gwarantuje ciągłe połączenie ekranowania RF z kabla do obudowy konektora panelowego za pomocą okrągłego kondensatora wokół ekranowania kabla. Okrągłe kondensatory działają jak filtr górnoprzepustowy o częstotliwości granicznej około 10 MHz.
Koralik ferrytowy do tłumienia EMI o impedancji 24 Ohm przy 1 MHz między pinem 1 a ekranowaniem kabla zapewnia filtr dolnoprzepustowy dla lepszego tłumienia RF.

Główne cechy:

- 3-pinowy kablowy konektor EMC-XLR ze zintegrowanym pojemnościowym połączeniem ekranowania z obudową
- Okrągły kondensator wokół ekranowania kabla umożliwia niskoindukcyjne podłączenie ekranowania do obudowy konektora
- Podłączenie pinu 1 zawiera koralik tłumiący EMI do blokowania wysokich częstotliwości
- Unikaj pętli uziemienia, ponieważ nie ma połączenia ekranowania LF z uziemieniem
- Wytrzymała obudowa z odlewu cynkowego, wysoka odporność i żywotność
- System odciążenia kabla zapewniający bezpieczne mocowanie kabli
- Osłona z gumową przelotką zapewnia wysoką ochronę przed naprężeniami podczas zginania
