Zone 423

Opis szczegółowy produktu

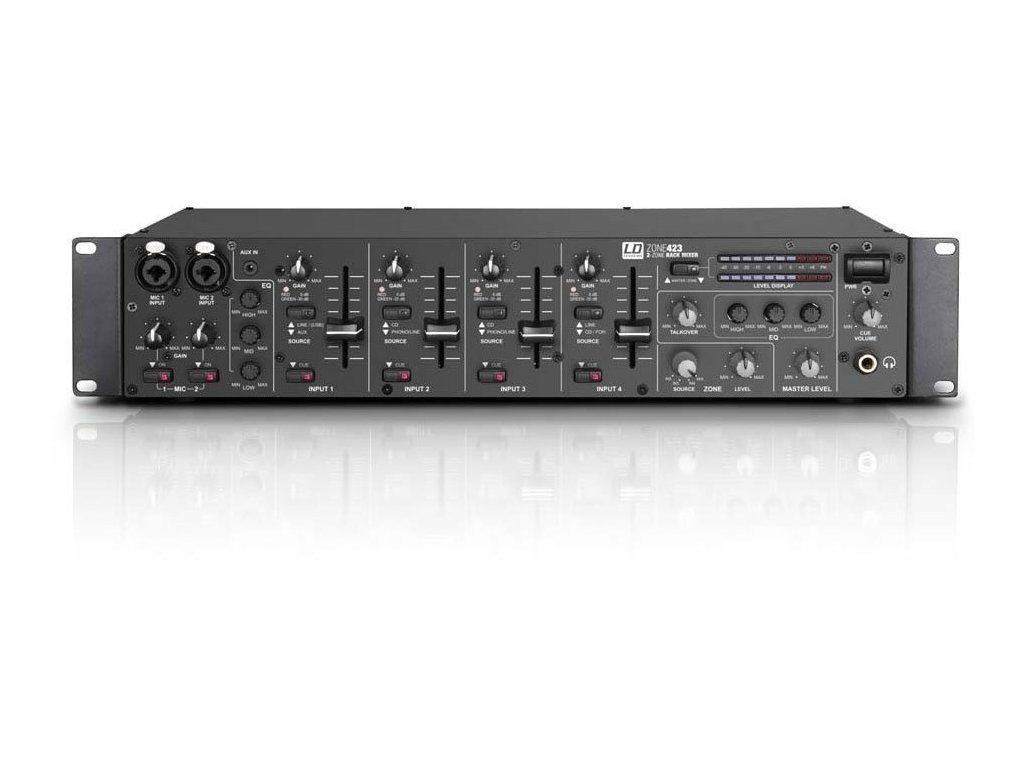

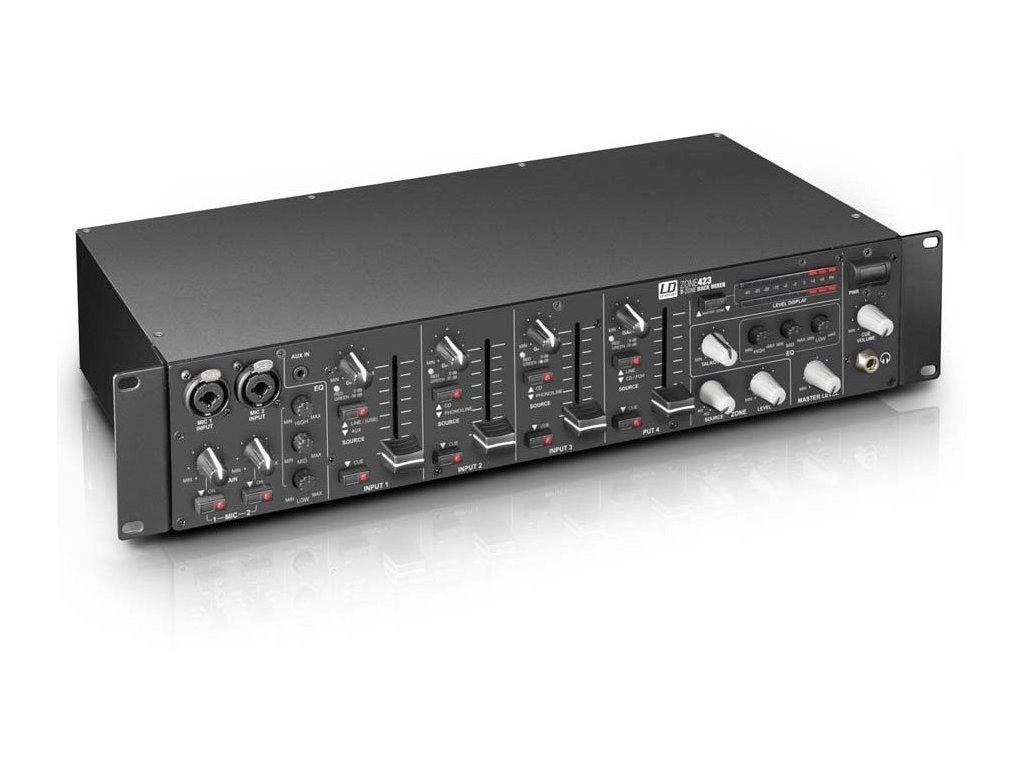

ZONE 423 to w pełni wyposażony mikser strefowy z 4 kanałami liniowymi i 2 mikrofonowymi, które można przypisać do wyjścia głównego i strefowego. Dzięki wszechstronnej łączności to kompaktowe urządzenie rackowe 2U jest doskonałym centrum sterowania dla systemów PA w sklepach spożywczych, klubach, hotelach lub centrach fitness.

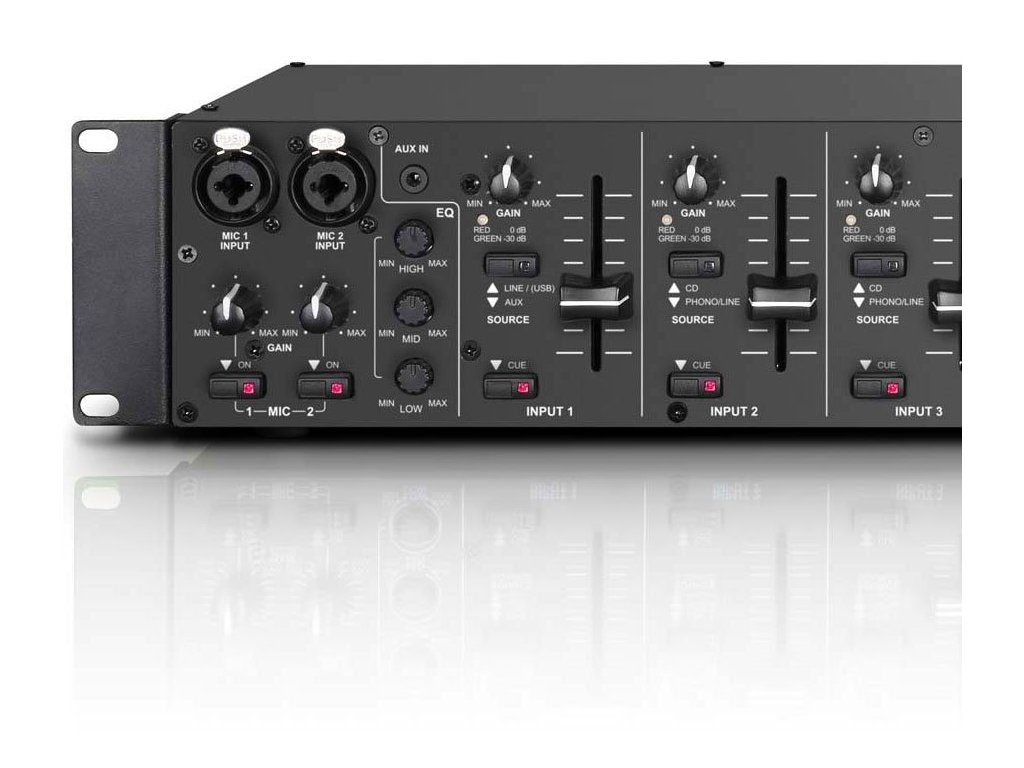

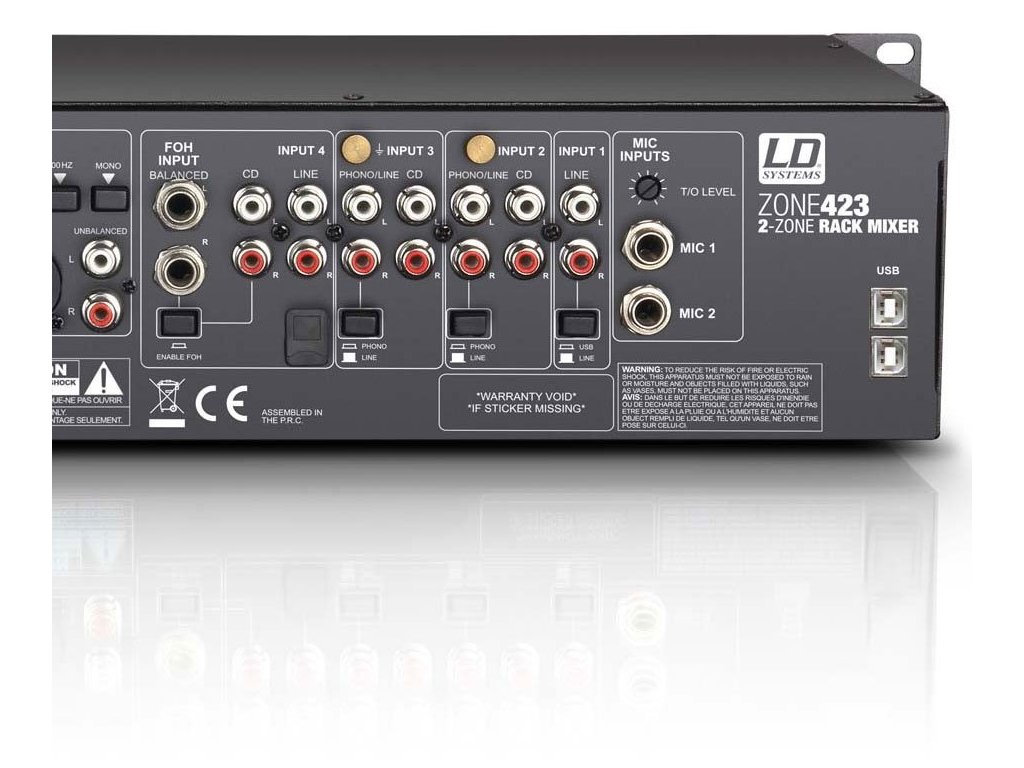

Oprócz dwóch symetrycznych wejść mikrofonowych ze zmiennym poziomem wzmocnienia (Gain) i funkcją Talkover, zasilania fantomowego 12V i współdzielonego 3-pasmowego korektora, ZONE 423 oferuje połączenia Line, Phono i Aux-stereo w formacie RCA, wejście FOH z symetrycznym złączem stereo jack, a także USB i mini jack 3,5 mm. Port USB służy jako stereofoniczne wejście i wyjście i umożliwia użycie miksera jako zewnętrznego interfejsu audio. Cztery kanały wejściowe mają indywidualne sterowanie wzmocnieniem z wyświetlaniem sygnału i wartości szczytowej, suwaki 45 mm do regulacji głośności i przyciski cue.

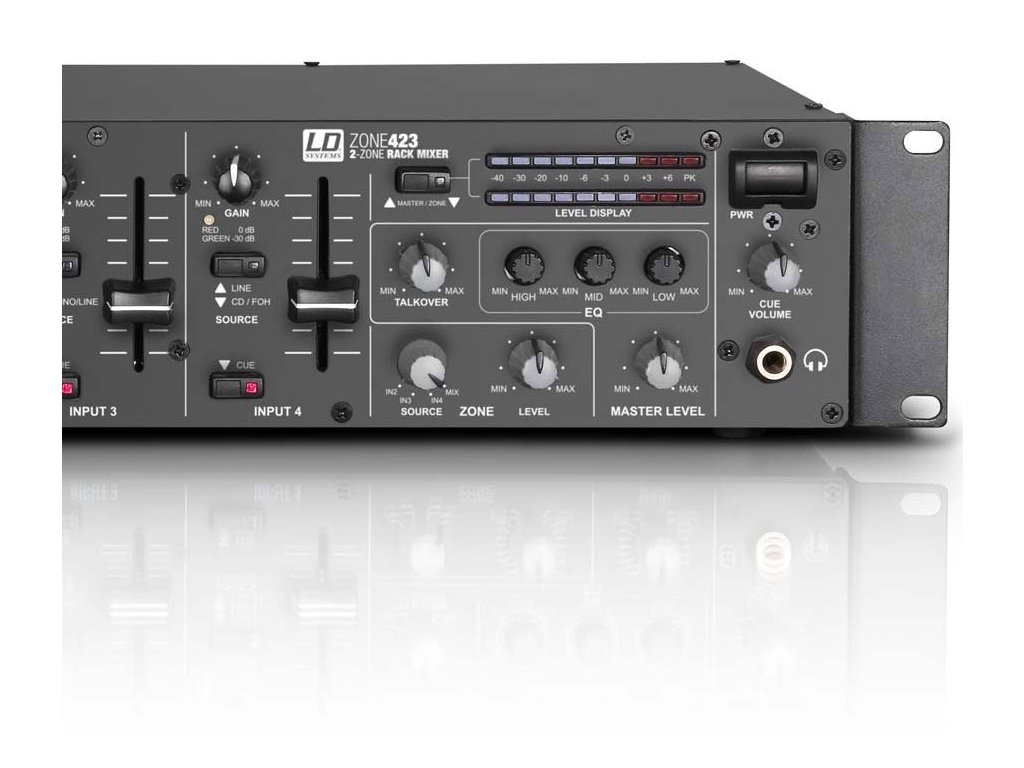

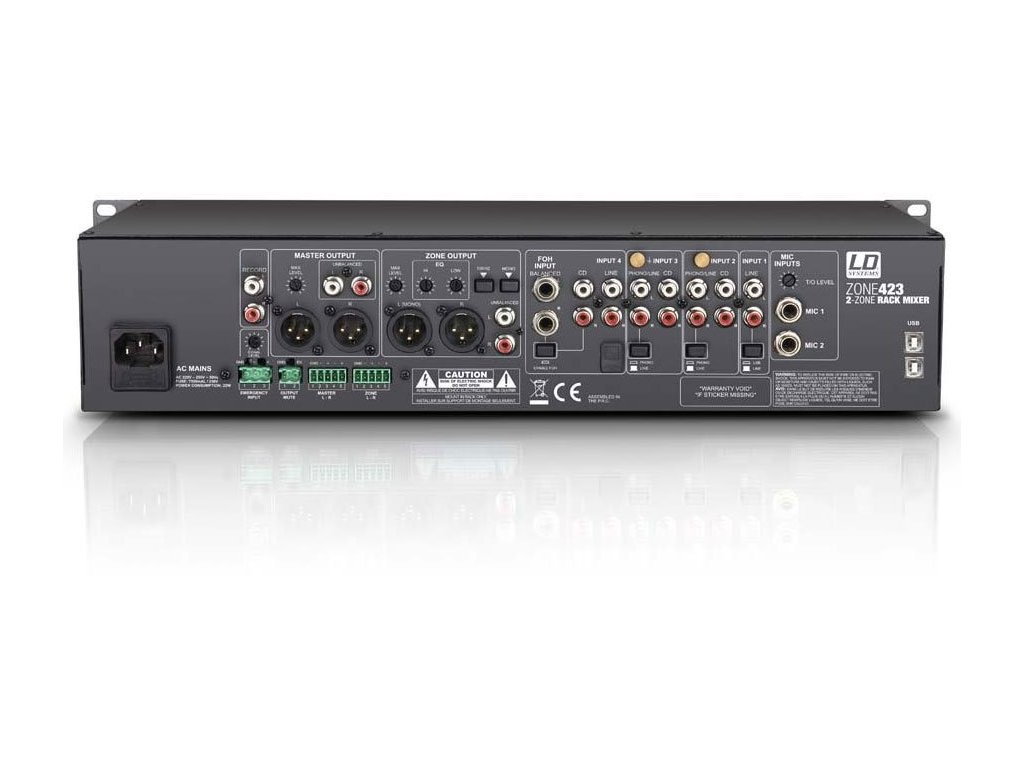

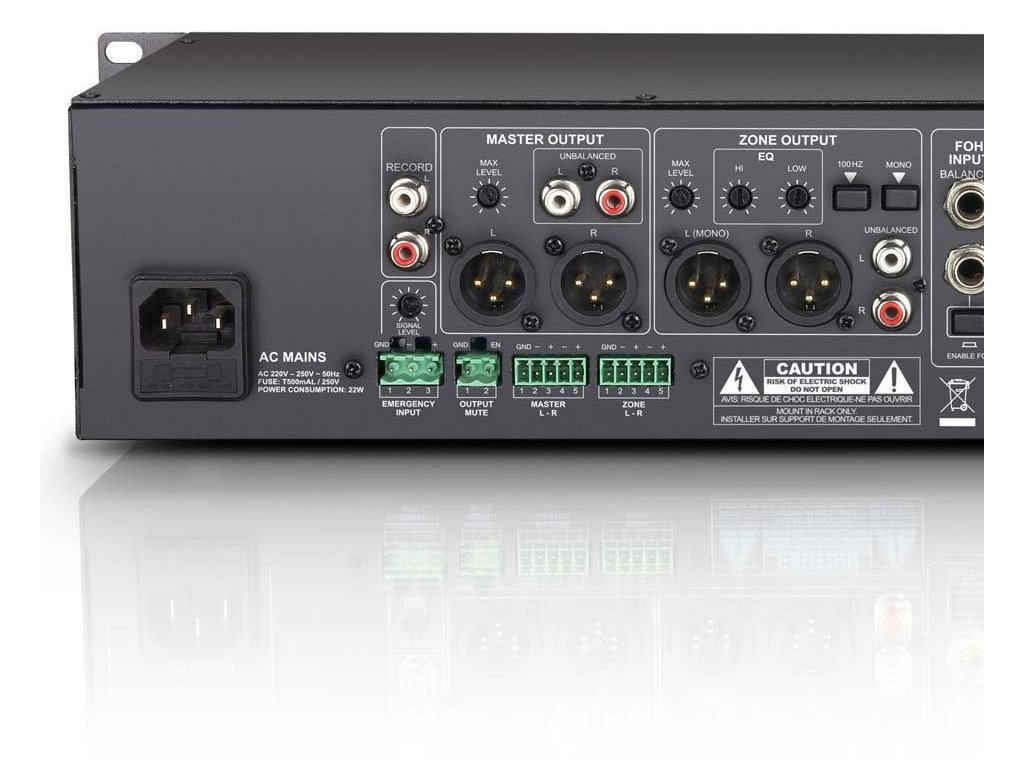

Sekcje master i strefowa mają własny EQ, symetryczne wyjście XLR i niesymetryczne wyjście RCA: wyjście główne przez złącza listwy zaciskowej i wyjście strefy za pomocą przełącznika sumy mono i górnoprzepustowego filtra 100 Hz. Wskazanie poziomu stereo można ustawić na master lub strefę, a maksymalny poziom wyjściowy można wstępnie ustawić dla obu z tyłu miksera. Oprócz regulowanego podłączenia słuchawek do odsłuchu, ZONE 423 posiada również wyjście nagrywania.

Dane techniczne:

- Typ produktu: Mikser strefowy
- Przeznaczenie: Instalacja
- Liczba stref: 2 (główna, strefa)
- Typ: stereo
- Wysokość instalacji: 2 U
- Całkowita liczba kanałów wejściowych: 6 (2x Mic, 1x Line/Aux, 2x Line/Phono, 1x Line/FOH)
- Pasmo przenoszenia: 20 - 40000 Hz
- Kanały mikrofonowe: 2 (z zasilaniem phantom 12 V)
- Złącza kanałów mikrofonowych: gniazdo stereo 6,3 mm (symetryczne), XLR
- Sterowanie kanałami mikrofonowymi: 1 x EQ Hi, 1 x EQ Low, 1 x Talkover, 1 x Talkover Level, Gain, On/Off
- Elementy wyświetlacza kanałów mikrofonowych: On-LED
- Impedancja wejściowa kanałów mikrofonowych: 4 kOhm
- Czułość wejściowa kanałów mikrofonowych: 8 mV
- THD kanałów mikrofonowych: 0,07 %
- Kanały liniowe: 4 (Wejście 1: USB/Linia, Wejście 2 + 3: Linia/Phono/CD, Wejście 4: Linia/FOH)
- Liniowe złącza wejściowe: wejście 4: 4 x RCA + 2 x 6,3 mm jack, Wejście 1: 2 x RCA + 3,5 mm stereo jack + USB, wejście 2 + 3: 4 x RCA
- Sterowanie kanałem liniowym: Cue, Enable FOH, Gain, level, Source
- Elementy wyświetlania kanału liniowego: Cue-LED, Sygnał/0 dB-LED
- Impedancja wejściowa kanału liniowego: (Phono) 60 kOhm, 6 kOhm
- Czułość wejściowa kanałów liniowych: (Phono) 10 m V, 1 V
- THD kanałów liniowych: (Phono) 0,05 %, 0,03 %
- czułość wejściowa AUX/Line: 3 V
- Wyjścia liniowe: 3 (Master – Stereo, Zona – Stereo/Mono, Rec – Stereo)
- Złącza wyjściowe Master: 2 x XLR (symetryczne), RCA (x2), Listwa zaciskowa
- Główne elementy sterujące: EQ Hi, EQ Low, EQ Mid, level, Max. Poziom
- Główne poziomy wyjściowe: (symetryczne) 21 dBu, (niesymetryczne) 18 dBu
- Podłączenie wyjścia strefowego: 2 x XLR (symetryczne), RCA (x2), Listwa zaciskowa
- Sterowanie strefą: 100 Hz High Pass, EQ Hi, EQ Low, level, Max. Poziom, mono, Wejście źródłowe 2 - 4/Mix
- Poziomy wyjściowe strefy: (symetryczne) 21 dBu, (niesymetryczne) 18 dBu
- Złącze wyjściowe Rec: 2x RCA
- Wyjście słuchawkowe: 1
- Port wyjścia słuchawkowego: 6,3 mm TRS
- Sterowanie wyjściem słuchawkowym: Głośność cue
- Napięcie wyjściowe słuchawek: (@ 32 Ohm) 1,2 V
- Dodatkowe wejścia: 2 (wejście awaryjne, wyciszenie wyjścia)
- Podłączenie Dodatkowe wejścia: Listwa zaciskowa
- Dodatkowe elementy sterujące wejścia: Poziom wejścia awaryjnego
- Awaryjne wejście czułości wejścia: 5 V
- Dodatkowe elementy sterujące: wyłącznik zasilania
- Dodatkowe elementy wyświetlacza: Dioda LED zasilania
- Napięcie robocze: 220 - 250 V AC, 50 Hz
- Złącze sieciowe: Złącze zasilania IEC
- Zużycie energii: 22 W
- Bezpiecznik: T 500 mAL \/ 250 V
- Szerokość: 483 mm
- Wysokość: 89 mm
- Głębokość: 210 mm
- Waga: 3,3 kg
- Akcesoria w zestawie: Kabel zasilający, listwa zaciskowa
