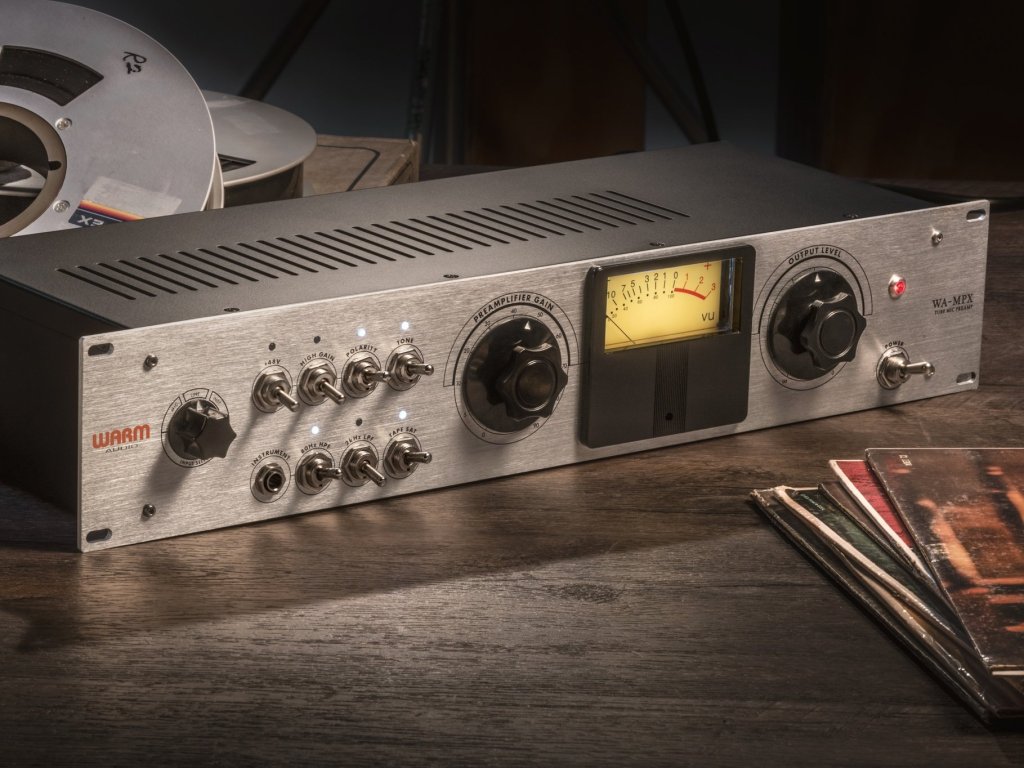

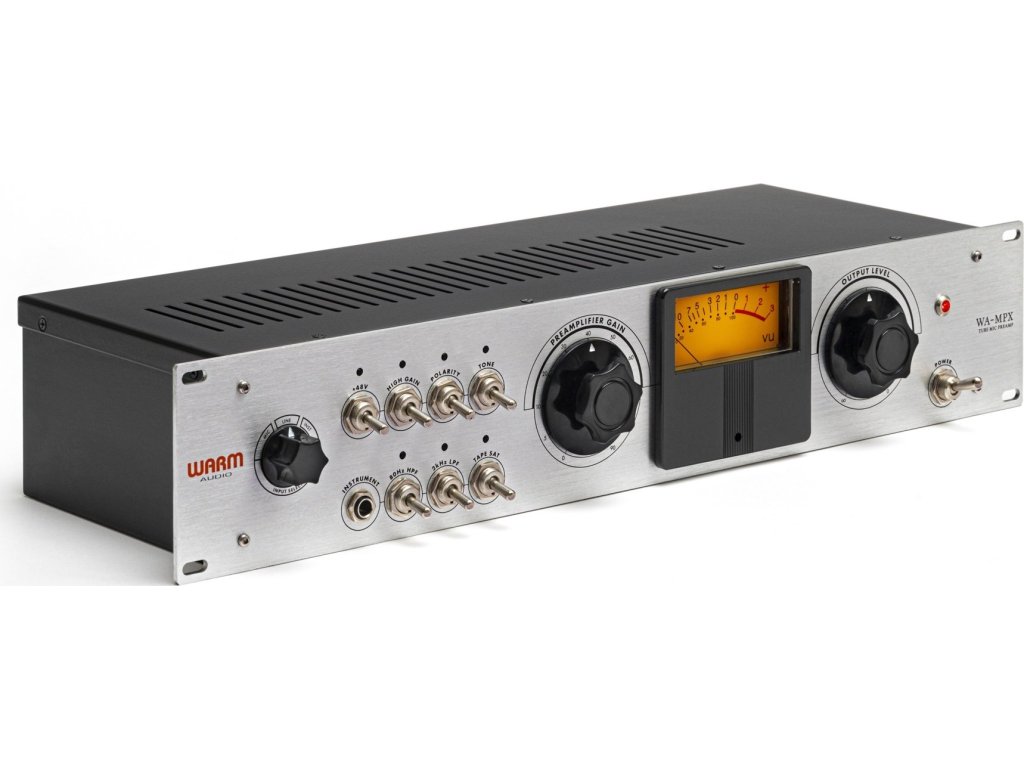

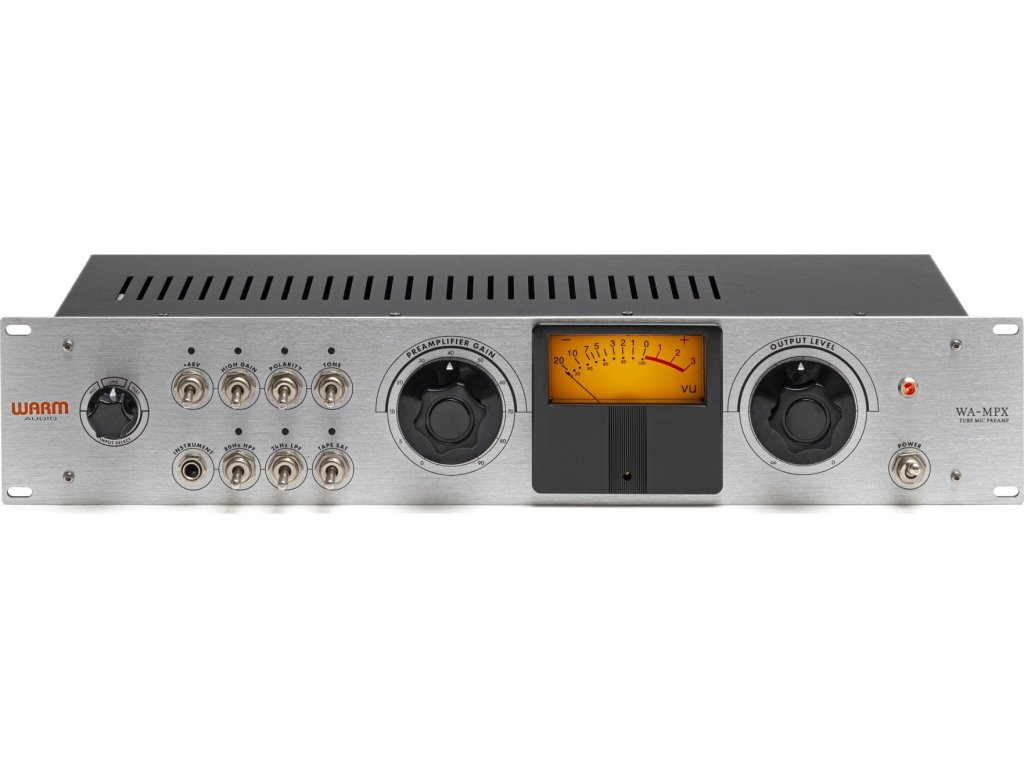

WA-MPX

Input Select

Wybór wejścia mic, line lub instrument.

+48V

Zasilanie mikrofonów pojemnościowych lub urządzeń, które go wymagają. Pojawia się tylko na wejściu XLR.

Uwaga: Przed podłączeniem jakiegokolwiek mikrofonu lub źródła dźwięku należy zawsze wyłączyć opcję +48 V. Aktywuj ją tylko wtedy, gdy podłączone urządzenie wymaga zasilania phantom.

Wysoki zysk

Włącza trzecią lampę na ścieżce sygnału i zwiększa czułość wejścia o 20 dB (z 70 dB do 90 dB). Służy do wzmacniania cichych źródeł dźwięku, takich jak pasywne mikrofony wstęgowe, niektóre mikrofony dynamiczne i inne.

Polarity

Odwraca polaryzację sygnału wejściowego o 180°. Służy do rozwiązywania problemów z fazą między wieloma źródłami dźwięku.

Przykład: Podczas nagrywania małego bębenka dwoma mikrofonami, gdy oba są skierowane naprzeciwko siebie, należy zmienić polaryzację jednego z nich.

Ton

Zmienia konfigurację transformatora wejściowego i dodaje sygnałowi subtelne nasycenie transformatorowe z zaokrąglonymi wysokimi tonami. Przy aktywnym Tone impedancja wejściowa zmienia się z 600 Ohm na 150 Ohm.

Instrument

Niesymetryczne wejście o wysokiej impedancji na złączu TS 6,3 mm służy do podłączania instrumentów, takich jak gitara, bas i inne.

80Hz HPF

Pomaga usunąć z sygnału niskie częstotliwości, szumy i inne niepożądane artefakty.

2kHz LPF

Tłumi częstotliwości powyżej 2 kHz i pozwala na uwypuklenie ciśnienia i dynamiki pasm środkowych.

Tape Sat

Włącza w tor sygnału specjalny obwód z dyskretnych elementów. Służy do symulacji taśmy magnetofonowej. W ten sposób możesz dodać lampowemu brzmieniu jeszcze jeden wymiar – nasycenie taśmy magnetofonowej z naturalną kompresją i typowymi zniekształceniami harmonicznymi.

Preamplifier Gain

Umożliwia ustawienie czułości wejściowej lampowego przedwzmacniacza.

VU Meter

Służy do precyzyjnego pomiaru poziomu sygnału i kontroli wizualnej.

Output Level

Służy do ustawiania poziomu wyjściowego sygnału liniowego; działa jak tłumik (attenuator).

- W skrajnym prawym położeniu oznaczonym 0 sygnał przechodzi bez zmian
- Obracanie w lewo tłumi sygnał wyjściowy aż do skrajnego lewego położenia ꝏ sygnał całkowicie wytłumia

Jeśli zwiększysz Gain wejściowy, aktywujesz Tone i Tape Sat, zwiększy się również ogólny poziom sygnału. Aby uniknąć przesterowania kolejnego urządzenia podłączonego za WA-MPX, konieczne jest zmniejszenie poziomu sygnału wyjściowego.

Moc

Główny wyłącznik. Aby Twój WA-MPX działał jak najlepiej, pozwól mu się rozgrzać i ustabilizować termicznie przez kilka minut po włączeniu.

Parametry techniczne:

- Autentyczne brzmienie vintage'owych lampowych przedwzmacniaczy

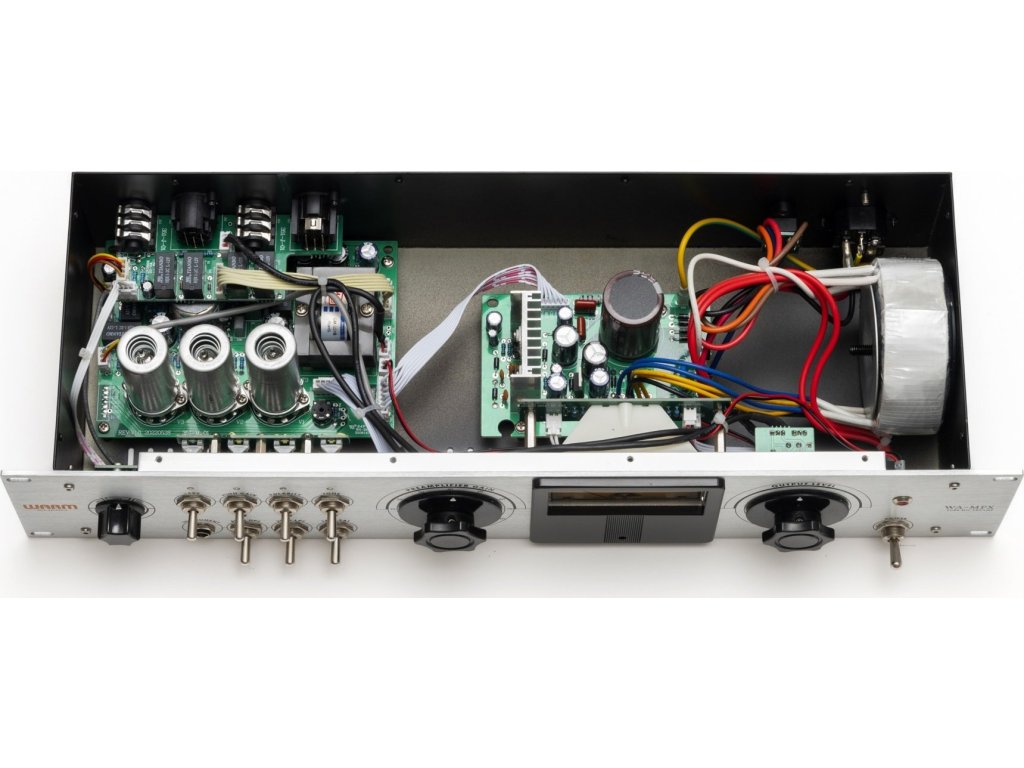

- W pełni dyskretna konstrukcja
- Ręcznie dobierane, wysokiej jakości lampy 2x 12AX7, 1x 12AU7
- Transformatory CineMag na zamówienie z dużym rdzeniem
- Opcjonalne nasycenie taśmy magnetofonowej z naturalną kompresją
- Zakres częstotliwości: 20 Hz – 20 kHz
- Zakres Gain wejściowego: 90 dB (70 + 20 High Gain)
- High Gain: 20 dB
- Zasilanie Phantom: +48 V
- Polaryzacja: odwrócenie fazy sygnału wejściowego
- Impedancja wejścia mikrofonowego: 600 Ω, z aktywnym Tone 150 Ω
- Impedancja wyjściowa: 600 Ω
- Tone: zmiana konfiguracji transformatora wejściowego
- Filtry: Hi-Pass 80 Hz, Low-Pass 2 kHz

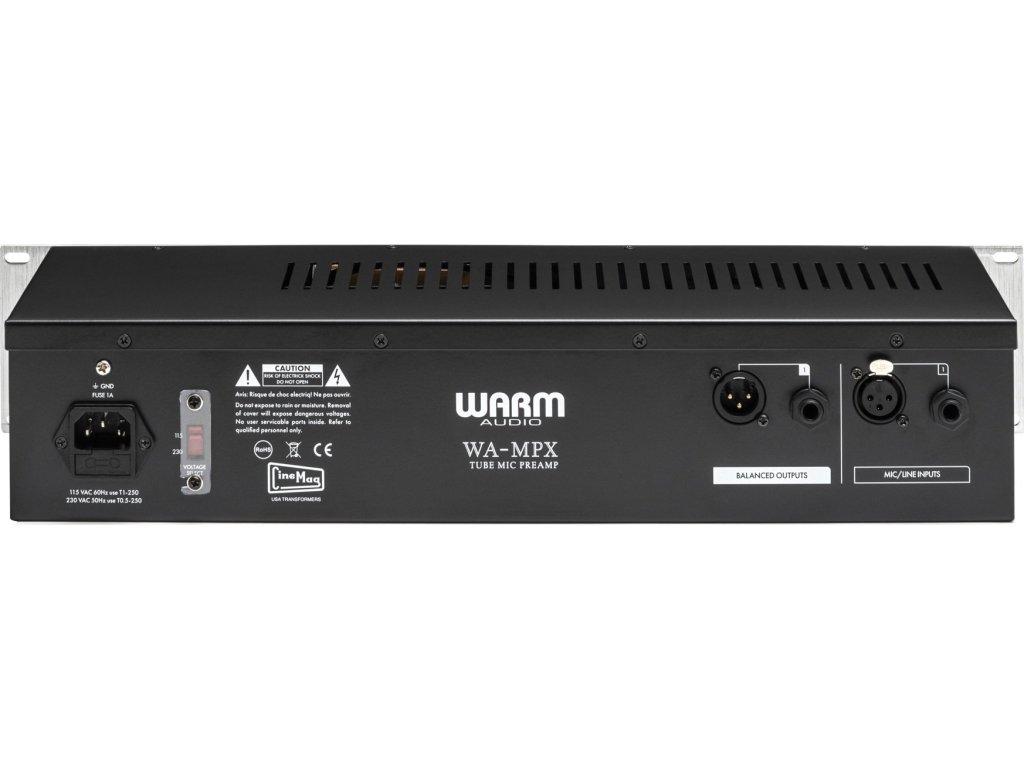

- Wejścia (tylny panel): Mikrofonowe symetryczne XLR, liniowe symetryczne TRS 6,3 mm jack
- Wejścia (przedni panel): Nástrojový nesymetrický TS 6,3 mm jack
- Wyjścia (panel tylny): Liniowe symetryczne XLR i TRS 6,3 mm jack
- Wskaźnik poziomu: Duży podświetlany vintage VU Meter
- Zasilanie: wewnętrzne źródło 115 V / 230 V

Uwaga: Przed pierwszym podłączeniem zawsze sprawdź, czy przełącznik wyboru napięcia zasilania znajduje się we właściwej pozycji. W przeciwnym razie może dojść do uszkodzenia urządzenia.

Wykonanie mechaniczne:

- Aluminiowy, polerowany panel przedni
- Solidna stalowa obudowa
- Stylowe bakelitowe pokrętła sterujące
- Wymiary rack: 19" 2U
- Wymiary (S x W x G): 48,3 x 8,9 x 22,2 cm
- Waga: 3,7 kg
