rameno EVO 10 CC HG

Opis szczegółowy produktu

Ramię jest jednym z najważniejszych elementów gramofonu, ponieważ nie tylko wpływa na dźwięk, ale także w specyficzny sposób go kształtuje. Seria ramion gramofonowych Pro-Ject EVO i EVO Premium jest wynikiem wieloletnich badań i dogłębnych testów odsłuchowych z różnymi typami łożysk i materiałów ramienia. Ważnym procesem rozwoju i poszukiwania optymalnego dźwięku jest oczywiście również duża liczba kombinacji wkładek. Firma Pro-Ject projektuje ramiona już od ponad trzech dekad, a wieloletnie doświadczenie wynika z sesji odsłuchowych i pomiarowych z prawie 50 wkładkami różnych typów i technologii. Ramiona EVO i EVO Premium przynoszą nie tylko nowe wykończenia powierzchni, ale przede wszystkim wiele innych ulepszeń, które w istotny sposób wpływają na końcowy dźwięk.

Materiały premium, technologia i jakość

Firma Pro-Ject od dawna koncentruje się na rozwoju wszystkich swoich produktów w kierunku wyrobów, które oferują wysoką wartość użytkową za akceptowalną cenę. Aby móc zaoferować referencyjną jakość dźwięku, Pro-Ject wykorzystuje na drodze do tego celu materiały premium, innowacyjne technologie i najwyższe standardy procesów produkcyjnych. Ramiona gramofonowe z serii PRO-JECT EVO CC spełniają najsurowsze kryteria jakości i precyzji, dlatego należą do czołówki w swojej klasie i stanowią doskonałe rozwiązanie dla szerokiego spektrum miłośników analogu.

EVO 10 CC

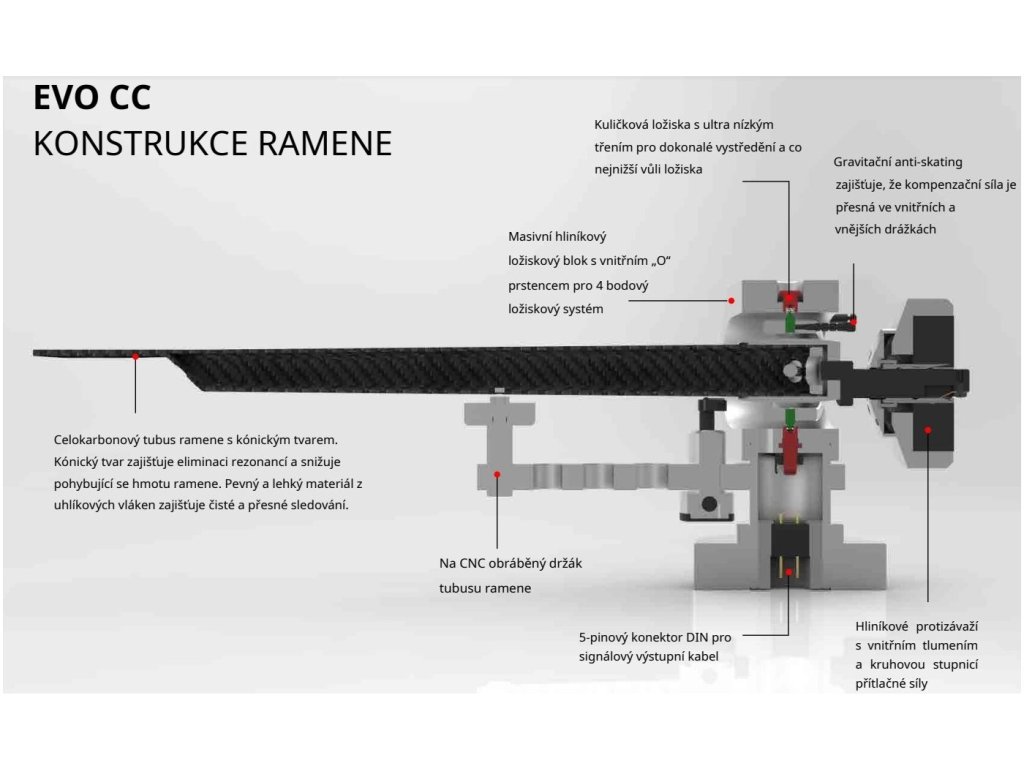

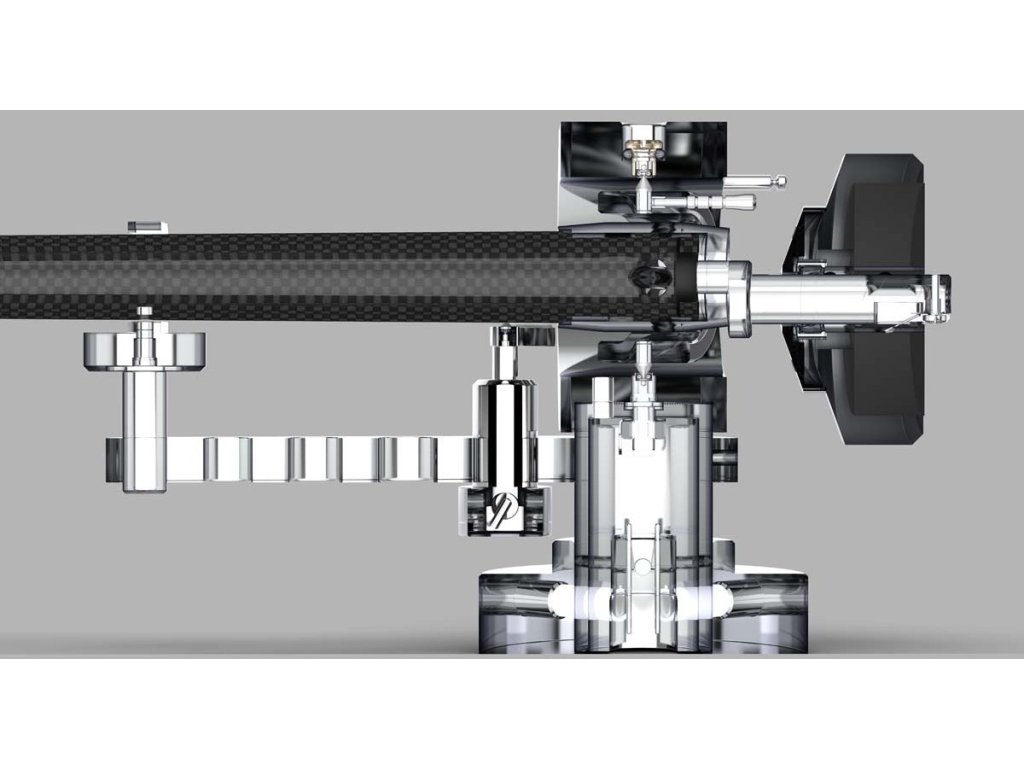

Ramię EVO 10 CC jest najlżejszym 10-calowym ramieniem w ofercie Pro-Ject i wykorzystuje odwrócone łożysko Cardana ABEC 7 wysokiej jakości z 4 końcówkami ze stali nierdzewnej w łożyskach kulkowych. Ten typ łożyska jest bardzo stabilny i ma bardzo niskie tarcie, co gwarantuje wysoką precyzję prowadzenia. Rezultatem jest szczegółowa i otwarta scena dźwiękowa oraz przekonująca prezentacja wszystkich mikroinformacji zapisanych w rowku. Łożysko jest umieszczone w aluminiowej obudowie. Masywny pierścień zewnętrzny jest otwarty, aby zapobiec naprężeniom i powstawaniu rezonansów.

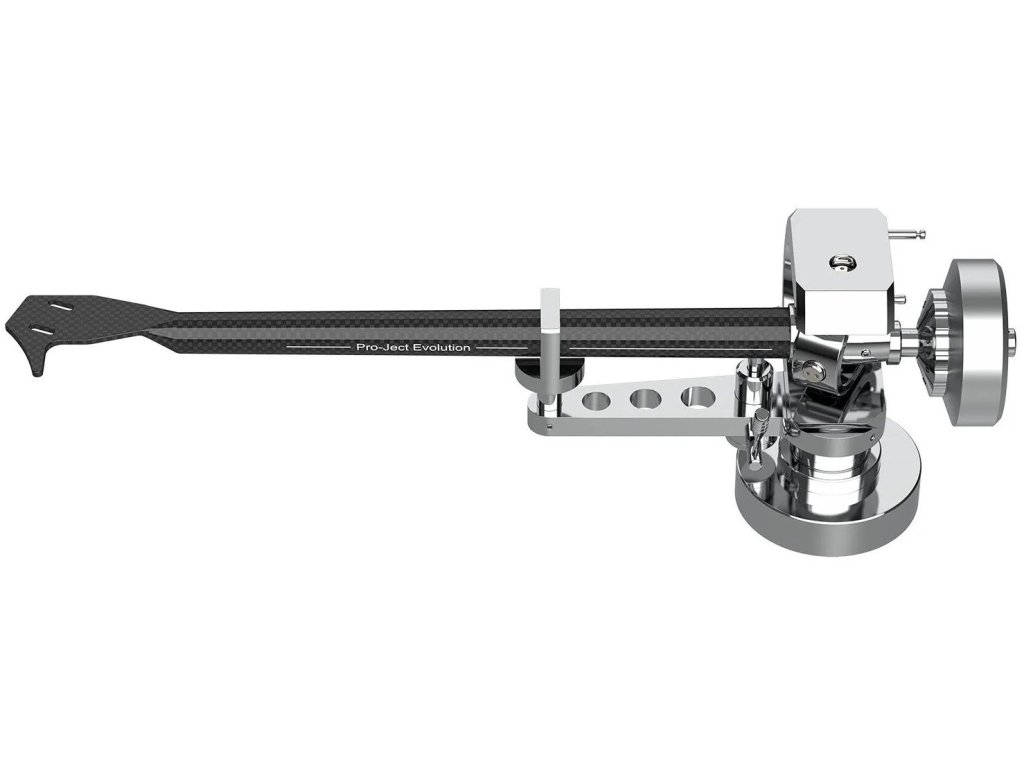

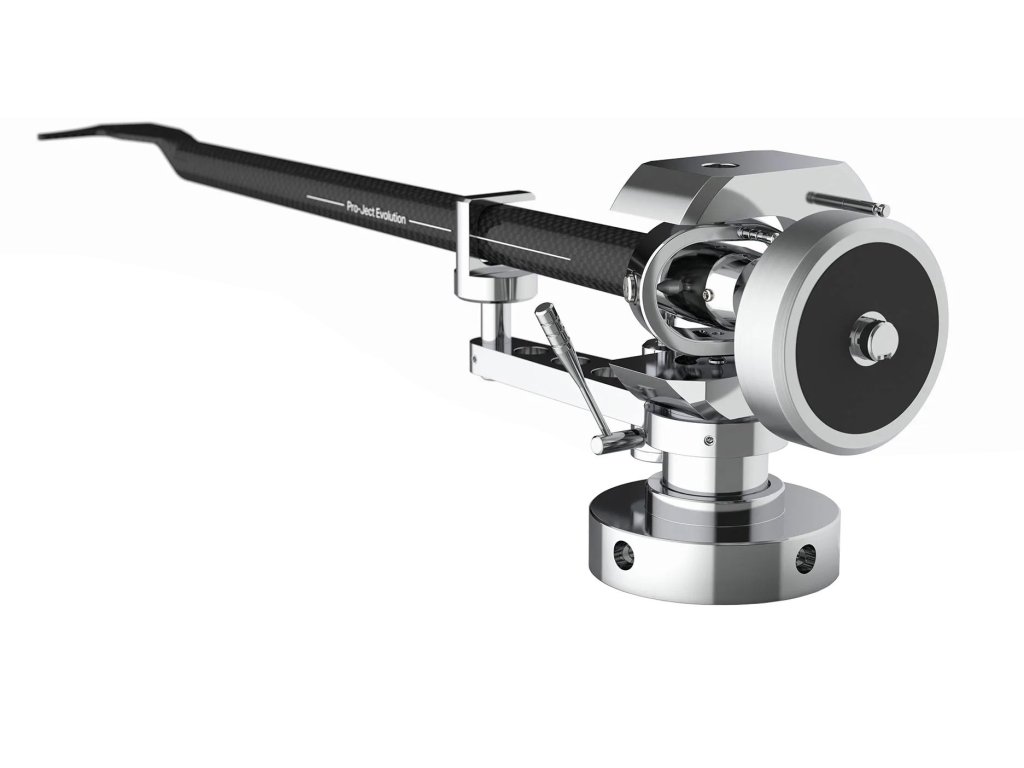

Prosta rurka ramienia EVO 10 CC z włókna węglowego ma stożkowy kształt, który ogranicza rezonanse i zmniejsza masę ruchomą ramienia. Włókno węglowe jest bardzo lekkie i jednocześnie mocne, a dzięki wymagającemu procesowi produkcyjnemu jest doskonałym materiałem na ramiona gramofonowe. Sygnał jest prowadzony przez przewody z miedzi o wysokiej czystości. System grawitacyjnego anti-skatingu zapewnia dokładną siłę kompensacyjną zarówno na wewnętrznych, jak i na zewnętrznych rowkach płyty gramofonowej. Przeciwwaga z aluminium ma wewnętrzne tłumienie TPE i okrągłą skalę do precyzyjnej regulacji siły nacisku.

Optymalne ustawienie ramienia

Rurka ramienia jest mocowana za pomocą jednej śruby, która umożliwia obracanie rurki i łatwą regulację azymutu. Wysokość ramienia można płynnie regulować, poluzowując dwie śruby regulacyjne. Dostosowanie wysokości ramienia do parametrów konkretnego gramofonu pomaga osiągnąć najlepszą jakość dźwięku. Ustawienie i eksperymentowanie z VTA i azymutem jest zawsze niezbędne, aby uzyskać maksymalną wydajność z wkładki.

Zalety:

- Elastyczne wewnętrzne okablowanie z miedzi o wysokiej czystości
- Rurka ramienia z włókna węglowego
- Masywny blok łożyskowy z aluminium
- Kardanalne łożysko ramienia ABEC 7 o niskim współczynniku tarcia
- Przeciwwaga z tłumieniem TPE zapobiega przenoszeniu rezonansów
- Precyzyjna regulacja azymutu i VTA
- Otwarty pierścień zewnętrzny redukuje rezonanse i ogranicza naprężenia
- Tłumiony silikonem podnośnik można ustawić tak, aby pasował do wysokości ramienia
- Pozłacane gniazdo wyjściowe 5-PIN na DIN
- Wyprodukowano w Europie

Zalecenia dotyczące ramion EVO CC

W zależności od wagi główki, ramiona EVO CC są odpowiednie dla wkładek o podatności od 12 do 30 µm / mN. Najlepsze wyniki ramiona Pro-Ject EVO CC osiągają w połączeniu z wkładkami o wysokiej podatności > 20 µm / mN i wyższej.

Ramiona Pro-Ject EVO CC są bardzo odpowiednie dla wkładek:

- Seria wkładek Ortofon 2M
- Seria wkładek Ortofon QUINTET
- Sumiko SONGBIRD
- Sumiko BLACKBIRD
- Sumiko MOONSTONE

O częstotliwości rezonansowej

Przy wyborze wkładki do gramofonu należy wziąć pod uwagę całkowitą efektywną masę ramienia (= efektywna masa ramienia + masa wkładki + główka + elementy montażowe) w odniesieniu do mechanicznej podatności (elastyczności) systemu wspornika wkładki. Prawidłowe dopasowanie mechaniczne wkładki i ramienia jest jednym z najważniejszych czynników zapewniających neutralny dźwięk. Niedopasowanie może skutkować mniejszą rozdzielczością dynamiki i mikrodynamiki, wąską sceną dźwiękową, napompowanym lub cienkim basem. Częstotliwość rezonansowa w zakresie 7 - 12 Hz jest optymalna dla systemu.

Wynikową częstotliwość rezonansową można obliczyć za pomocą następującego wzoru: f = 1000 : (2 x π x √ (M x C))

f = 1000 : (2 x π x √ (M x C))
f - Częstotliwość rezonansowa wkładki (Hz)
π - 3,14159265359...
C - Boczne poddanie się wkładki (μm/mN)
M - Całkowita masa systemu wkładki (suma mas wkładki, headshella, śrub + efektywna masa ramienia (g)

Jak wybrać idealny przeciwwagę

Z dostarczonych przeciwwag zalecamy wybranie optymalnej wagi zgodnie z następującymi wskazówkami:

1. Im bliżej przeciwwaga znajduje się punktu obrotu (przy zalecanym VTF), tym niższa jest bezwładność.
2. Przy najniższej bezwładności (najbliżej czopa) uzyskasz najlepszy dźwięk, używając najcięższej odpowiedniej przeciwwagi (dla zalecanego VTF).
3. Najpierw wybierz najcięższą przeciwwagę i sprawdź, czy można osiągnąć prawidłowe ustawienie VTF. Jeśli nie, użyj lżejszej przeciwwagi.

(VTF = nacisk = pionowa siła nacisku)

Dodatkowa uwaga: Jeśli jest to nowa wkładka, zaleca się ustawienie siły nacisku nieco wyższej niż zalecana. Po kilku godzinach grania można zmniejszyć nacisk do zalecanej wartości.

Parametry techniczne:

- Efektywna długość ramienia (od osi ramienia do końcówki): 254 mm
- Odległość montażowa (od osi ramienia do osi): 238 mm
- Kąt offsetu (między rowkiem a kierunkiem końcówki): 21,4°
- Przesięg (od osi do końcówki): 16 mm
- Rozstaw otworów montażowych we wkładce headshell: 12,7 mm
- Efektywna masa ramienia: 9 g
- Masa wkładki (w zależności od dostarczonych przeciwwag): od 6 do 14 g
- Zakres siły nacisku: 0 do 3 g
- Minimalny punkt zerowy: 126,8 mm
- Maksymalny punkt zerowy: 248,2 mm
- Masa ramienia (bez kołnierza): 269 g
