PBR TRS3

Opis szczegółowy produktu

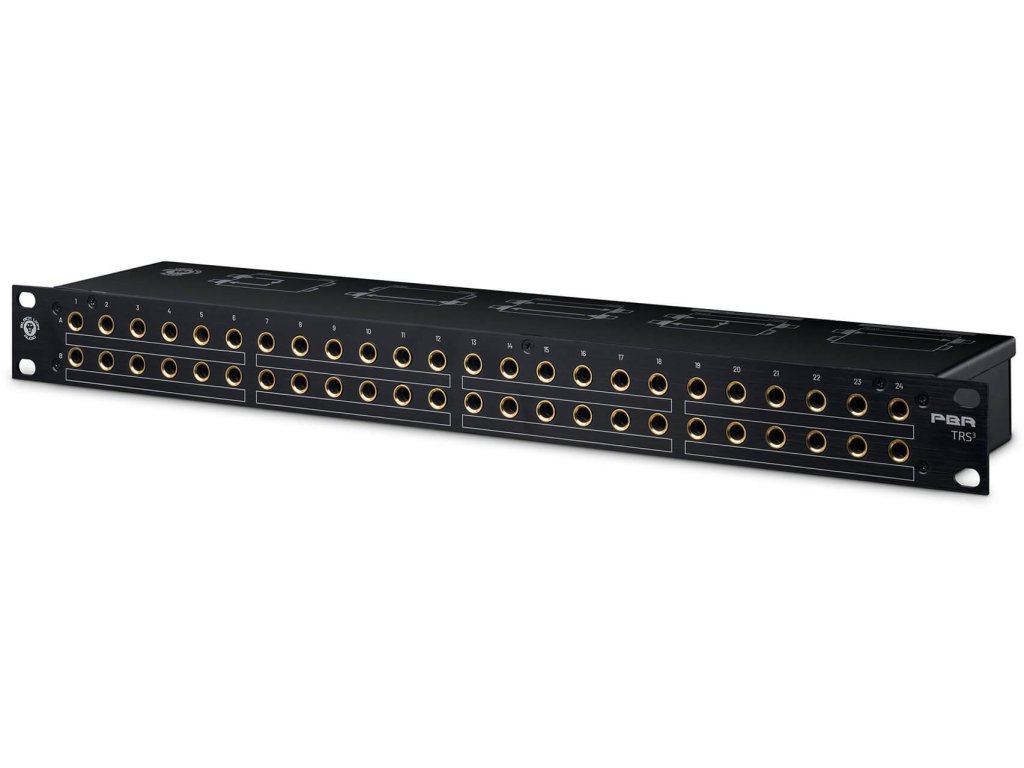

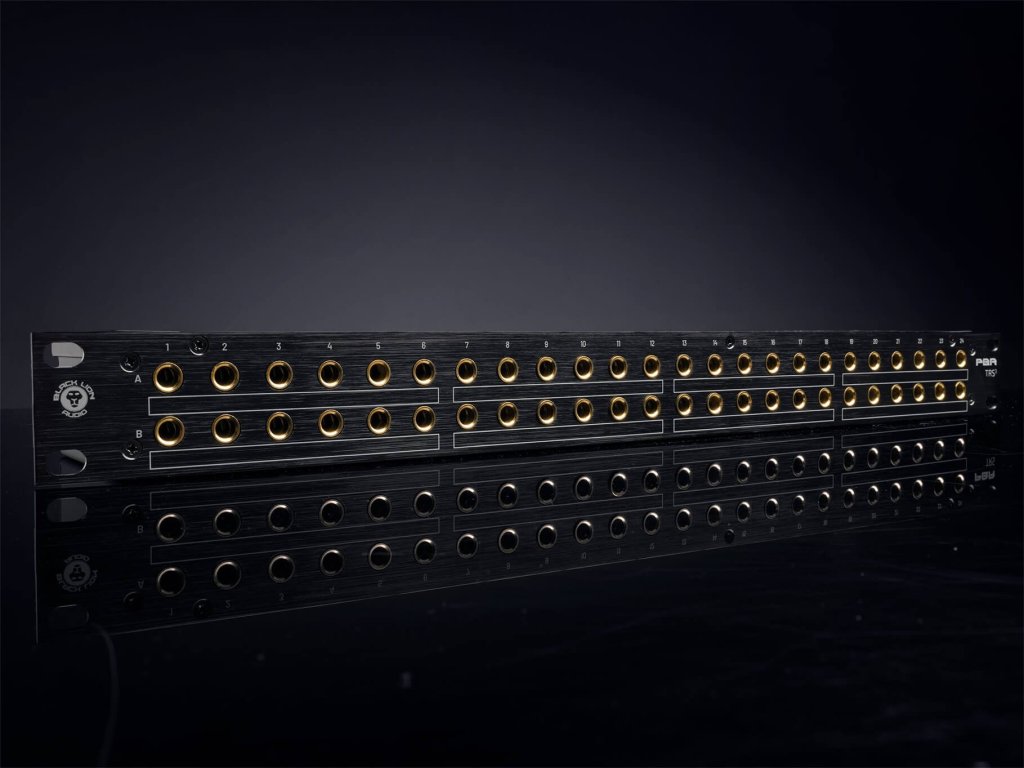

PBR TRS3 to panel krosowniczy przeznaczony do łączenia urządzeń i instalacji kablowych za pomocą złączy TRS 6,3 mm (duży symetryczny jack). Do połączenia można użyć wysokiej jakości symetrycznych kabli krosowych lub standardowych symetrycznych kabli TRS. Dla każdej pary złączy A-B można wybrać jeden z trzech trybów połączeń. Panel krosowniczy jest wykonany w formacie 19" o wysokości 1U.

Twoje studyjne i domowe urządzenia z pewnością wymagają wysokiej jakości połączeń. Black Lion Audio od lat poświęca się wysokiej jakości dźwiękowi. Dlatego oferuje serię PBR – najwyższej klasy panele krosownicze do użytku w studio nagraniowym, radiu, telewizji, teatrze, salach koncertowych i innych profesjonalnych instalacjach dźwiękowych. Każdy panel krosowniczy PBR wykorzystuje metalowe złącza najwyższej jakości z pozłacanymi stykami. Zapewnia to wysoce niezawodne połączenie Twoich urządzeń. Czarny anodowany aluminiowy panel przedni i metalowa obudowa nadają panelom krosowniczym serii PBR elegancki i praktyczny wygląd. Wraz z solidnymi złączami zapewnia mechaniczną wytrzymałość i długą żywotność.

Właściwości:

- Patchpanel ze złączami TRS 6,3 mm
- 96 audiofilskich złączy z pozłacanymi stykami
- 48 punktów połączeniowych
- Przełączanie trzech trybów dla każdej pary A-B
- Pola opisowe
- Wysoka odporność mechaniczna i niezawodność
- Długa żywotność

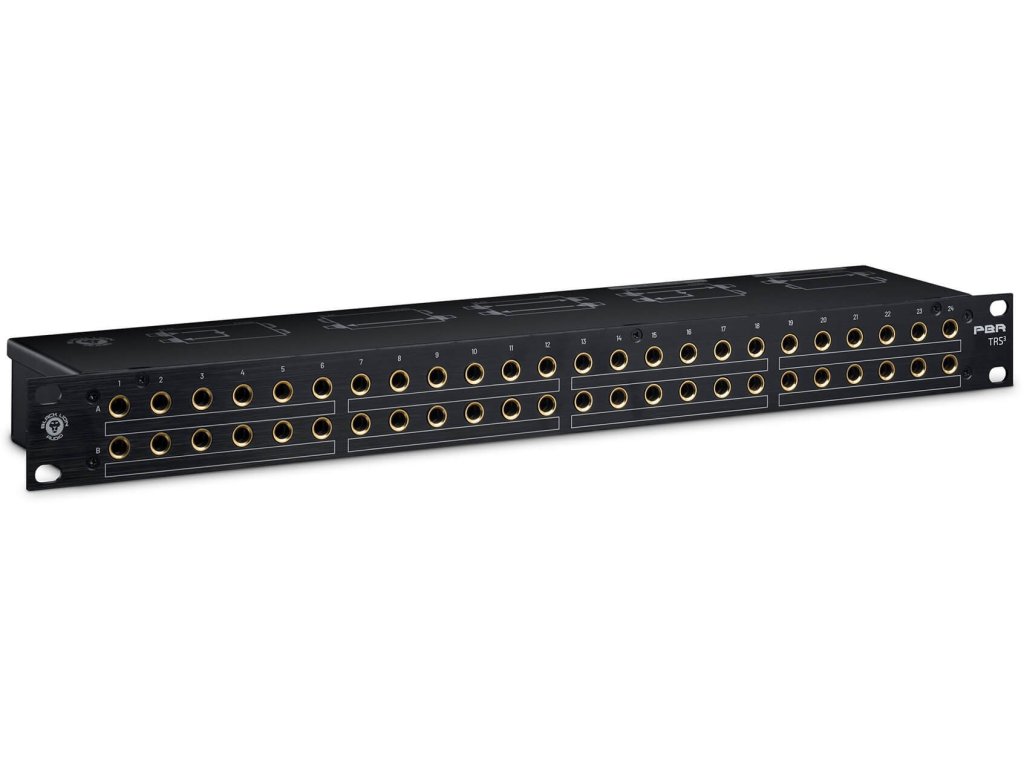

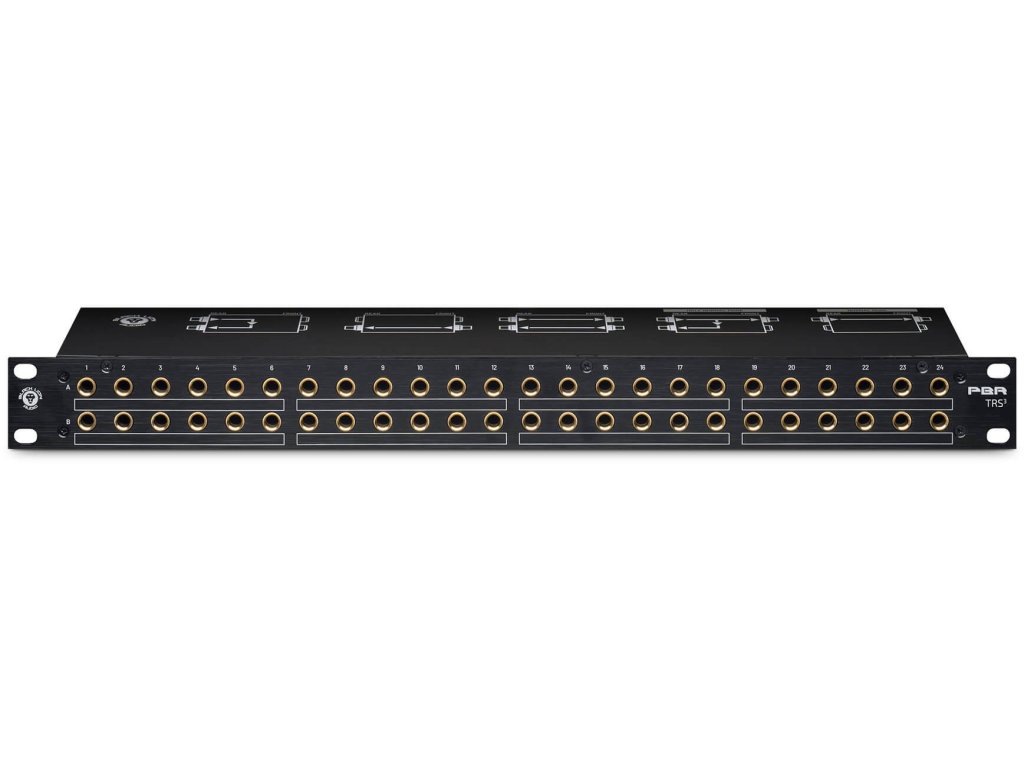

Panel przedni

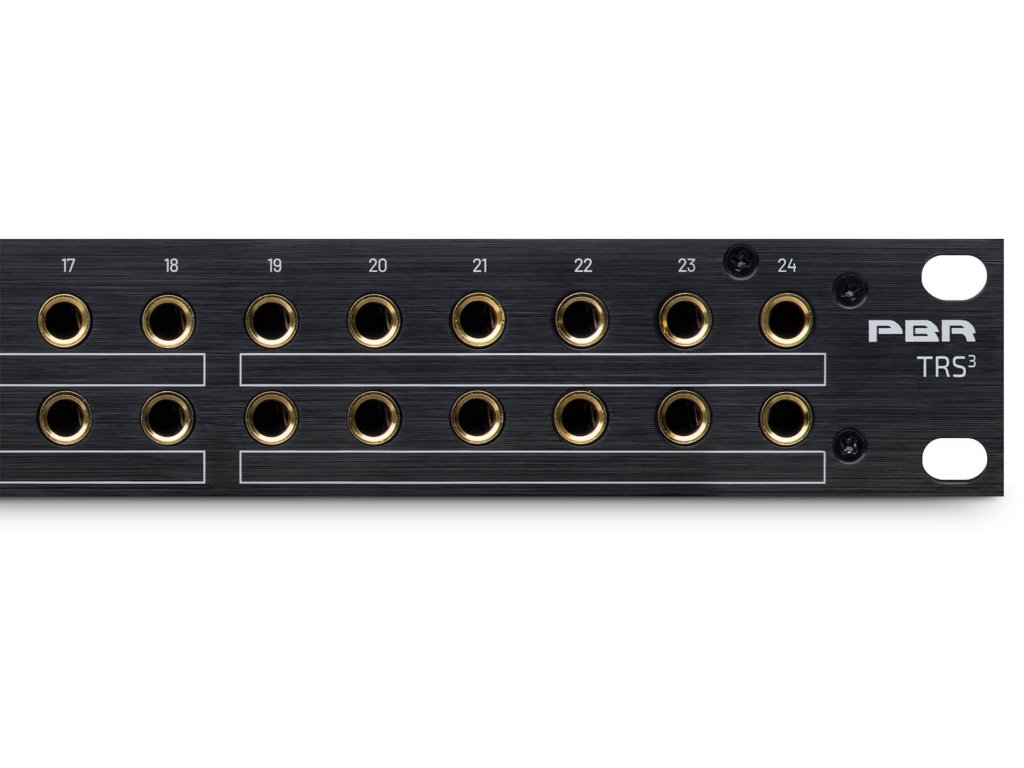

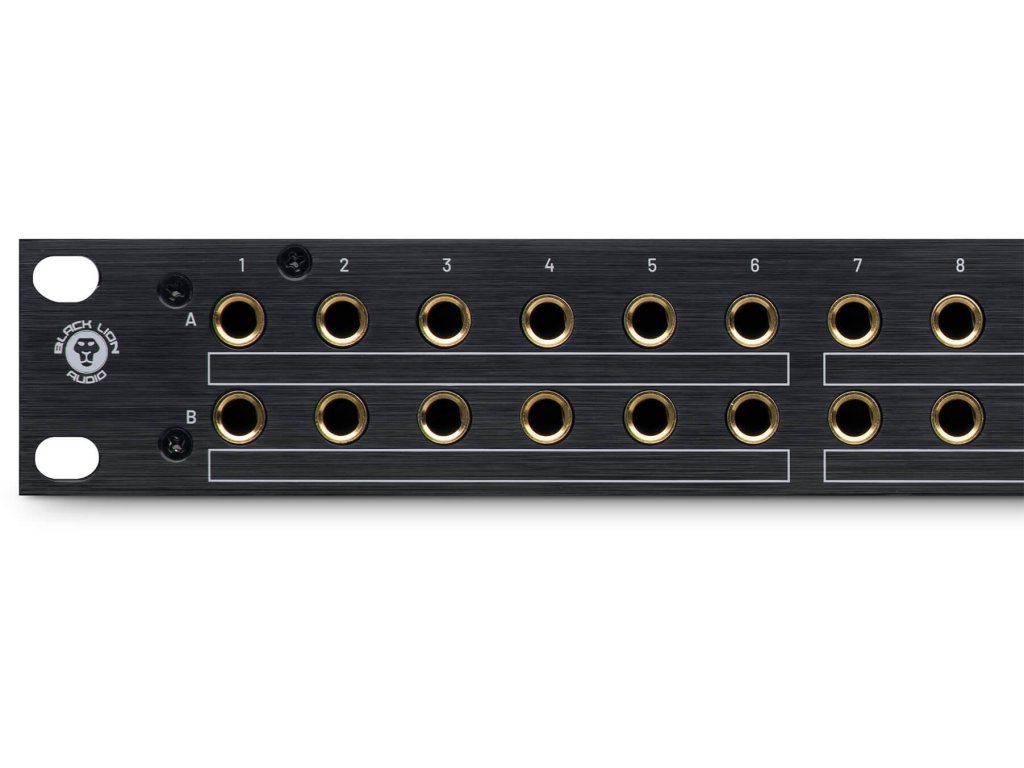

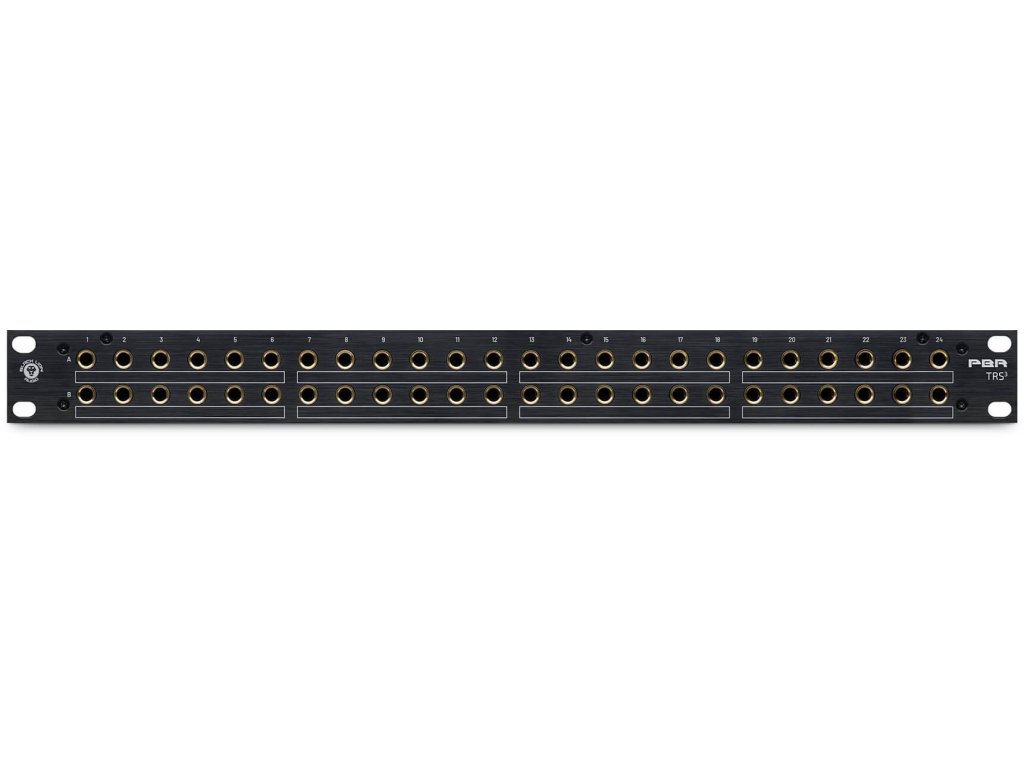

Patchbay PBR TRS3 ma na przednim panelu 48 złączy TRS 6,3 mm jack w dwóch rzędach A i B (2x 24) oznaczonych 1 - 24. Dla większej przejrzystości są graficznie zgrupowane po sześć z polem do opisu. Aluminiowy panel przedni jest wyposażony w boczne uchwyty do instalacji w szafie rack 19".

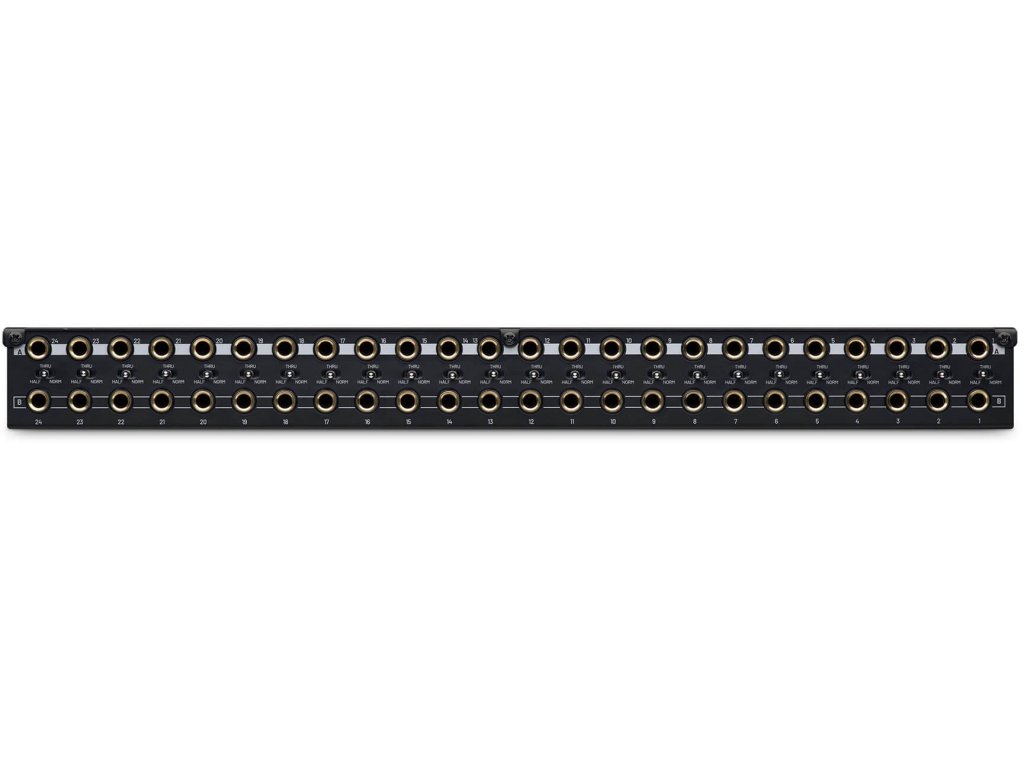

Panel tylny

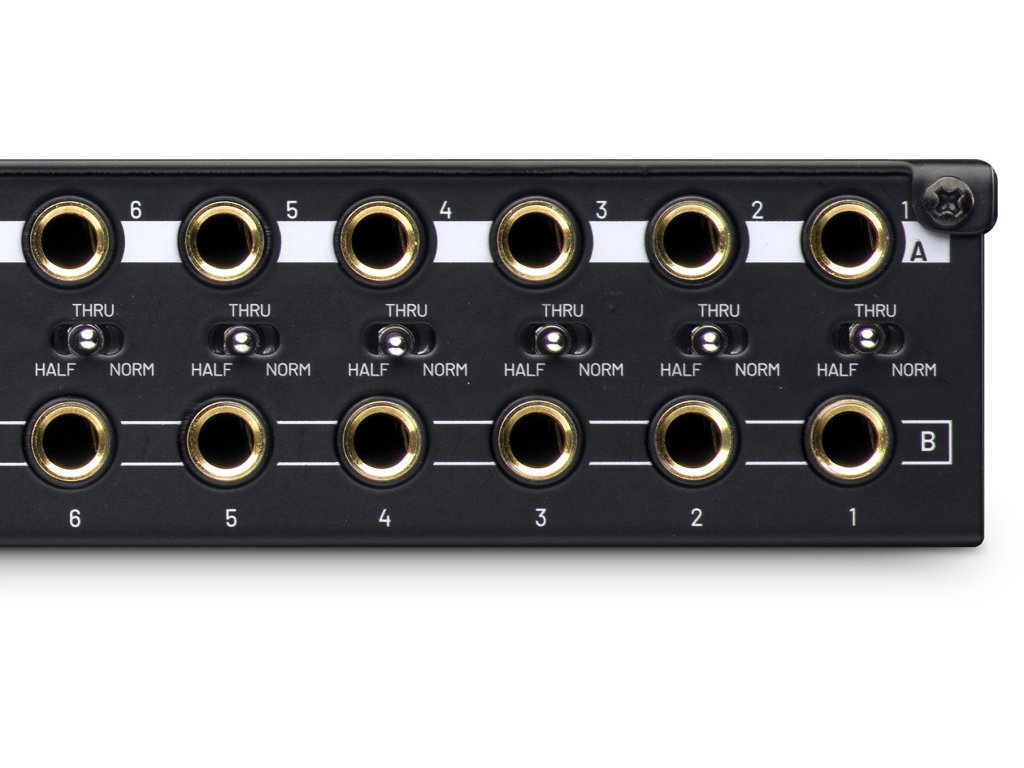

Na tylnym panelu znajduje się 48 złączy TRS 6,3 mm jack w dwóch rzędach A i B, które odpowiadają złączom na panelu przednim. Za pomocą przełącznika można dla każdej pary złączy A-B ustawić trzy tryby - Normal, Half-Normal, Thru.

Tryby łączenia złączy paneli krosowych

W większości przypadków użyteczne jest użycie górnego rzędu A dla wyjść, a dolnego B dla wejść. W trybie Normal można dowolnie podłączać złącza A i B.

Tryb Normal

- tylne złącza A-B są połączone (wyjście jest połączone z odpowiednim wejściem)
- jeśli do któregokolwiek z obu złączy A i B na panelu przednim zostanie podłączony kabel, połączenie zostanie przerwane

Jest idealny np. do łączenia kabla parowego 1-24 z wejściami konsoli mikserskiej 1-24 bez użycia kabli krosowych. Umożliwia także dowolne przełączanie wyjść do dowolnych wejść przy jednoczesnym przerwaniu ścieżki.

Tryb Half-Normal

- tylne złącza A-B są połączone (wyjście jest połączone z odpowiednim wejściem)
- po podłączeniu kabla do górnego złącza A na panelu przednim połączenie pozostaje
- po podłączeniu kabla do dolnego złącza B na panelu przednim połączenie zostanie przerwane

Nadaje się do rozgałęzienia sygnału do wielu wejść - wyjście procesora efektów do miksu i odsłuchu, doprowadzenie szyny Aux do wielu dystrybutorów słuchawkowych itp.

Thru (tryb De-Normal, Non-Normal, Isolated)

- Tylne złącza A-B nie są w żaden sposób połączone, a wszystko odbywa się wyłącznie za pomocą kabli na panelu przednim - jeśli na panelu przednim nie są podłączone żadne kable, nie ma połączenia między złączami A-B.

Tryb ten jest używany głównie do podłączania poszczególnych procesorów, gdy nie ma sensu jakiekolwiek łączenie złączy A-B. Np. podłączenie wyjścia EQ z jego wejściem itp.

Parametry techniczne:

- Liczba złączy: 96 (2x 48) audiofilskich TRS z pozłacanymi stykami
- Typ złączy: TRS 6,3 mm (duży jack)
- Liczba punktów połączeń: 48
- Przełączanie trybów: Normal, Half-Normal i Thru
- Anodowany aluminiowy panel przedni
- Pole do opisu
- Solidna metalowa obudowa
- Wysoka odporność mechaniczna i niezawodność
- Długa żywotność
- Wymiary rack: 19" 1U
- Waga: 1,36 kg
