PBR TRS

Opis szczegółowy produktu

PBR TRS to patchbay przeznaczony do łączenia urządzeń i instalacji kablowych za pomocą złączy TRS 6,3 mm (duży symetryczny jack). Do połączenia można użyć wysokiej jakości symetrycznych kabli krosowych lub standardowych symetrycznych kabli TRS. Panel krosowniczy wykonany jest w formacie 19" 1U.

Twoje wysokiej jakości studyjne i domowe urządzenia wymagają wysokiej jakości połączeń. Black Lion Audio od lat poświęca się doskonałemu dźwiękowi. Dlatego wprowadza na rynek nowe patchbaye PBR – panele krosownicze do użytku zarówno w studio, jak i w teatrach oraz innych profesjonalnych instalacjach dźwiękowych. Każdy patchbay PBR wykorzystuje wysokiej jakości metalowe złącza z pozłacanymi stykami. Zapewnia to wysoce niezawodne połączenie Twoich urządzeń. Czarny, anodowany aluminiowy panel przedni i metalowa obudowa nadają patchbayom serii PBR elegancki, wyrafinowany wygląd, a wraz z solidnymi złączami zapewniają mechaniczną odporność i długą żywotność.

Właściwości:

- Patchpanel ze złączami TRS 6,3 mm
- 48 punktów połączeniowych
- Przełączanie trybów Full-Normal i Half-Normal
- Złącza z pozłacanymi stykami
- Wysoka odporność mechaniczna i niezawodność
- Długa żywotność

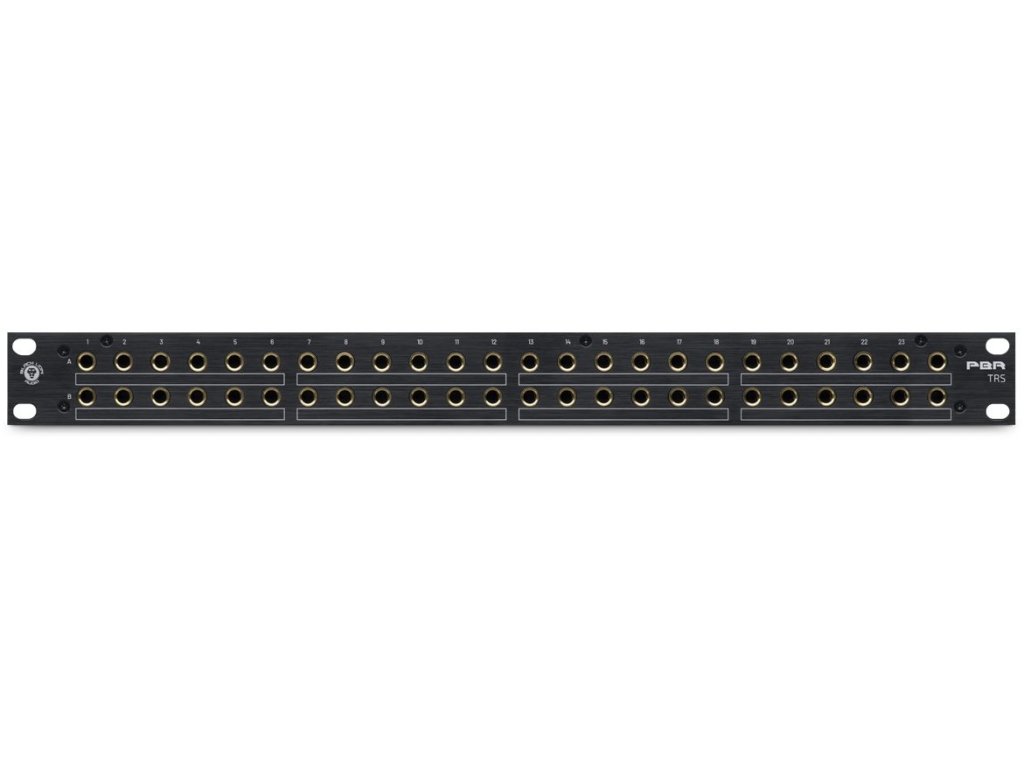

Panel przedni

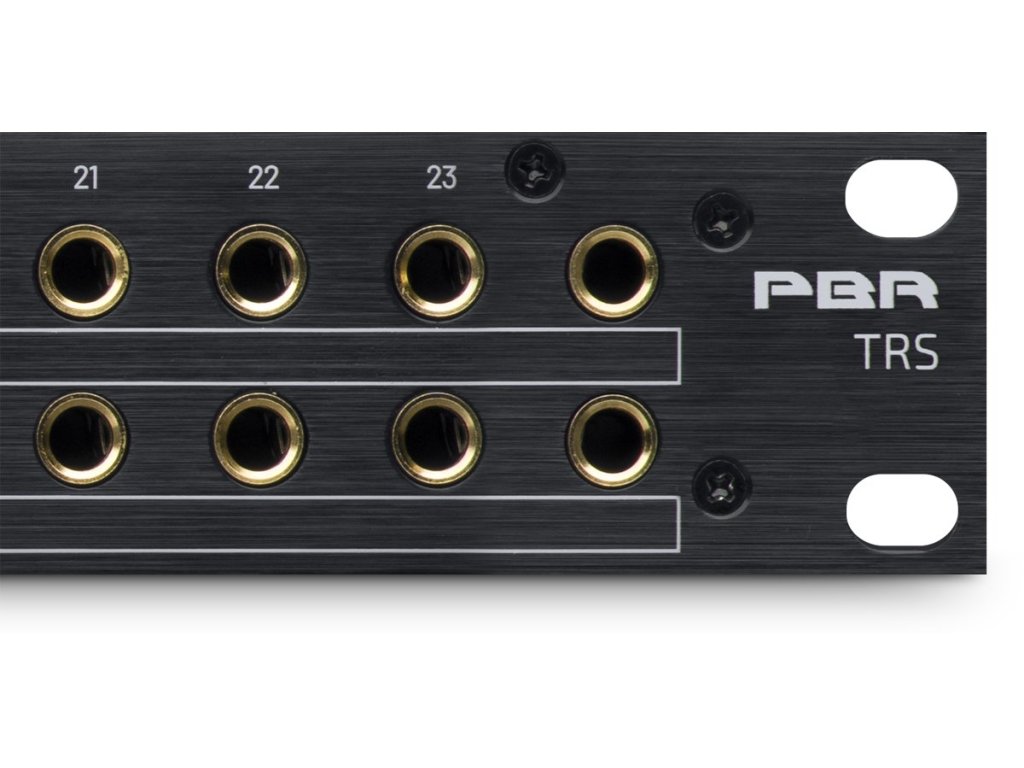

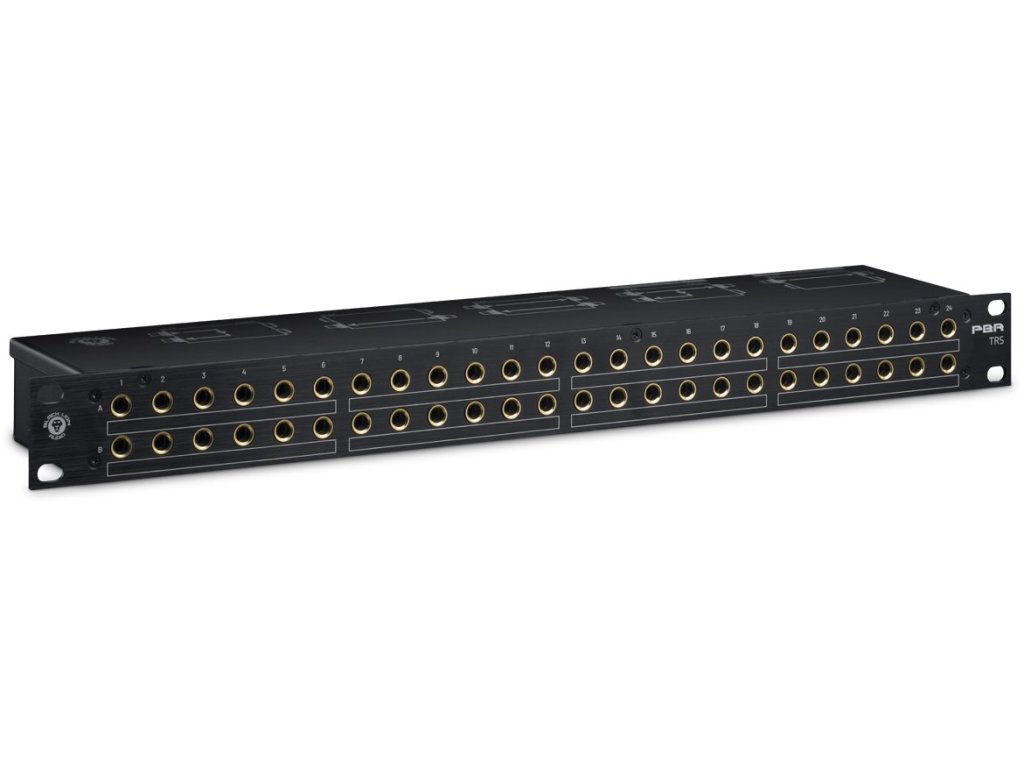

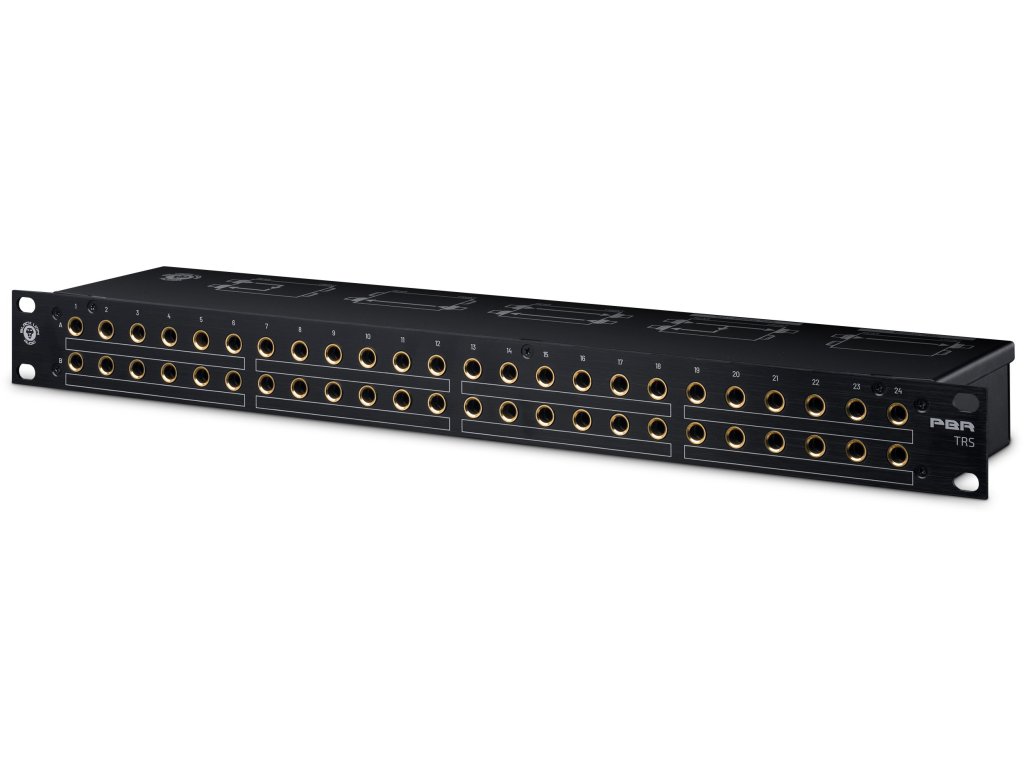

Patchbay TRS posiada na panelu przednim 48 złączy TRS 6,3 mm w dwóch rzędach A i B (2x 24) oznaczonych 1 - 24. Dla większej przejrzystości są graficznie zgrupowane po sześć z polem do opisu. Aluminiowy panel przedni jest wyposażony w boczne uchwyty do montażu w racku 19“.

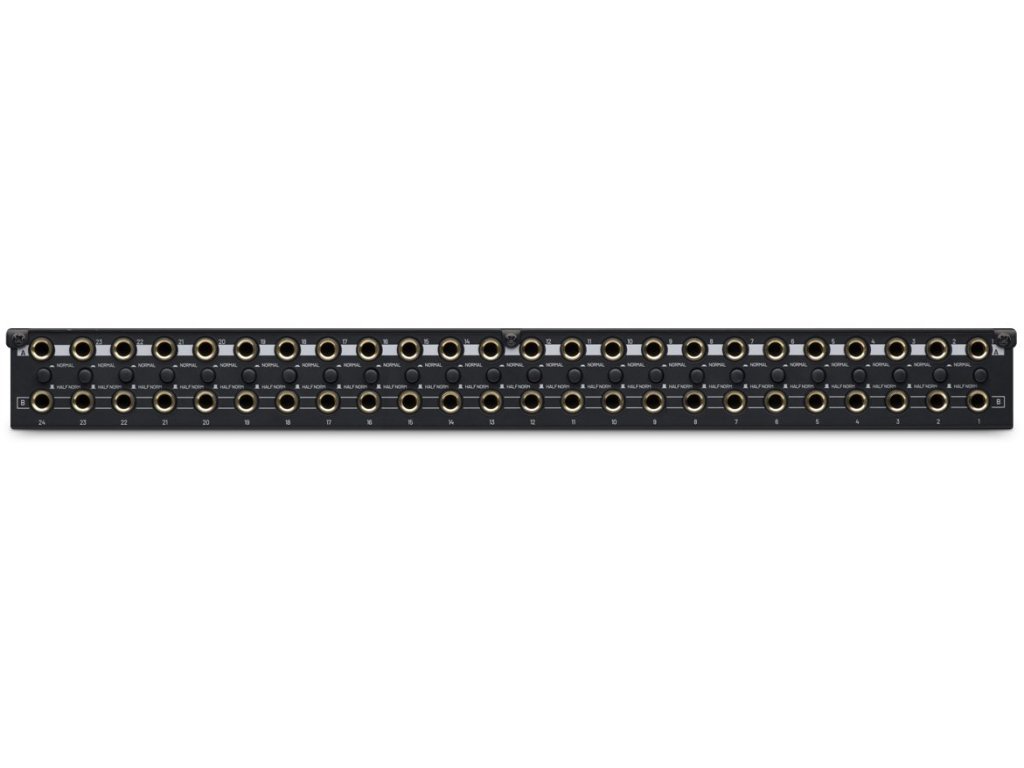

Panel tylny

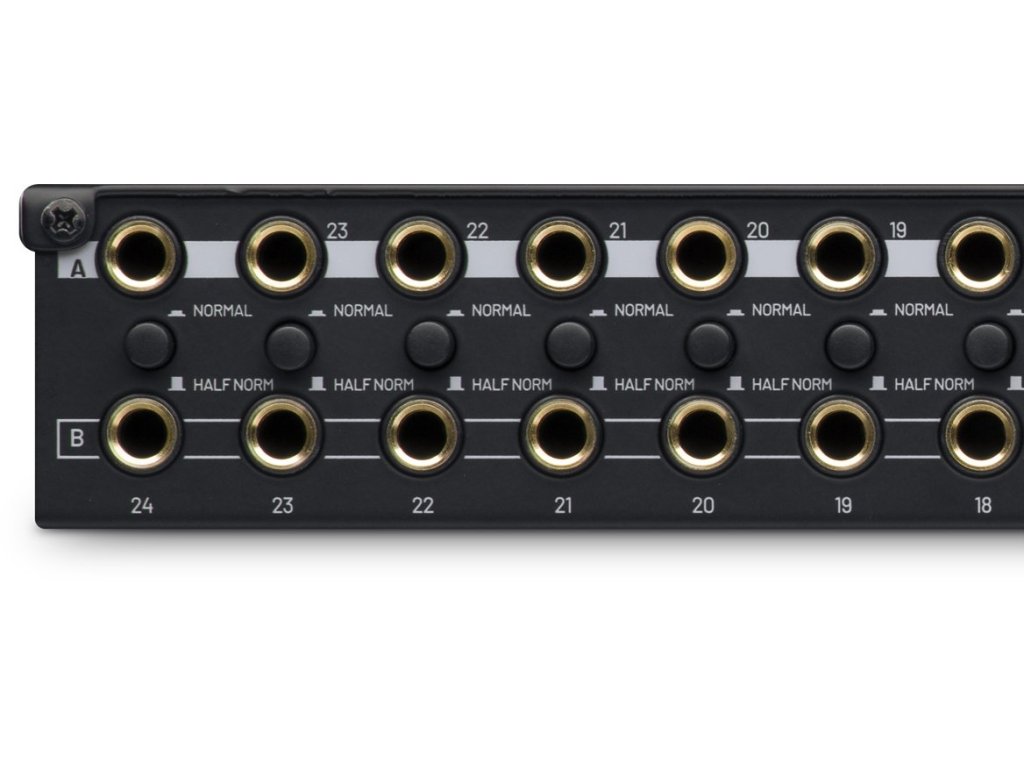

Również na tylnym panelu znajduje się 48 złączy TRS 6,3 mm w dwóch rzędach A i B, które odpowiadają złączom na panelu przednim. Za pomocą przełącznika można dla każdej pary złączy A-B ustawić tryb Full-Normal lub Half-Normal.

Tryby łączenia złączy

W większości przypadków użyteczne jest użycie górnego rzędu A dla wyjść, a dolnego B dla wejść.

Tryb Full-Normal

- tylne złącza A-B są połączone (wyjście jest połączone z odpowiednim wejściem)
- jeśli do któregokolwiek z obu złączy A i B na panelu przednim zostanie podłączony kabel, połączenie zostanie przerwane

Jest idealny np. do podłączenia kabla parowego do wejść konsoli mikserskiej.

Tryb Half-Normal

- tylne złącza A-B są połączone (wyjście jest połączone z odpowiednim wejściem)
- po podłączeniu kabla do górnego złącza A na panelu przednim połączenie pozostaje
- po podłączeniu kabla do dolnego złącza B na panelu przednim połączenie zostanie przerwane

Nadaje się do rozgałęzienia sygnału do wielu wejść - wyjście procesora efektów do miksu i odsłuchu, doprowadzenie szyny Aux do wielu dystrybutorów słuchawkowych itp.

Parametry techniczne:

- Liczba złączy: 2x 48
- Typ złączy: TRS 6,3 mm (duży jack) z pozłacanymi stykami
- Liczba punktów połączeń: 48
- Przełączanie trybów: Full-Normal, Half-Normal
- Anodowany aluminiowy panel przedni
- Solidna metalowa obudowa
- Wysoka odporność mechaniczna i niezawodność
- Długa żywotność
- Wymiary rack: 19" 1U
