HDSPe AES

Opis szczegółowy produktu

RME HDSPe AES to karta PCI-Express z interfejsem AES/EBU. Oferuje 8 wejść AES (16 kanałów) i 8 wyjść AES (16 kanałów) z obsługą częstotliwości próbkowania 192 kHz.

Właściwości:

- Obsługa 192 kHz dla pełnej liczby 16 kanałów
- Natywne wsparcie dla operacji Double (48kHz) i Quad (96 kHz) Wire
- Bezpośrednia konwersja 48, 96, 192 kHz
- Technologia SteadyClock do eliminacji jitterów i regeneracji zegara
- Intuicyjny i przyjazny interfejs użytkownika
- Total Mix: 512-kanałowy mikser/patchbay/router z wewnętrzną rozdzielczością 42 bit
- 48 level meter Peak/RMS, przetwarzany sprzętowo

HDSPe AES to karta PCI-Express z interfejsem AES/EBU. Oferuje 8 wejść AES (16 kanałów) i 8 wyjść AES (16 kanałów) z obsługą częstotliwości próbkowania 192 kHz. Karta jest również wyposażona w dwa porty MIDI I/O, interfejs WordClock I/O i można ją rozszerzyć o opcjonalny moduł TCO z synchronizacją z LTC i wideo. HDSPe AES to odpowiedź firmy R.M.E. na częste zapotrzebowanie audio-profesjonalistów na kartę AES z typowymi właściwościami i wysoką jakością marki RME. Ta karta audio jest idealnym rozwiązaniem dla profesjonalnych użytkowników z branży radiowej, telewizyjnej, teatralnej, scenicznej/PA i profesjonalnych studiów.

Wykonanie

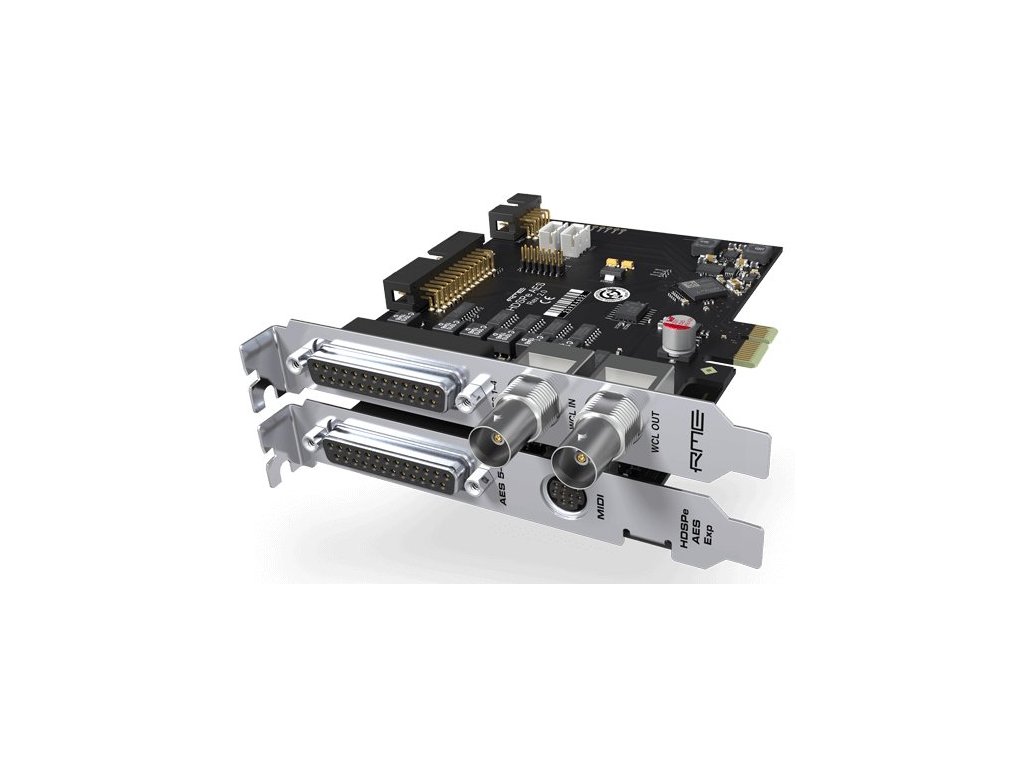

Płyta główna karty jest wyposażona w złącza Word Clock I/O i 25-pin D-sub, który oferuje 4x interfejs AES/EBU I/O (kanały 1-8) za pomocą standardowego kabla digital breakout (Tascam pinout). Wejście Word Clock jest izolowane galwanicznie za pomocą transformatora separującego i pracuje w trybie Single, Double i Quad Speed z automatycznym ustawieniem. Druga płyta zawiera dodatkowe kanały AES 9-16, a także złącze dla kabla MIDI breakout z podwójnym interfejsem MIDI I/O (standardowe 5-pinowe złącza DIN). Płyta rozszerzająca nie wymaga wolnego slotu na płycie głównej komputera.

Total Mix

Dzięki technologii DSP Total Mix wszystkie 16 wejść i 16 kanałów odtwarzania może być dowolnie routowane i miksowane do 16 fizycznych wyjść. Można utworzyć do 8 niezależnych submikserów stereo. Ustawienia routingu można kopiować i wklejać (copy – paste), fadery można łączyć, grupować za pomocą świetnie zaprojektowanej matrycy. Dzięki technologii Total Mix kartę HDSPe AES można używać jako wydajny redystrybutor, patchbay, router, konwerter i splitter. Total Mix działa na bazie sprzętu (jest sterowany wyłącznie programowo) i jest w pełni sterowalny przez MIDI. Całość dopełnia sprzętowo przetwarzany miernik poziomu RMS i peak dla wszystkich 48 kanałów. Obciążenie procesora CPU jest dzięki temu na niemierzalnym poziomie.

Rozszerzenie

Opcjonalny interfejs Time Code Option (TCO) dla karty HDSP 9632 może być używany również z HDSPe AES do synchronizacji z LTC i wideo. Dzięki technologii SteadyClock TCO nie tylko pasywnie odczytuje wartości bezwzględne z tych sygnałów, ale dodatkowo eliminuje jittery i przeprowadza regenerację niedokładnego zegara. Posiada również interfejs Word Clock o takich samych właściwościach. Kartę HDSPe AES można używać jednocześnie (multicard) ze wszystkimi kartami serii HDSPe z wyjątkiem RPM i MADIface.
