ZONE 624

Opis szczegółowy produktu

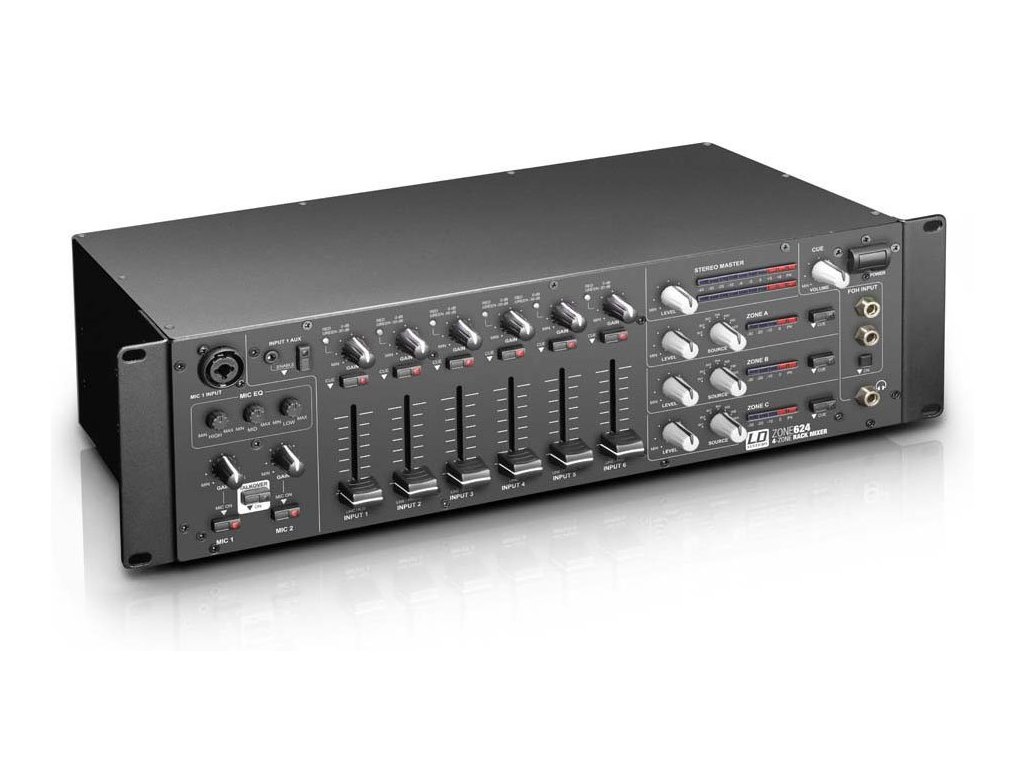

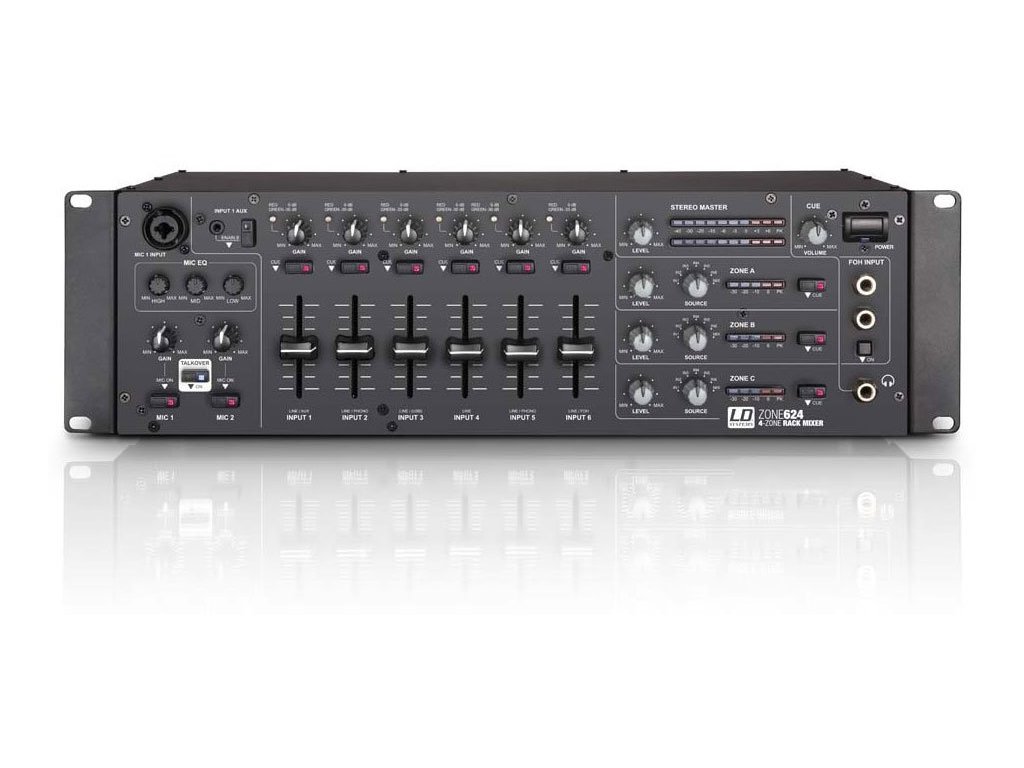

ZONE 624 to w pełni wyposażony mikser strefowy z 6 kanałami liniowymi i 2 mikrofonowymi, które można przypisać do stereofonicznego lub monofonicznego wyjścia master. Kompaktowe urządzenie rackowe 3U posiada również wejścia dla zewnętrznego systemu powiadomień alarmowych i zdalnie sterowane wyciszenie przełączania. Dzięki rozbudowanej łączności ZONE 624 jest niezwykle elastycznym rozwiązaniem centrum sterowania dla systemów PA w sklepach spożywczych, klubach, hotelach, centrach fitness i wielu innych obszarach.

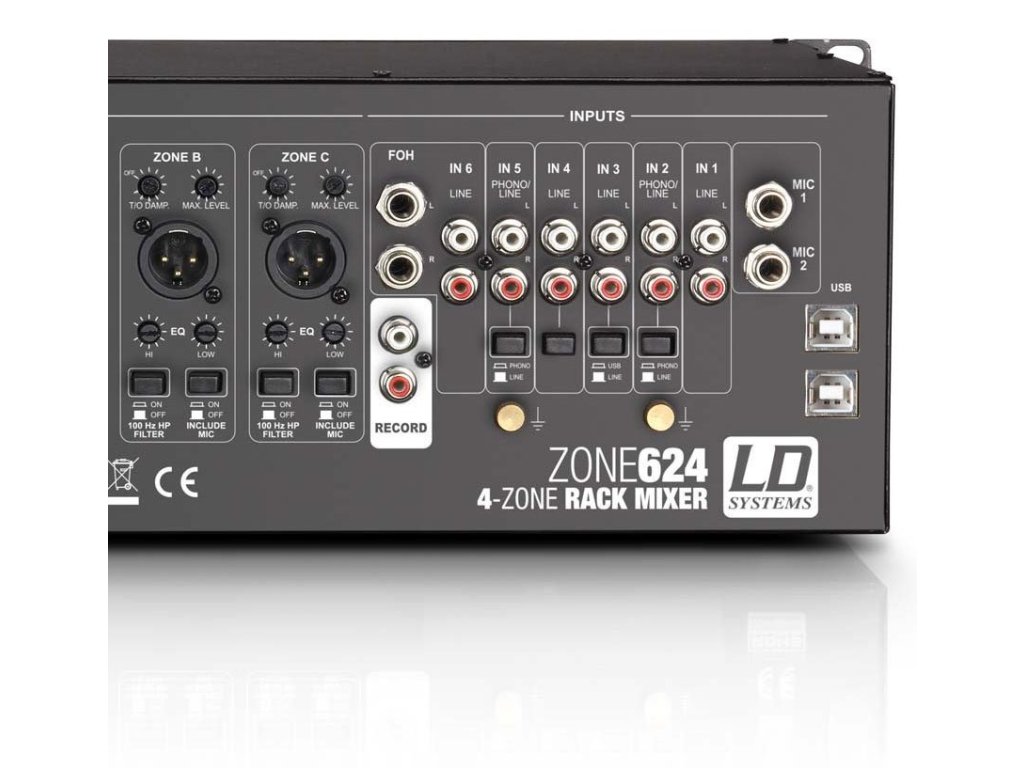

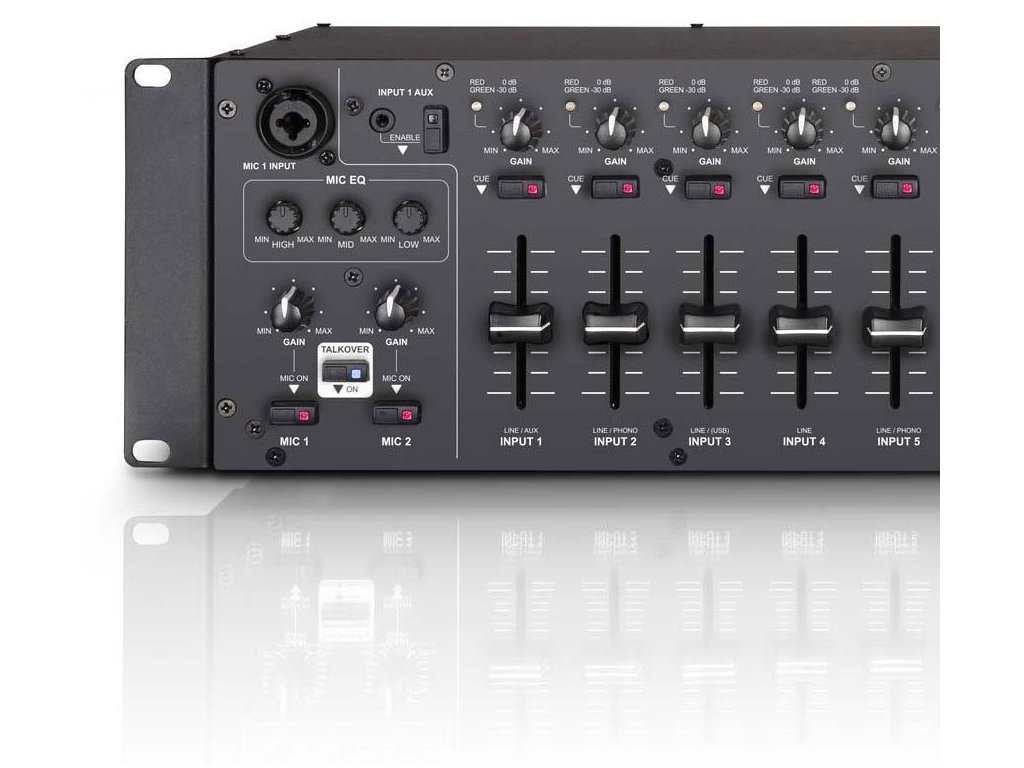

Dwa symetryczne wejścia mikrofonowe mają wspólny 3-pasmowy EQ, zasilanie phantom 12V i funkcję Talkover; tłumienie Talkover można indywidualnie ustawić dla wszystkich wyjść strefowych z tyłu urządzenia. 6 stereofonicznych kanałów wejściowych ZONE 624 jest wyposażonych w regulację wzmocnienia, diody LED sygnałowe i szczytowe, fadery 45 mm, przyciski Cue i złącza RCA; kanał 6, dodatkowo z symetrycznymi wejściami TRS dla sygnałów FOH. Urządzenie posiada również przełączalne wejście Aux przez mini jack 3,5 mm oraz port USB, który jest używany jako stereofoniczne wejście i wyjście (nagrywanie) i przekształca ZONE 624 w zewnętrzny interfejs audio.

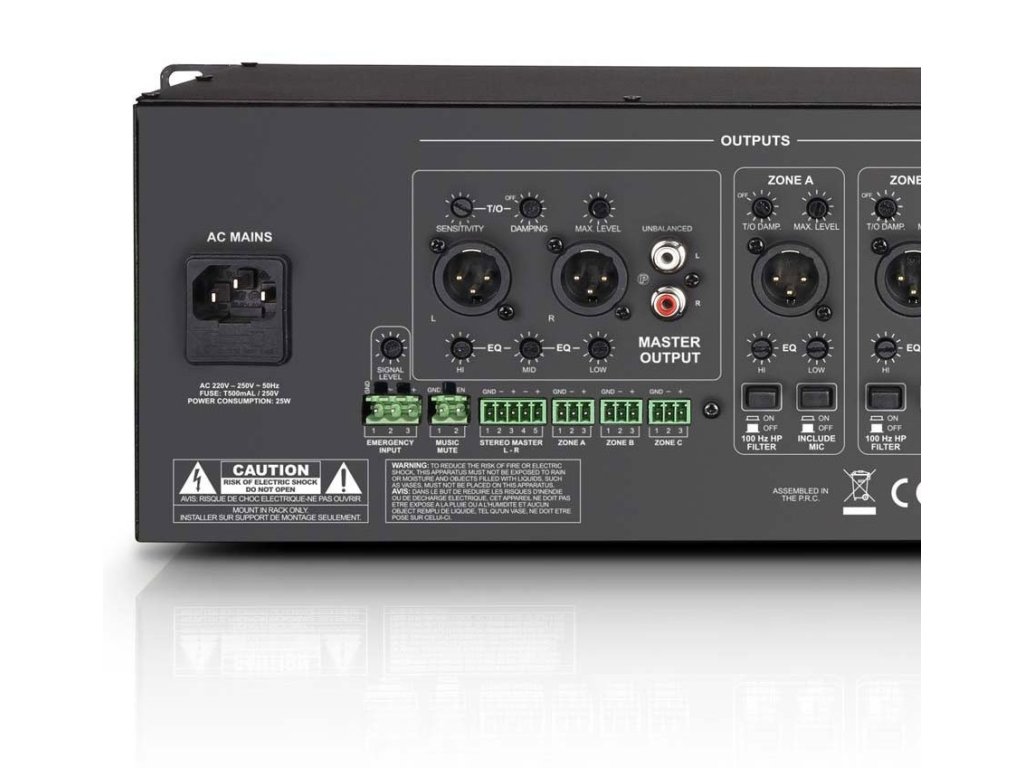

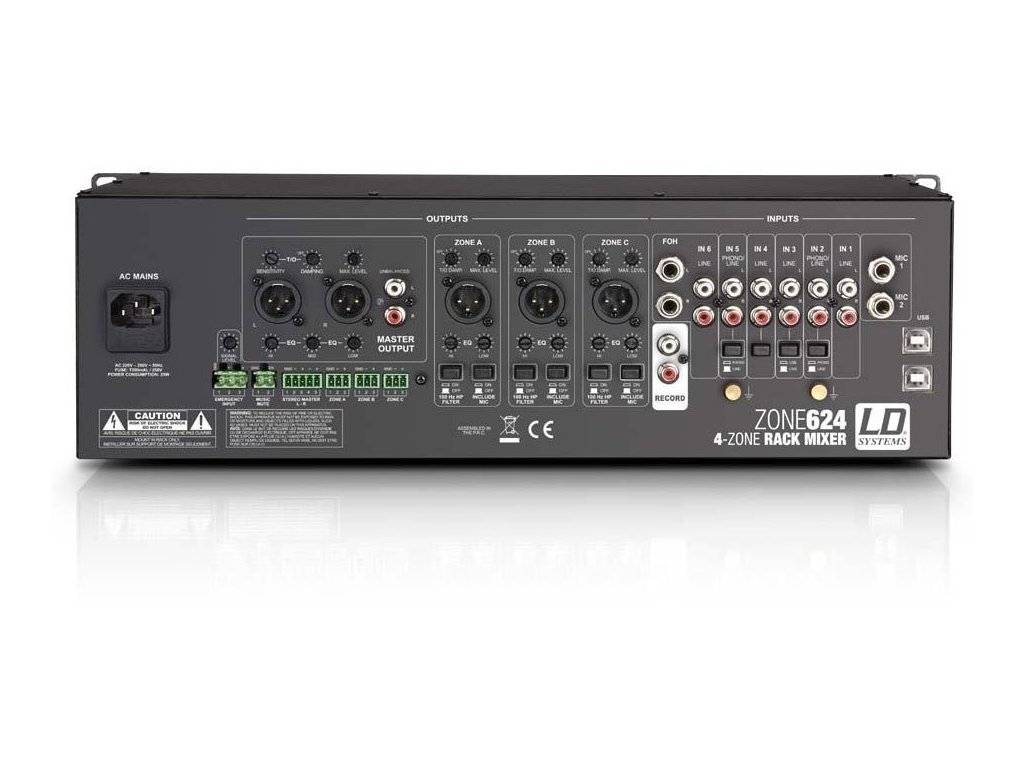

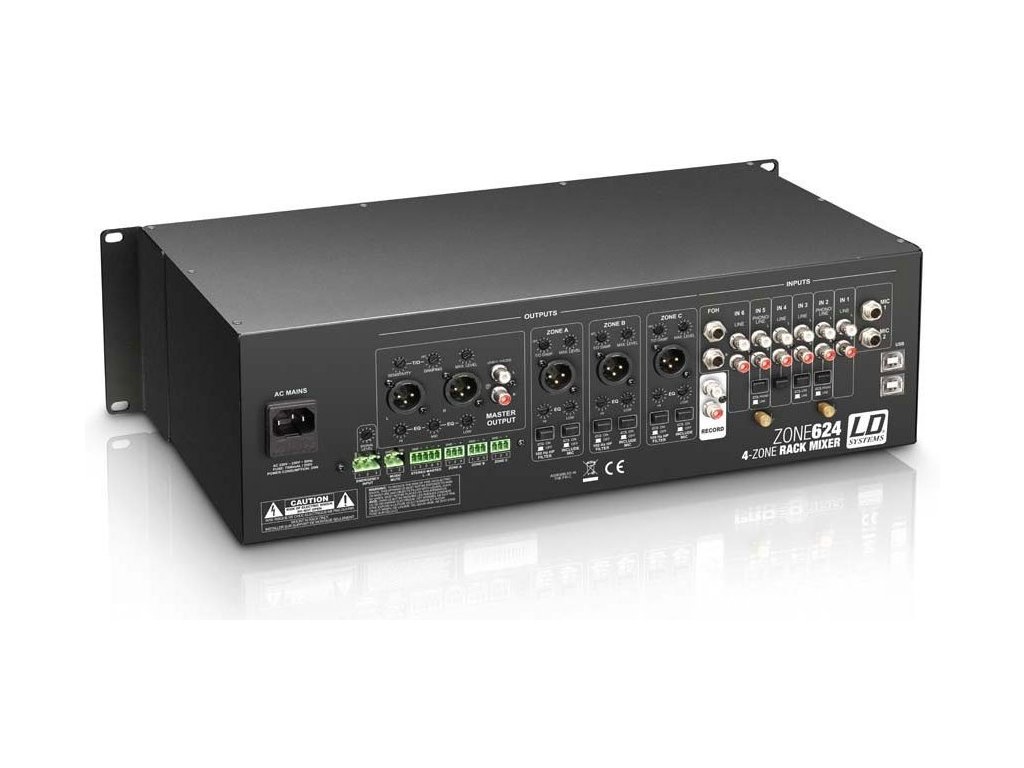

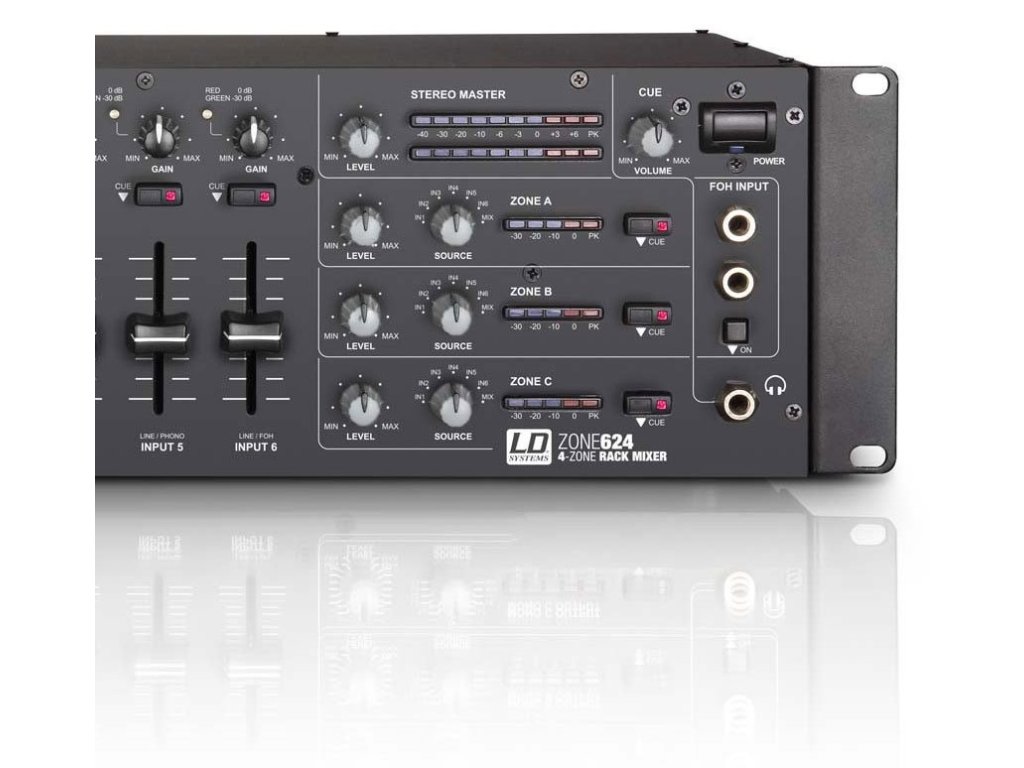

Wyjścia sekcji master są elektronicznie zbalansowane i wykorzystują złącza XLR oraz złącza listwy zaciskowej. Strefa stereo posiada również niezbalansowane złącza RCA. Maksymalny poziom wyjściowy dla wszystkich stref można ustawić indywidualnie. Każde z trzech monofonicznych wyjść ZONE 624 ma 2-pasmowy EQ, opcjonalny filtr górnoprzepustowy 100 Hz i przełącznik wyciszenia mikrofonu ze wskaźnikiem poziomu; jako źródło można wybrać wejścia 1-6 lub stereofoniczny sygnał master. Wyjście stereo jest wyposażone w 3-pasmowy EQ, regulację czułości Talkover i dwa wskaźniki poziomu LED. Ponadto ZONE 624 posiada wyjście nagrywania i sterowane złącze PFL dla słuchawek.

Dane techniczne:

- Typ produktu: Mikser
- Typ: Instalacja
- Liczba stref: 4 (główna, strefa A-C)
- Typ: stereo
- Wysokość instalacji: 3 U
- Całkowita liczba kanałów wejściowych: 8 (2x Mic, 1x AUX/Line, 2x Phono/Line, 2x Line, 1x FOH/Line
- Pasmo przenoszenia: 20 - 40000 Hz
- Kanały mikrofonowe: 2 (z zasilaniem phantom 12 V)
- Podłączenie kanałów mikrofonowych: jack stereo 6,3 mm (2 x zbalansowane), XLR
- Sterowanie kanałami mikrofonowymi: 1x EQ Hi, 1x EQ Low, 1x Talkover, 1x EQ Mid, 2x gain, 2x On/Off
- Elementy wyświetlacza kanałów mikrofonowych: On-LED
- Impedancja wejściowa kanałów mikrofonowych: 4 kOhm
- Czułość wejściowa kanałów mikrofonowych: 4,5 mV
- THD kanałów mikrofonowych: 0,08 %
- Kanały liniowe: 6 (Wejście 1: Aux/Line, Wejście 2 + 5: Linia/Phono, Wejście 3: USB/Linia 4: Linia, Wejście 6: Linia/FOH
- Liniowe złącza wejściowe: wejście 2, 4 5: 2 x RCA, Wejście 1: 2 x RCA + 3,5 mm stereo jack, wejście 3: 2 x RCA + USB, wejście 6: 4 x RCA + 2 x 6,3 mm jack
- Sterowanie kanałem liniowym: 2x Phono/Line, AUX enable, Cue, FOH On, Gain, level
- Elementy wyświetlania kanału: Cue-LED, Sygnał/0 dB-LED
- Impedancja wejściowa kanału liniowego: (Phono) 50 kOhm, 6 kOhm
- Czułość wejściowa kanałów liniowych: (Phono) 25 m V, 2,1 V
- Kanały liniowe THD: (Phono) 0,05 %, 0,02 %
- czułość wejściowa AUX/Line: 3 V
- Wyjścia liniowe: 5 (Master – Stereo, 3x strefa – Mono, Rec – Stereo)
- Złącza wyjściowe Master: 2 x XLR (symetryczne), RCA (x2), Listwa zaciskowa
- Główne elementy sterujące: EQ Hi, EQ Low, EQ Mid, level, Max. Poziom, tłumienie T/O, czułość T/O
- Główne elementy wyświetlacza: 2 x 10-segmentowy miernik poziomu
- Główne poziomy wyjściowe: (symetryczne) 24 dBu, (niesymetryczne) 17 dBu
- Podłączenie wyjścia strefowego: Listwa zaciskowa, XLR (symetryczne)
- Sterowanie strefami: 100 Hz High Pass, Cue, EQ Hi, EQ Low, Include Mic, poziom, Max. Poziom, Źródło, T/O
- Elementy wyświetlania strefy: 5-segmentowy miernik poziomu
- Poziomy wyjściowe strefy: 24 (symetryczne/niesymetryczne) dBu
- Złącze wyjściowe Rec: 2x RCA
- Wyjście słuchawkowe: 1
- Port wyjścia słuchawkowego: 6,3 mm TRS
- Sterowanie wyjściem słuchawkowym: Głośność cue
- Napięcie wyjściowe słuchawek: (@ 32 Ohm) 2,5 V
- Dodatkowe wejścia: 2 (wejście awaryjne, wyciszenie wyjścia)
- Podłączenie Dodatkowe wejścia: Listwa zaciskowa
- Dodatkowe elementy sterujące wejścia: Poziom wejścia awaryjnego
- Awaryjne wejście czułości wejścia: 5 V
- Dodatkowe elementy sterujące: wyłącznik zasilania
- Dodatkowe elementy wyświetlające: Power-LED
- Napięcie robocze: 220 - 250 V AC, 50 Hz
- Złącze sieciowe: Złącze zasilania IEC
- Zużycie energii: 25 W
- Bezpiecznik: T 500 mAL \/ 250 V
- Szerokość: 485 mm
- Wysokość: 132 mm
- Głębokość: 210 mm
- Waga: 4,4 kg
- Akcesoria w zestawie: Kabel zasilający, listwa zaciskowa
