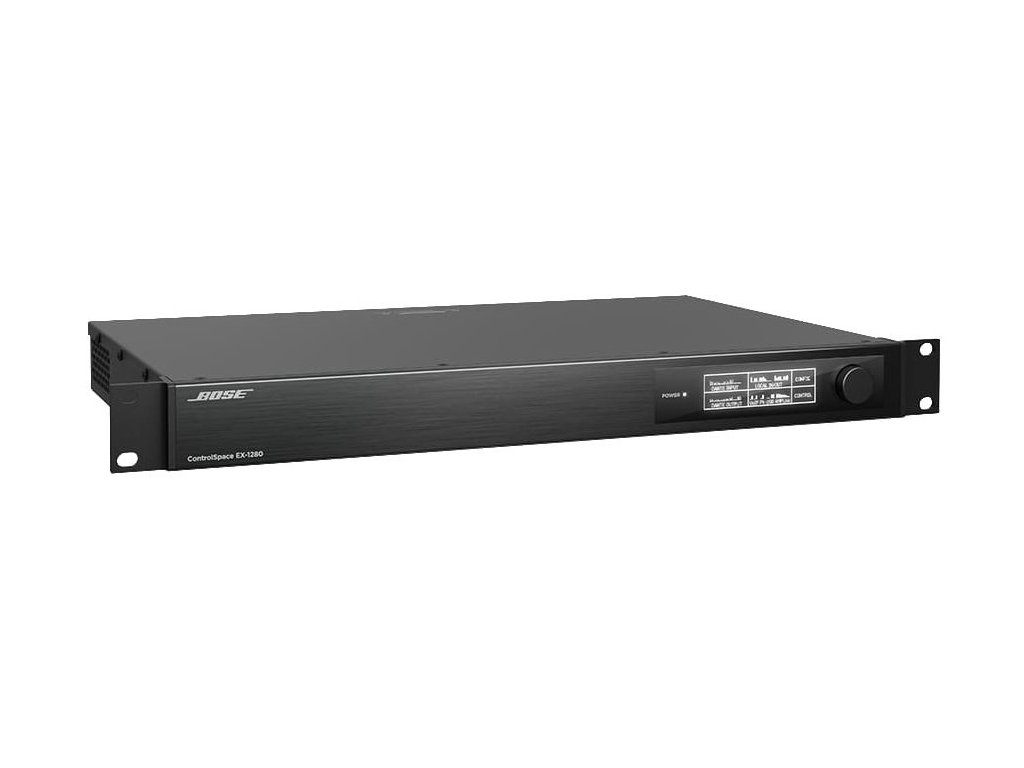

ControlSpace EX-1280 Digital Signal Processor

Opis szczegółowy produktu

ControlSpace EX-1280 to cyfrowy procesor sygnałowy o otwartej architekturze, który jest przystosowany do uniwersalnych zastosowań przetwarzania dźwięku. Dwanaście mikrofonowych/liniowych wejść analogowych, osiem wyjść analogowych, wyjście Bose Professional AmpLink i możliwość podłączenia 64 × 64 Dante umożliwiają elastyczną konfigurację i wysokiej jakości sterowanie systemem dźwiękowym. Oprogramowanie ControlSpace Designer upraszcza proces konfiguracji za pomocą programowania metodą „przeciągnij i upuść”, dzięki czemu konfiguracja jest szybka i łatwa.

Główne funkcje:

- Otwarta architektura, wykonanie 1RU do uniwersalnych zastosowań i PA
- Złącze USB ułatwia integrację ze źródłami dźwięku na PC.
- Sieci audio Dante obsługują 64 × 64 kanałów audio do podłączenia do innych produktów z obsługą Dante, w tym mikrofonów, wzmacniaczy, mikserów i końcowych wzmacniaczy z natywną integracją Dante.
- Wyjście AmpLink zapewnia 8 kanałów nieskompresowanego cyfrowego dźwięku o niskiej latencji do wzmacniaczy Bose Professional wyposażonych w AmpLink.

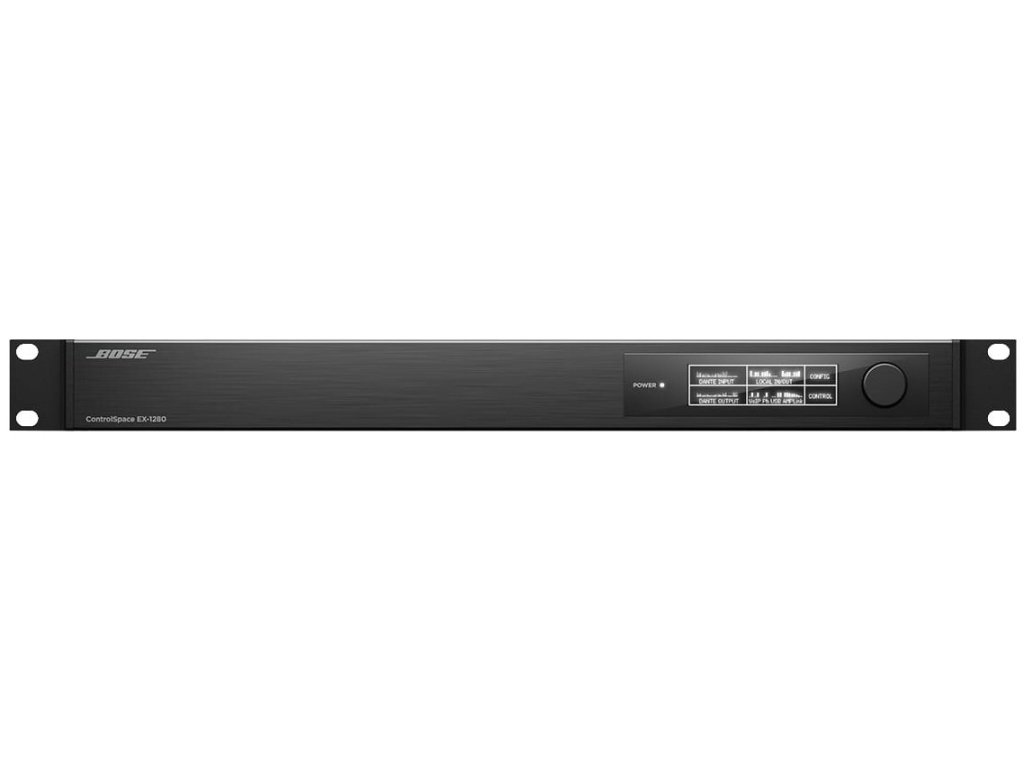

- Interfejs na panelu przednim jest wyposażony w duży wyświetlacz OLED i obrotowy regulator do ustawiania parametrów sieciowych i monitorowania aktywności kanałów.
- GPIO (5 wejść/5 wyjść) i interfejs szeregowy do łączenia z zewnętrznymi urządzeniami i systemami sterowania

Dane techniczne:

- Separacja kanałów (przesłuchy): < -105 dB przy +4 dBu, sygnał wejściowy 1 kHz
- Zakres dynamiczny: > 115 dB, ważony A, 20 Hz - 20 kHz, analogowe wejście do analogowego wyjścia
- Pasmo przenoszenia: 18 Hz - 20 kHz (+0,8 dB/-0,2 dB), częstotliwość referencyjna 1 kHz
- THD+N: < 0,003 % przy +4 dBu (ważony A, 20 Hz - 18 kHz) / < 0,01 % przy +44 dBu (ważony A, 20 Hz - 18 kHz)
- Kanały wejściowe: 12 symetrycznych, mikrofonowe/liniowe
- Złącza: (1) 6-pinowy Euroblock, 3,81 mm, odłączalny
- Równoważny szum wejściowy: -118 dB przy wzmocnieniu 44 dB
- Opcje czułości: 0 dB, +14 dB, +24 dB, +32 dB, +44 dB, +54 dB, +64 dB
- Impedancja wejściowa: 12 kΩ przy 1 kHz, z zasilaniem phantom lub bez
- Maksymalny poziom wejściowy: +24 dBu
- Zasilanie Phantom: VDC, 10 mA, wybierane programowo dla każdego wejścia
- Kanały: 64 wejścia Dante × 64 wyjścia Dante, podstawowe/pomocnicze / 8 wyjść AmpLink

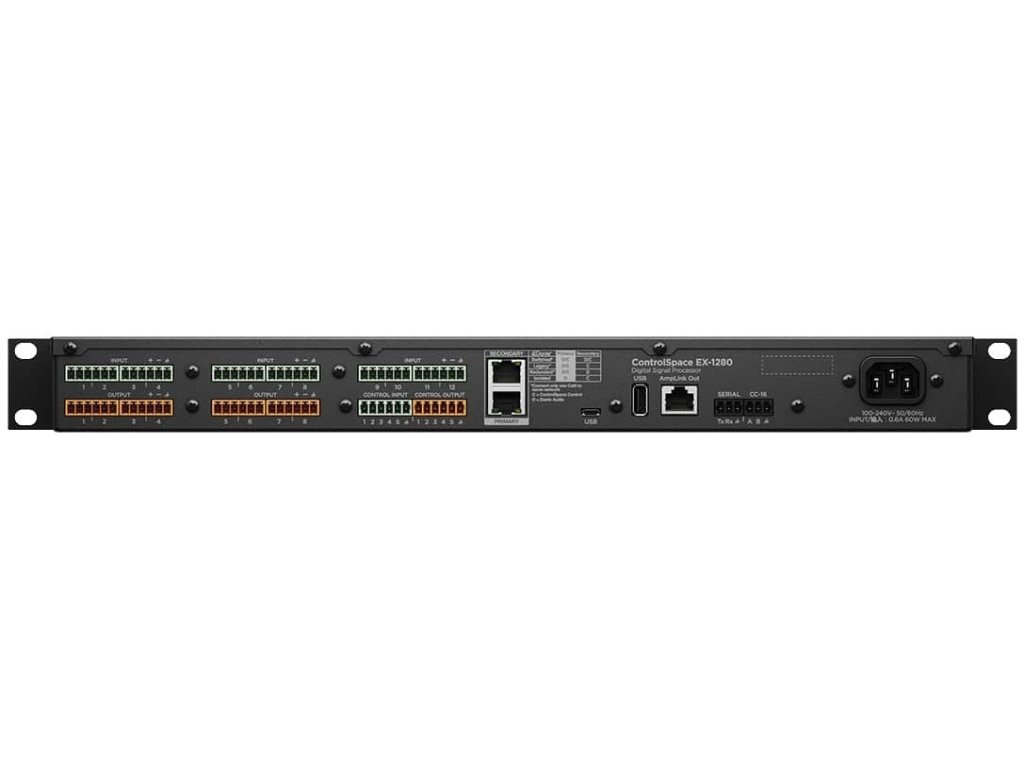

- Złącza: (2) RJ-45 Dante in/out / (1) RJ-45 AmpLink out
- Typ: Dante (wejście/wyjście), AmpLink (wyjście)
- Kanały: 8 symetrycznych, liniowych
- Złącza: 6-pinowy Euroblock, 3,81 mm
- Maksymalny poziom wyjściowy: +24 dBu
- Impedancja wyjściowa: 200 Ω
- Kolory: Czarny
- System chłodzenia: 2 wentylatory o zmiennej prędkości z bocznym nawiewem
- Masa netto: 3,2 kg
- Zakres temperatur roboczych: 0 °C do 40 °C (32 °F do 104 °F)
- Wymiary produktu (wys. × szer. × gł.): 44 mm × 483 mm × 282 mm
- Miejsca do umieszczenia w stojaku: 1RU
- Zakres napięcia, analogowy: 0 V - 3,3 V (maksymalnie 5 V)
- Cyfrowe napięcie wejściowe: 0 V - 3,3 V (wartość progowa 1,6 V)
- Złącze sieciowe: Wejście IEC 60320-C14
- Napięcie sieciowe: 85-264 V AC, 50/60 Hz
- Pobór prądu przemiennego: 35 W typowo w temperaturze otoczenia 40 °C (104 °F)
- Straty mocy: 60 W (205 BTU/godz, 52 kcal/godz)
- Połączenie interfejsu komputerowego: RJ-45 (Dante)
- Aplikacje: ControlSpace Designer 5.5 lub nowszy (Windows)
- Wyświetlacz: 256 × 64 OLED
- Wskaźniki stanu LED: (1) Dioda LED zasilania/stanu
- Zintegrowany DSP: Przetworniki A/D i D/A 48 kHz / 24 bity
- Opóźnienie dźwięku: 1,05 ms, od wejścia analogowego do wyjścia analogowego
- Opóźnienie: 43 s
- Obsługa DSP: Tak
- Maksymalna moc obliczeniowa: 3,6 GIPS / 2,7 GFLOPS
- Procesor sygnałowy/CPU: 32-bitowy procesor DSP ze stałym / zmiennym punktem zmiennoprzecinkowym 456 MHz / procesor Cortex-A8 600 MHz
- Częstotliwość próbkowania / głębia bitowa: 48 kHz / 24 bity
