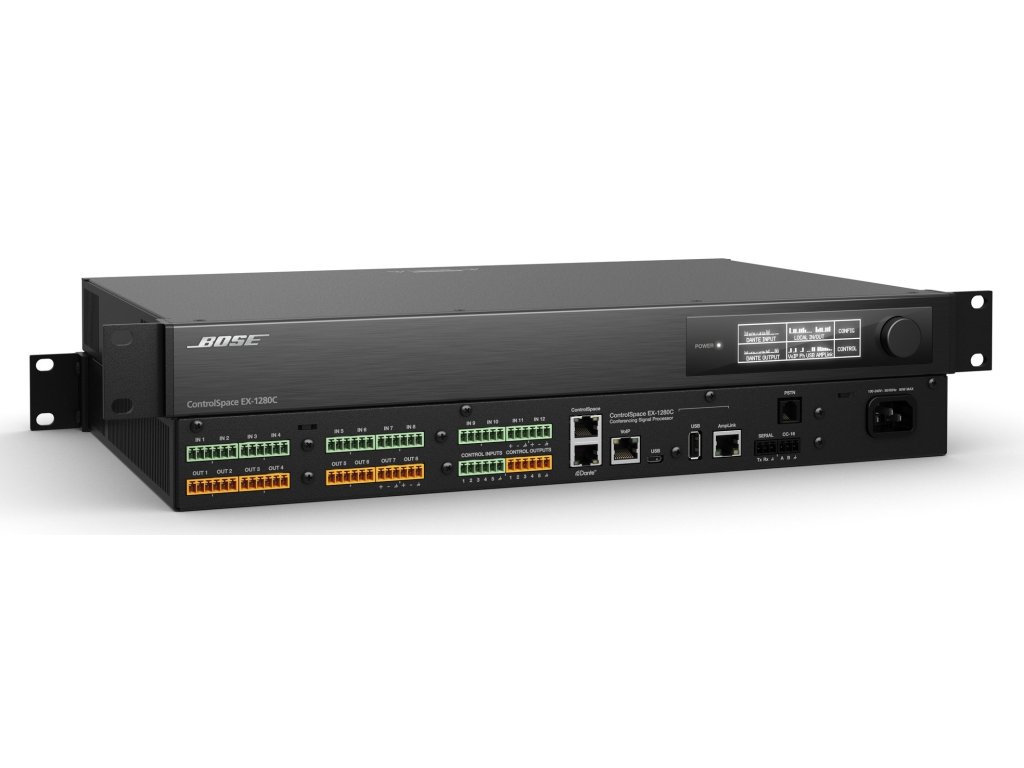

ControlSpace EX-1280C Conferencing Sound Processor

Opis szczegółowy produktu

Procesory ControlSpace EX to elastyczna platforma DSP dla systemów dźwiękowych, oferująca funkcje dla pomieszczeń o różnych rozmiarach i elastyczność. Dzięki otwartej architekturze i konstrukcji „wszystko w jednym” ControlSpace EX-1280C oferuje przetwarzanie sygnału dla aplikacji audiokonferencyjnych ze zintegrowanymi mikrofonami. Jako procesor o największych możliwościach z rodziny ControlSpace EX, EX-1280C zawiera 12 mikrofonowych/liniowych wejść analogowych, 8 wyjść analogowych, 8 wyjść cyfrowych AmpLink, 12 urządzeń do tłumienia echa akustycznego (AEC) i połączenie 64 × 64 Dante. Oprogramowanie ControlSpace Designer upraszcza proces konfiguracji za pomocą programowania metodą „przeciągnij i upuść”, dzięki czemu konfiguracja jest szybka i łatwa.

Główne funkcje:

- Konstrukcja „wszystko w jednym” obsługuje jednocześnie kodeki VoIP, PSTN i USB soft w jednym modelu 1RU
- 12 tłumików echa akustycznego (AEC) kieruje na wejścia analogowe i wejścia Dante; więcej odniesień umożliwia jednemu procesorowi EX-1280C obsługę wielu pomieszczeń lub udostępnianie AEC między wieloma procesorami.
- Konfigurowalne tłumienie szumów na każdym kanale AEC; nieliniowe przetwarzanie i komfortowy szum dla zwiększenia czystości i zrozumiałości
- Dwuwierszowy VoIP z wewnętrznym interfejsem internetowym umożliwiający pracownikom IT konfigurowanie parametrów VoIP bez dostępu do plików projektowych
- Złącze PSTN (RJ-11) dla ogólnoświatowych systemów telefonicznych POTS/analogowych
- Złącze USB umożliwia łatwą integrację z komputerowymi kodekami programowymi
- Sieci audio Dante obsługują 64 × 64 kanałów audio do podłączenia do innych produktów obsługujących Dante, w tym natywnych mikrofonów zintegrowanych z Dante.
- Port AmpLink zapewnia 8 kanałów nieskompresowanego cyfrowego dźwięku o niskiej latencji dla wzmacniaczy Bose Professional wyposażonych w AmpLink.

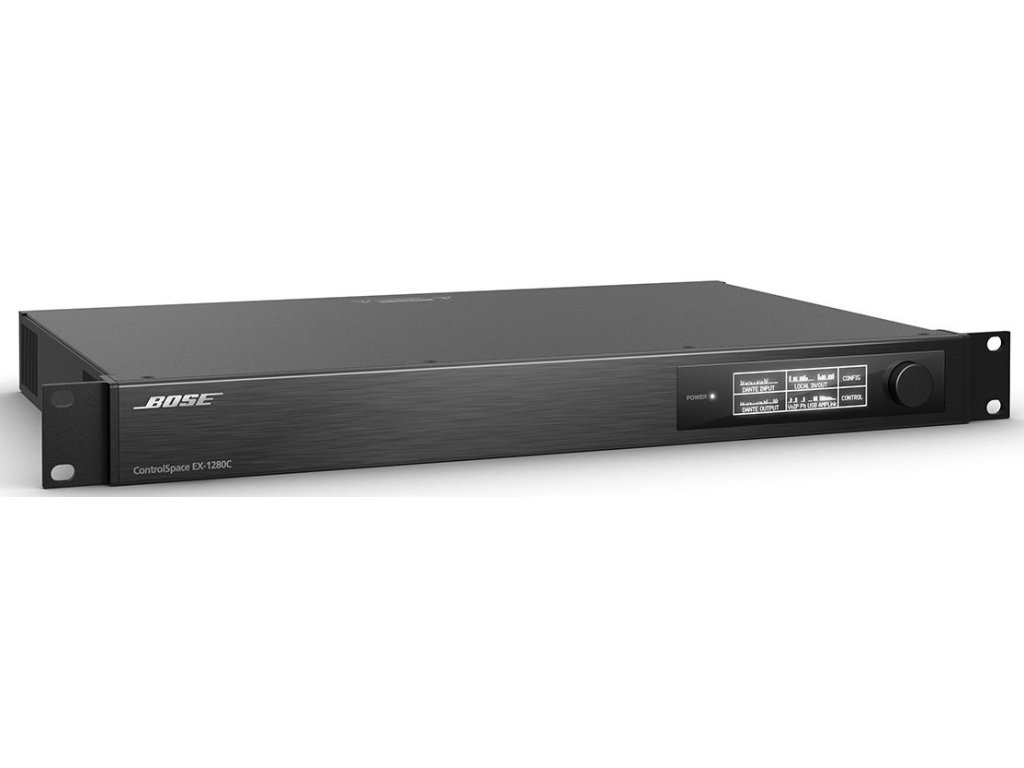

- Interfejs na panelu przednim jest wyposażony w duży wyświetlacz OLED i obrotowy regulator do ustawiania parametrów sieciowych i monitorowania aktywności kanałów.
- GPIO (5 wejść/5 wyjść) do podłączeń zewnętrznych, w tym przycisków mikrofonowych lub sterowania diodami LED mikrofonu

Dane techniczne:

- Separacja kanałów (przesłuchy): < -105 dB przy +4 dBu, sygnał wejściowy 1 kHz
- Zakres dynamiczny: > 115 dB, ważony A, 20 Hz - 20 kHz, analogowe wejście na analogowe wyjście
- Pasmo przenoszenia: 20 Hz - 20 kHz (+0,3 dB/-0,1 dB)
- THD+N: 0,002 % przy +4 dBu (ważone A, 20 Hz - 20 kHz)
- Obsługa AEC: Tak
- Kanały: 12
- Opóźnienie: 50 ms
- Redukcja szumów: 32 dB
- Kanały wejściowe: 12 symetrycznych, mikrofonowe/liniowe
- Złącza: (1) 6-pinowy Euroblock, 3,81 mm, odłączalny
- Równoważny szum wejściowy: -118 dB przy wzmocnieniu 44 dB
- Opcje czułości: 0 dB, +14 dB, +24 dB, +32 dB, +44 dB, +54 dB, +64 dB
- Impedancja wejściowa: 12 kΩ przy 1 kHz, z zasilaniem phantom lub bez
- Maksymalny poziom wejściowy: +24 dBu
- Zasilanie fantomowe: 48 VDC, 10 mA, wybierane programowo dla każdego wejścia
- Kanały: 64 wejścia Dante × 64 wyjścia Dante, podstawowe/pomocnicze / 8 wyjść AmpLink

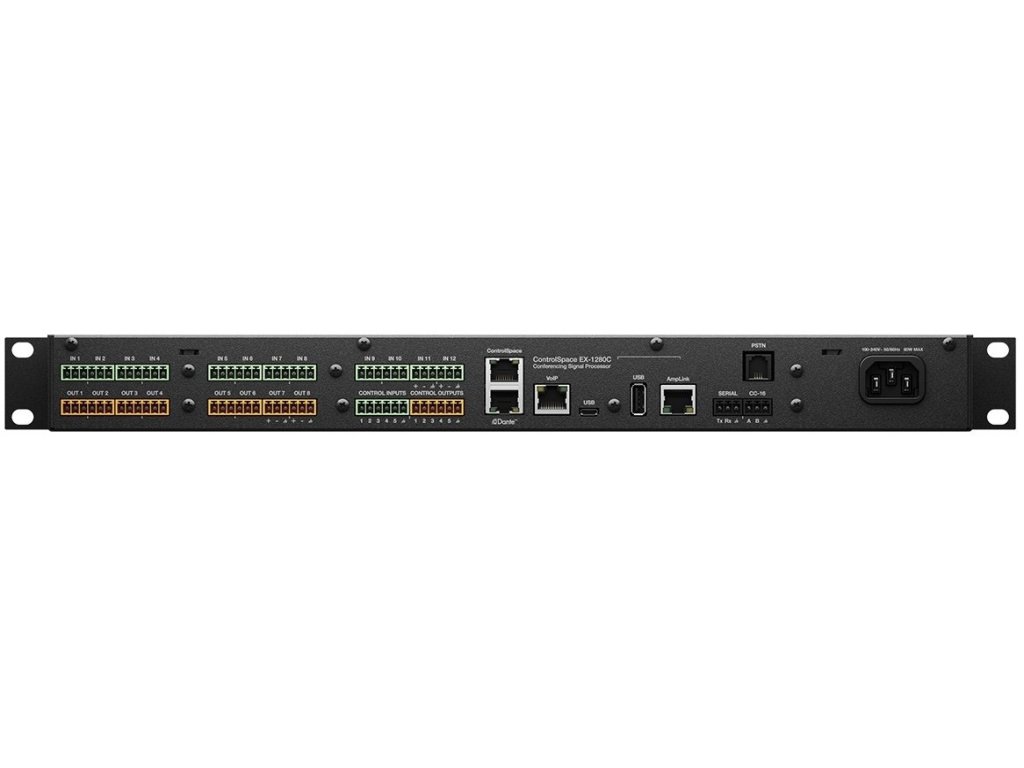

- Złącza: (2) RJ-45 Dante in/out / (1) RJ-45 AmpLink out
- Typ: Dante (wejście/wyjście), AmpLink (wyjście)
- Kanały: 8 symetrycznych, liniowych
- Złącza: (6) 6-pinowe Euroblock, 3,81 mm
- Maksymalny poziom wyjściowy: +24 dBu
- Impedancja wyjściowa: 200 Ω
- Kolory: Czarny
- System chłodzenia: 2 wentylatory o zmiennej prędkości z bocznym nawiewem
- Zawieszenie/montaż: Standardowy do statywu
- Masa netto: 7,3 lb (3,6 kg)
- Zakres temperatur roboczych: 0 °C do 40 °C (32 °F do 104 °F)
- Wymiary produktu (wys. × szer. × gł.): 1,7 × 19,0 × 11,1 cala (44 mm × 483 mm × 282 mm)
- Miejsca do umieszczenia w stojaku: 1RU
- Zakres napięcia, analogowy: 0 V - 3,3 V (maksymalnie 5 V)
- Cyfrowe napięcie wejściowe: 0 V - 3,3 V (wartość progowa 1,6 V)
- Wyjścia (sterujące): (5) cyfrowe, 6-pinowe Euroblock, 3,81 mm, odłączane
- Napięcie wyjściowe: Wysokie: 8 V (obwód otwarty), 2,5 V przy 10 mA / niskie: < 1 V przy 100 mA, push-pull
- PSTN: RJ-11, 1 linia, Tx/Rx (nadawanie/odbiór)
- USB: Typ Micro-B, stereofoniczne wejście/wyjście
- VoIP: RJ-45, 2 linie
- Złącze sieciowe: Wejście IEC 60320-C14
- Napięcie sieciowe: 85-264 VAC, 50/60 Hz
- Pobór prądu przemiennego: Typowa moc 35 W w temperaturze otoczenia 104 °F (40 °C)
- Straty mocy: 60 W (205 BTU/godz, 52 kcal/godz)
- Połączenie interfejsu komputerowego: RJ-45 (Dante), przez router sieciowy lub przełącznik
- Aplikacje: ControlSpace Designer 5.5 lub nowszy (Windows)
- Wyświetlacz: 256 × 64 OLED
- Wskaźniki stanu LED: (1) Dioda LED zasilania/stanu
- Przetworniki A/D i D/A: 48 kHz / 24 bity
- Opóźnienie dźwięku: 1,05 ms, wejście analogowe na wyjście analogowe bez AEC
- Opóźnienie: 43 s
- Obsługa DSP: Tak
- Maksymalna moc obliczeniowa: 3,6 GIPS / 2,7 GFLOPS
- Procesor sygnałowy/CPU: 32-bitowy procesor DSP ze stałym / zmiennym punktem zmiennoprzecinkowym 456 MHz / procesor Cortex-A8 600 MHz
- Częstotliwość próbkowania / głębia bitowa: 48 kHz / 24 bity
