NC5MX-HD

Opis szczegółowy produktu

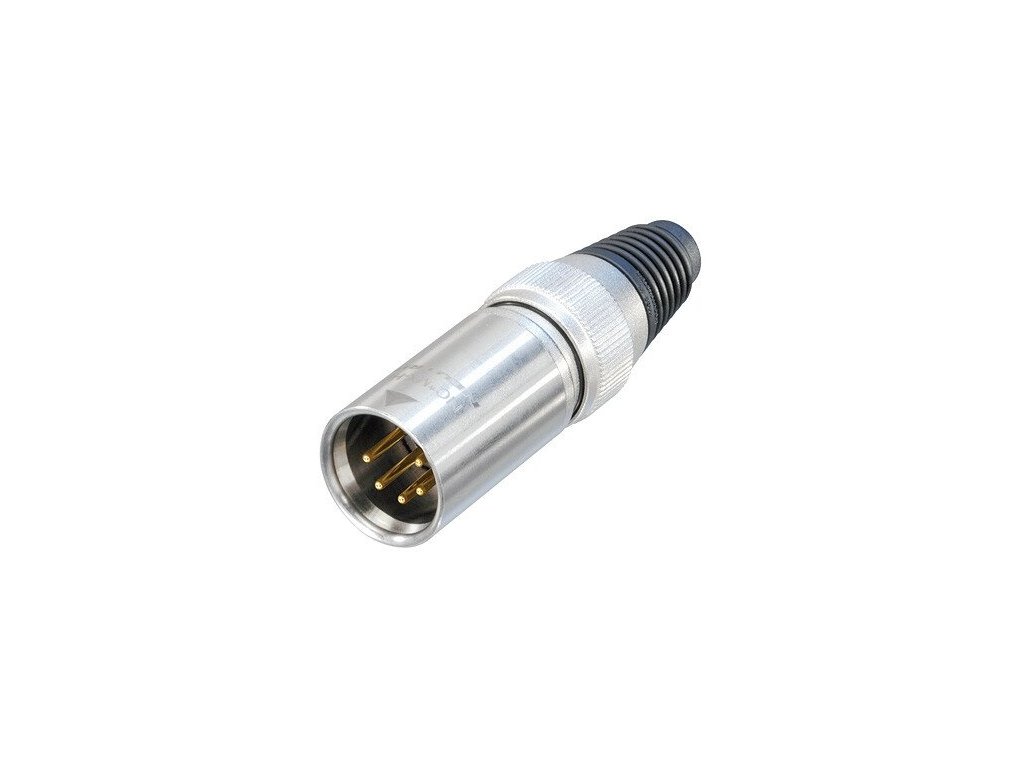

Złącze Neutrik NC5MX-HD to solidne i wytrzymałe kablowe złącze XLR, męskie, przeznaczone do użytku zewnętrznego. Całkowicie metalowa konstrukcja zapewnia wysoką wytrzymałość i długą żywotność. Wykonany jest ze stali nierdzewnej i jest kompatybilny ze złączami NC*FX-HD. Dzięki ochronie przed pyłem i wodą zgodnie ze standardem IP 65 w stanie podłączonym idealnie nadaje się do trudnych warunków. Złącze jest wyposażone w złote styki i system mocowania kabla, który gwarantuje bezpieczne mocowanie. Gumowy mankiet zapewnia wysoką ochronę przed naprężeniami zginającymi. To złącze zostało zaprojektowane z myślą o łatwej instalacji i niezawodności w różnych zastosowaniach.

Parametry techniczne:

- Typ: XLR 5-pin
- Płeć: męska
- Pojemność między stykami: ≤ 7 pF
- Rezystancja styku: ≤ 3 mΩ
- Wytrzymałość dielektryczna: 1,5 kVdc
- Rezystancja izolacji: > 10 GΩ (początkowa)
- Prąd znamionowy na styk: 7,5 A
- Napięcie znamionowe: < 50 V
- Średnica kabla: 3,5 - 8,0 mm
- Siła włożenia: ≤ 20 N
- Siła wyciągnięcia: ≤ 20 N
- Trwałość: > 1000 cykli łączeniowych
- Rozmiar przewodu: maks. 18 AWG
- Podłączenie: styki lutownicze
- Element blokujący: zamek zatrzaskowy
- Materiał mankietu: poliuretan
- Materiał obudowy: stal nierdzewna,
- Powłoka styków: 0,2 µm Au twardy stop na 2 µm Ni
- Styki: mosiądz (CuZn39Pb3)
- Izolacja: poliamid (PA 66)
- Element blokujący: stal nierdzewna
- Obudowa: stal nierdzewna
- Powłoka obudowy: nikiel
- Zabezpieczenie kabla: poliacetal (POM)
- Aprobata: UL
- Palność: UL 94 V-0
- Zgodność z normą: IEC 61076-2-103
- Klasa ochrony: IP 65
- Lutowalność: zgodna z IEC 68-2-20
- Zakres temperatur: -30 °C do +80 °C
