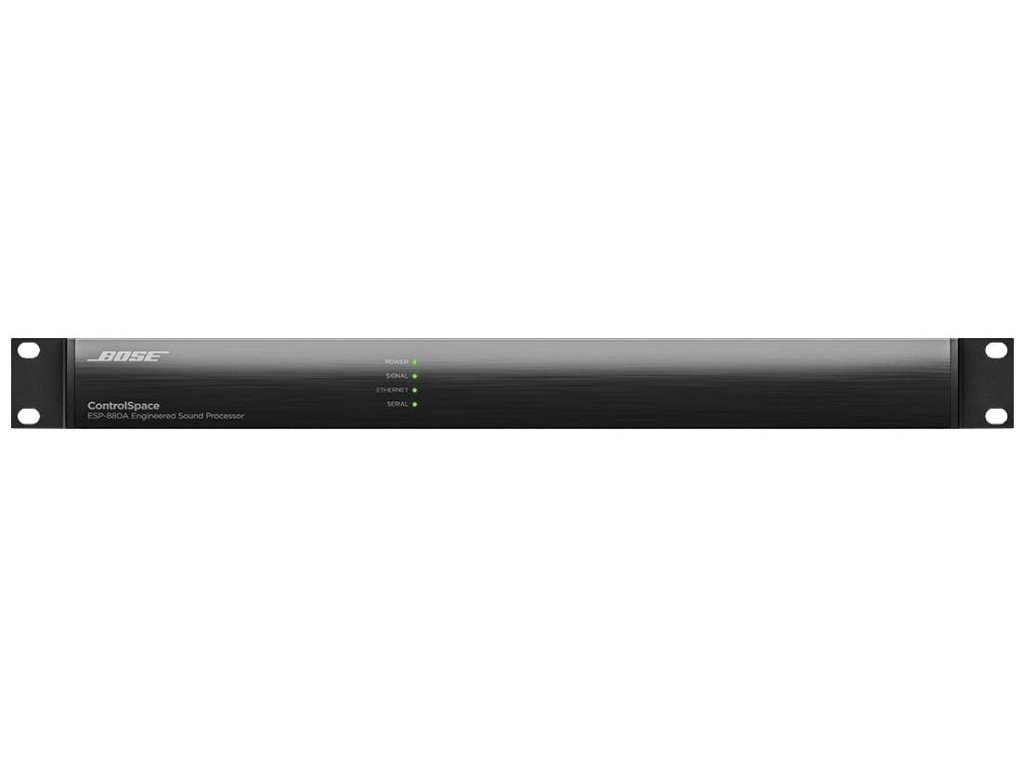

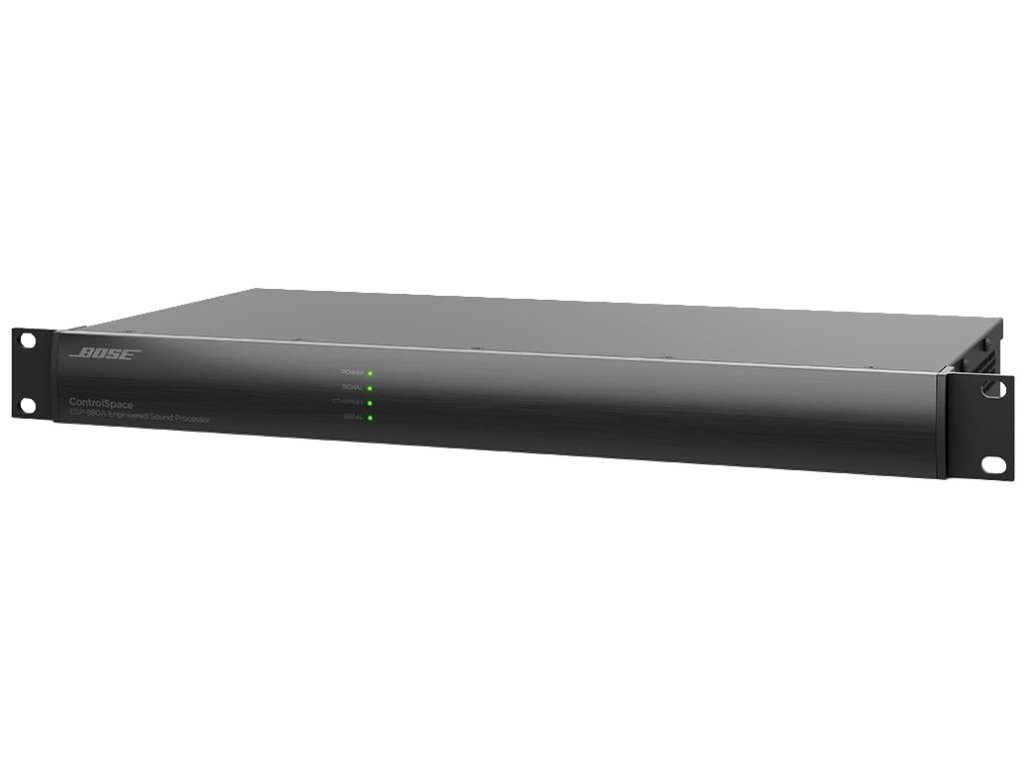

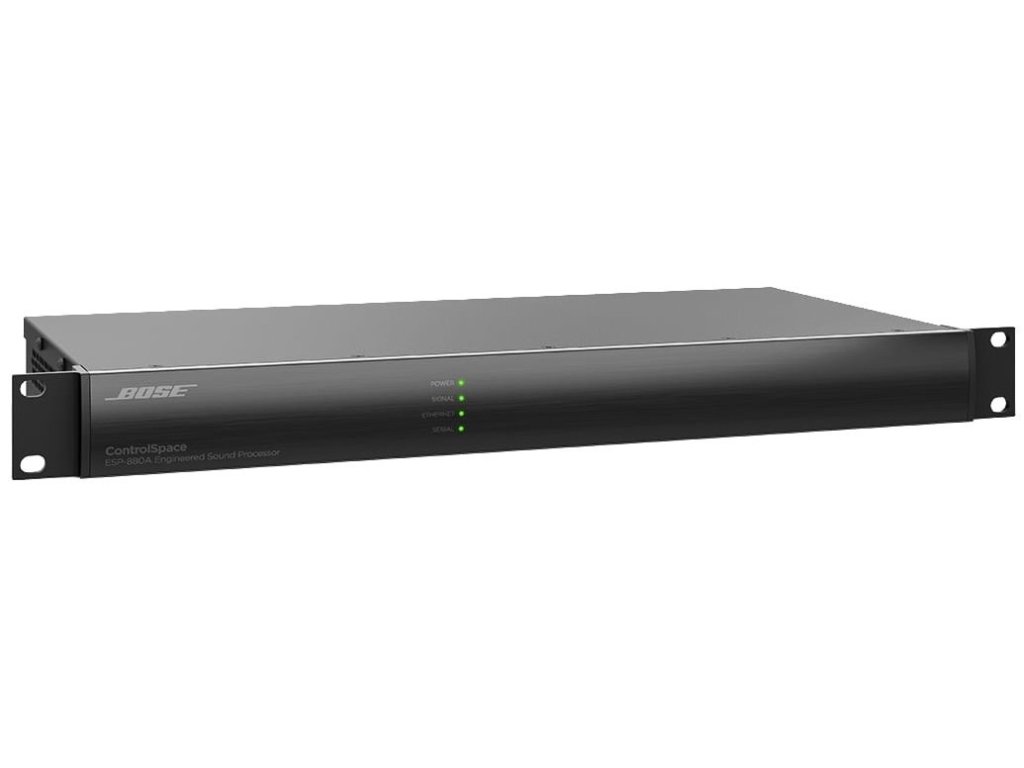

ControlSpace ESP-880A

Opis szczegółowy produktu

Procesor dźwięku Bose Professional ControlSpace ESP-880A z architekturą DSP jest przeznaczony do szerokiego zakresu zastosowań — od małych, samodzielnych projektów po duże systemy sieciowe. Jest wyposażony w 8 × 8 analogowe wejścia/wyjścia audio, wyjście Bose Professional AmpLink i zaawansowane przetwarzanie sygnału cyfrowego z konwersją dźwięku 48 kHz/24 bity. ControlSpace ESP-880A został zaprojektowany z myślą o precyzyjnym działaniu, a także charakteryzuje się niską latencją i bardzo niskim poziomem szumów.

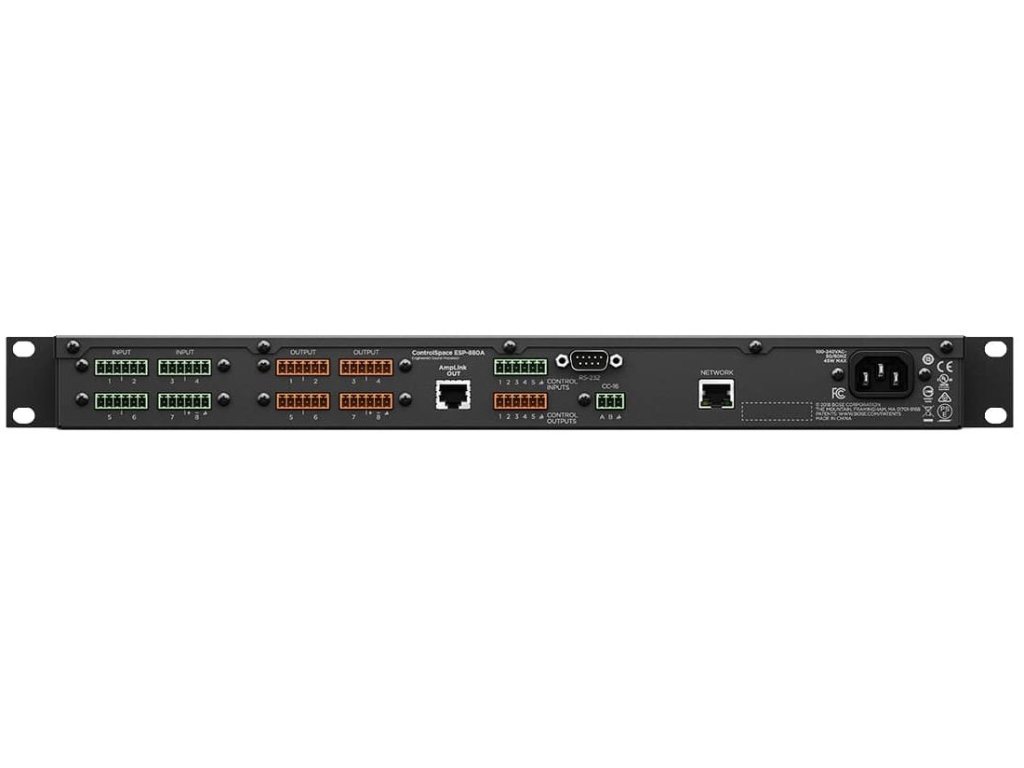

Wbudowana łączność obejmuje Ethernet na tylnym panelu do konfiguracji i sterowania, RS-232, 5 wejść sterujących, 5 wyjść sterujących i 8-kanałowy port AmpLink do przesyłania cyfrowego dźwięku do wzmacniaczy Bose Professional. ESP-880A obsługuje również integrację z przemysłowymi systemami sterowania, takimi jak Crestron i AMX, i może być używany z dowolną kompatybilną opcją sterowania dla użytkowników końcowych Bose Professional, takimi jak cyfrowe kontrolery stref ControlCenter i kontroler ControlSpace Remote przygotowany dla urządzeń mobilnych.

Konfiguracja i sterowanie urządzeniem ESP-880A za pomocą oprogramowania Bose Professional ControlSpace Designer, gdzie rozbudowany zestaw modułów do przetwarzania sygnału, takich jak automatyczne miksery mikrofonowe, tłumiki sprzężeń zwrotnych, kombinatory przestrzenne, wielopasmowe graficzne i parametryczne korektory, biblioteki głośników Bose Professional, generatory sygnału, routery, miksery, AGC, duckery, bramki, kompresory, selektory źródeł i opóźnienia, oferuje wyższy poziom funkcjonalności dla ogólnych zainstalowanych aplikacji dźwiękowych. Programuj elementy sterujące dla użytkowników końcowych i zdarzenia automatyzacji wizualnie, z mniejszymi komplikacjami i bardziej przewidywalną pracą na miejscu. Za pomocą oprogramowania ControlSpace Designer można konfigurować, monitorować i na żywo dostrajać cały system dźwiękowy z wieloma komponentami w celu tworzenia na miarę zaprojektowanych rozwiązań dźwiękowych i sterujących, które oszczędzają czas podczas projektowania i oferują doskonałą elastyczność w celu lepszego zaspokojenia potrzeb klienta.

Główne funkcje:

- Wysokiej jakości obwody analogowe oferują wejścia/wyjścia na poziomie mikrofonowym i liniowym, które pracują z bardzo niskim poziomem szumów i zakresem dynamicznym 115 dB.
- Zaawansowane cyfrowe przetwarzanie sygnału obsługuje dźwięk z częstotliwością próbkowania 48 kHz/24 bity, wykorzystuje DSP z otwartą architekturą zmiennoprzecinkową i pracuje z niskimi latencjami dla dokładności systemu dźwiękowego.
- Zintegrowane wyjście AmpLink wykorzystuje standardowe kable Cat 5 do przesyłania do 8 kanałów nieskompresowanego cyfrowego dźwięku o niskiej latencji do kompatybilnych wzmacniaczy Bose Professional.
- Oprogramowanie ControlSpace Designer umożliwia korzystanie z rozbudowanego zestawu modułów do przetwarzania sygnałów, takich jak automatyczne miksery mikrofonowe, predykcyjne eliminatory sprzężeń, kombinatory przestrzenne, wielopasmowe korektory graficzne i parametryczne, biblioteki głośników, generatory sygnałów, routery, miksery, AGC, duckery, bramki, kompresory, selektory źródeł i opóźnienia.
- Różne opcje sterowania - produkty ControlSpace ESP są kompatybilne z programowalnym sterownikiem Bose Professional CC-64, strefowymi sterownikami ControlCenter.
- Obsługa standardowych przemysłowych systemów sterowania za pomocą złożonego protokołu szeregowego przez wbudowane porty RS-232 i Ethernet, z dostępnymi sterownikami dla systemów AMX i Crestron.

Dane techniczne:

- Separacja kanałów (przesłuchy): < -105 dB przy +4 dBu, sygnał wejściowy 1 kHz
- Zakres dynamiczny: > 115 dB, ważony A, 20 Hz - 20 kHz, analogowo przez
- Pasmo przenoszenia: 20 Hz - 20 kHz (+0,3 dB/-0,1 dB)
- THD+N: 0,002 % przy +4 dBu (ważony A, 20 Hz - 20 kHz)
- Obsługa AEC: Nie
- Kanały wejściowe: 8 symetrycznych, mikrofonowe/liniowe
- Złącza: (4) 6-stykowe Euroblock, 3,81 mm
- Równoważny szum wejściowy: < -119 dBu przy wzmocnieniu 64 dB (wejście 150 Ω, 22 Hz - 20 kHz)
- Opcje czułości: 0 dB, +14 dB, +24 dB, +32 dB, +44 dB, +54 dB, +64 dB
- Impedancja wejściowa: 12 kΩ przy 1 kHz, z zasilaniem phantom lub bez
- Maksymalny poziom wejściowy: +24 dBu
- Zasilanie fantomowe: 48 VDC, 10 mA, opcjonalne dla każdego wejścia
- Kanały: 8 wyjść AmpLink
- Złącza: (1) RJ-45 AmpLink out
- Typ: AmpLink (wyjście)
- Kanały: 8 symetrycznych, liniowych
- Złącza: (4) 6-stykowe Euroblock, 3,81 mm
- Maksymalny poziom wyjściowy: +24 dBu
- Impedancja wyjściowa: 66 Ω
- Kolor: Czarny
- System chłodzenia: Aktywny, z boczną wentylacją
- Masa netto: 2,6 kg
- Zakres temperatur roboczych: 0 °C do 40 °C
- Wymiary produktu (W × Sz × G): 44 mm × 483 mm × 215 mm
- Miejsca do umieszczenia w stojaku: 1RU
- Wejścia (sterowanie): (5) analogowe/cyfrowe, 6-pinowe Euroblock, 3,81 mm / (1) szeregowe RS-232, DB9M / (1) ControlCenter CC-16, 3-pinowe Euroblock, 3,81 mm.
- Zakres napięcia, analogowy: 0 V - 3,3 V (maksymalnie 5 V)
- Cyfrowe napięcie wejściowe: 0 V - 3,3 V (próg 1,6 V
- Wyjścia (sterowanie): (5) cyfrowe, 6-pinowe Euroblock, 3,81 mm
- Prąd wyjściowy: Źródło 10 mA, ujście 100 mA (maksymalne zewnętrzne napięcie zasilania 24 VDC)
- Napięcie wyjściowe: Wysokie: 8 V (obwód otwarty), 2,5 V przy 10 mA / niskie: < 1 V przy 100 mA, push-pull
- Złącze sieciowe: Wejście IEC 60320-C14
- Napięcie sieciowe: 85-264 V AC, 50/60 Hz
- Pobór prądu przemiennego: < 37 VA typowo przy wszystkich napięciach sieciowych
- Rozpraszanie mocy: 22 W (75 BTU/godz., 19 kcal/godz.)
- Połączenie interfejsu komputerowego: RJ-45 (Ethernet, 100 Mb/s)
- Przetworniki A/D i D/A: 48 kHz / 24 bity
- Opóźnienie dźwięku: 860 μs, wejście analogowe do wyjścia analogowego
- Opóźnienie: 43 s
- Obsługa DSP: Tak
- Maksymalna moc obliczeniowa: 3,6 GIPS / 2,7 GFLOPS
- Procesor sygnałowy/CPU: 32-bitowy DSP ze stałą/zmiennoprzecinkową arytmetyką + procesor Arm 456 MHz
- Częstotliwość próbkowania / głębia bitowa: 48 kHz / 24 bity
