NR3F-S

Opis szczegółowy produktu

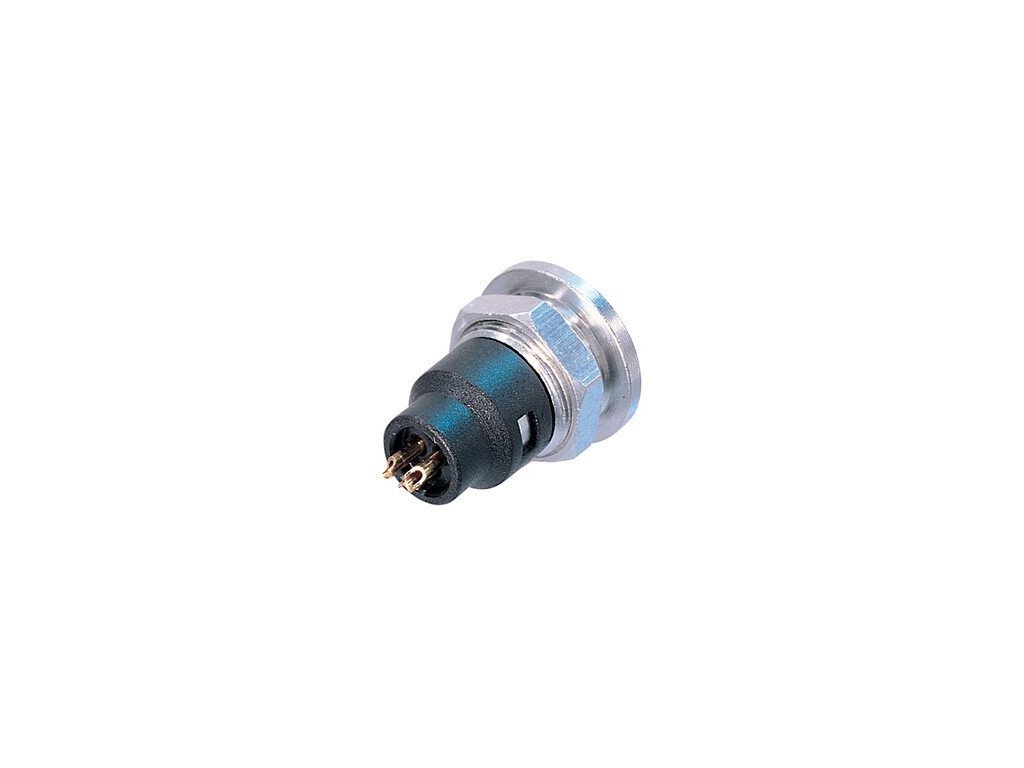

Złącze Neutrik NR3F-S to najmniejsze na świecie okrągłe, zamykane, wielobiegunowe złącze przeznaczone do montażu panelowego. To 3-biegunowe złącze nanoCON (żeńskie) oferuje niezawodne i wszechstronne zastosowanie w różnych aplikacjach, takich jak urządzenia medyczne, systemy sterowania, czujniki lub aplikacje audio, w tym miniaturowe i bezprzewodowe mikrofony oraz przenośne konsole mikserskie. Dzięki solidnej metalowej obudowie i pozłacanym kontaktom zapewnia długą żywotność i wysoką niezawodność.

NanoCON to najmniejsze na świecie złącze 3-biegunowe z blokadą. Oferuje solidną metalową obudowę, metalowy mechanizm blokujący, pozłacane styki i doskonałe mocowanie kabla.

Parametry techniczne:

- Typ: nanoCON
- Płeć: żeńska
- Rezystancja styku: ≤ 12 mΩ
- Wytrzymałość dielektryczna: 1 kVdc
- Rezystancja izolacji: > 1 GΩ (po teście wilgotności IEC 68-2-30)
- Prąd znamionowy na styk: 2 A
- Napięcie znamionowe: < 50 V
- Utrzymanie kabla: > 20 N
- Siła wkładania: < 15 N
- Żywotność: 500 cykli lutowania
- Rozmiar przewodu: 24 AWG / 26 AWG
- Sposób podłączenia: styki lutowane
- Mechanizm blokujący: zamek zatrzaskowy
- Kierunek montażu: montaż przedni
- Kształt obudowy: 9 mm
- Wykończenie powierzchni styku: 0,5 µm Au
- Styki: mosiądz (CuZn35Pb2)
- Wkładka: PETP
- Obudowa: mosiądz (CuZn39Pb2)
- Palność: UL 94 V-0
- Klasa ochrony: IP 40
- Lutowalność: spełnia IEC 68-2-20
- Zakres temperatur: -30 °C do +80 °C.
