NE8FBV-C5-LED1

Opis szczegółowy produktu

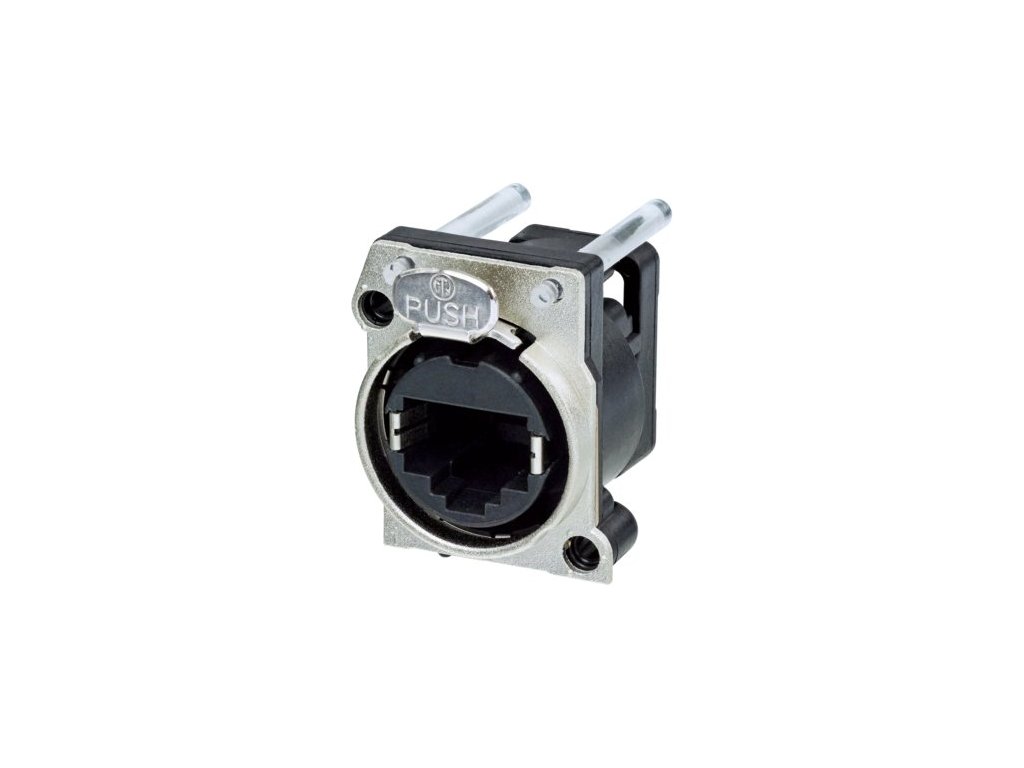

Panelowe gniazdo RJ45. Pionowy montaż na PCB, CAT5e, dwie rurki świetlne dla SMD-LED, wycięcie B-series z zamkiem zatrzaskowym, maks. grubość panelu 3 mm.

Seria etherCON to wytrzymały i zamykany system złączy RJ45, zoptymalizowany do profesjonalnych zastosowań audio, wideo i błyskawicznych sieci. Złącza obudowy są ukształtowane tak, aby pasowały do standardowych paneli stosowanych w przemyśle rozrywkowym. Seria B oferuje oszczędność miejsca i solidny metalowy panel przedni.

Uwaga! Nie pasuje do kabli ze złączem CAT6 NE8MC6-MO i NKE6S*.

Właściwości:

- Pionowa konstrukcja PCB w odległości 24 mm od panelu przedniego - odpowiada ogólnie przyjętemu standardowi przemysłowemu dla XLR, gniazd 1/4" itp.
- Odpowiedni do wytrzymałego złącza etherCON NE8MC* lub dowolnego standardowego złącza RJ45
- Sprawdzony system zamka zatrzaskowego
- Podłączenie uziemienia panelu
- PoE typ 4 class 8 (100 W) zgodnie z IEEE 802.3bt
- CAT5e zgodnie z ISO/IEC 11801 i TIA/EIA 568A/B

Parametry techniczne:

- Płeć: żeńska
- Rezystancja styku: < 50 mΩ
- Wytrzymałość dielektryczna: 1 kVdc
- Zakres częstotliwości: 1 - 100 MHz
- Rezystancja izolacji: > 0.5 GΩ
- Prąd znamionowy na styk: 1.5 A
- Napięcie znamionowe: ≤ 57 V
- Wydajność transmisji: CAT5e zgodnie z TIA/EIA 568A/B i ISO/IEC 11801
- PoE: typ 4 klasa 8 (100W) zgodnie z IEEE 802.3bt
- Siła włożenia: ≤ 20 N
- Siła wyciągnięcia: ≤ 20 N
- Trwałość: > 1000 cykli łączeniowych
- Grubość panelu: max. 3 mm
- Kierunek montażu: montaż tylny
- Kształt obudowy: B
- Zalecana wysokość LED: 0.75 mm
- Materiał: styk z powłoką 0.2 µm Au nad Ni, styki z brązu (CuSn8), obudowa z PBT D202G30, powłoka elementu blokującego niklem
- Odporność ogniowa: UL 94 V-0
- Spawalność: zgodna z IEC 68-2-20
- Zakres temperatur: -30 °C do +80 °C
- Zgodność z normami: ISO/IEC 11801-1 Ed. 1.0 (2017-11), IEC 60603-7-3 Ed. 2.0 (2010-04), IEC 60512-99-002 Ed. 2.0 (2022-01), IEC 60512-9-3 (2011-06)
