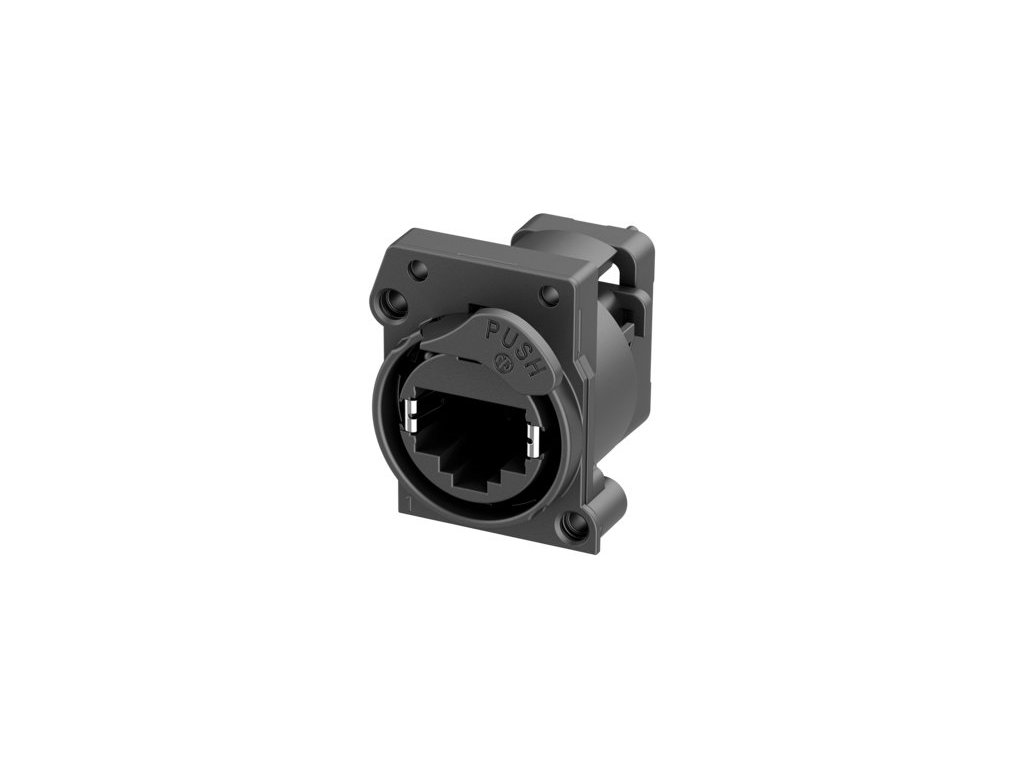

NE8FAV-C5-DAE

Opis szczegółowy produktu

Złącze Neutrik NE8FAV-C5-DAE to nowość na rynku, która zapewnia ulepszoną ochronę przed wyładowaniami elektrostatycznymi (ESD) dzięki nowemu materiałowi przycisku. Asymetryczna konstrukcja zapewnia więcej miejsca na oznaczenia, co ułatwia identyfikację połączeń. To złącze jest kompatybilne z solidnymi etherCON NE8MX* lub dowolnymi standardowymi złączami RJ45, co czyni go efektywnym i oszczędzającym miejsce rozwiązaniem. Zostało zaprojektowane tak, aby spełniać standardy PoE+ zgodnie z 802.3at Type2 i CAT5e zgodnie z ISO/IEC 11801 i TIA/EIA 568A/B. Złącze ma izolację od panelu i jest przeznaczone do pionowego montażu na płytce drukowanej. Jego konstrukcja zapewnia długą żywotność, przekraczającą 1000 cykli łączeń i rozłączeń.

Parametry techniczne:

- Typ: Panelowe złącze RJ45
- Płeć: Żeńska
- Rezystancja styku: < 50 mΩ
- Wytrzymałość dielektryczna: 1 kV DC
- Zakres częstotliwości: 1 – 100 MHz
- Rezystancja izolacji: > 0.5 GΩ
- Prąd znamionowy na styk: 1.5 A
- Napięcie znamionowe: ≤ 57 V
- Właściwości transmisyjne: CAT5e zgodnie z TIA/EIA 568A/B i ISO/IEC 11801
- PoE: typ 4 klasa 8 (100W) zgodnie z IEEE 802.3bt
- Grubość panelu: max. 3 mm
- Siła wyciągnięcia: ≤ 20 N
- Żywotność: > 1000 połączeń
- Podłączenie: Pionowy montaż na PCB
- Element blokujący: Montaż z tyłu
- Kształt obudowy: A
- Powłoka styków: 0.2 µm Au na powłoce Ni
- Styki: Brąz (CuSn8)
- Element blokujący: HPPA
- Korpus: PBT D202G30
- Lutowność: Spełnia IEC 68-2-20
- Zakres temperatur: -30 °C do +80 °C
- Palność: UL 94 V-0
