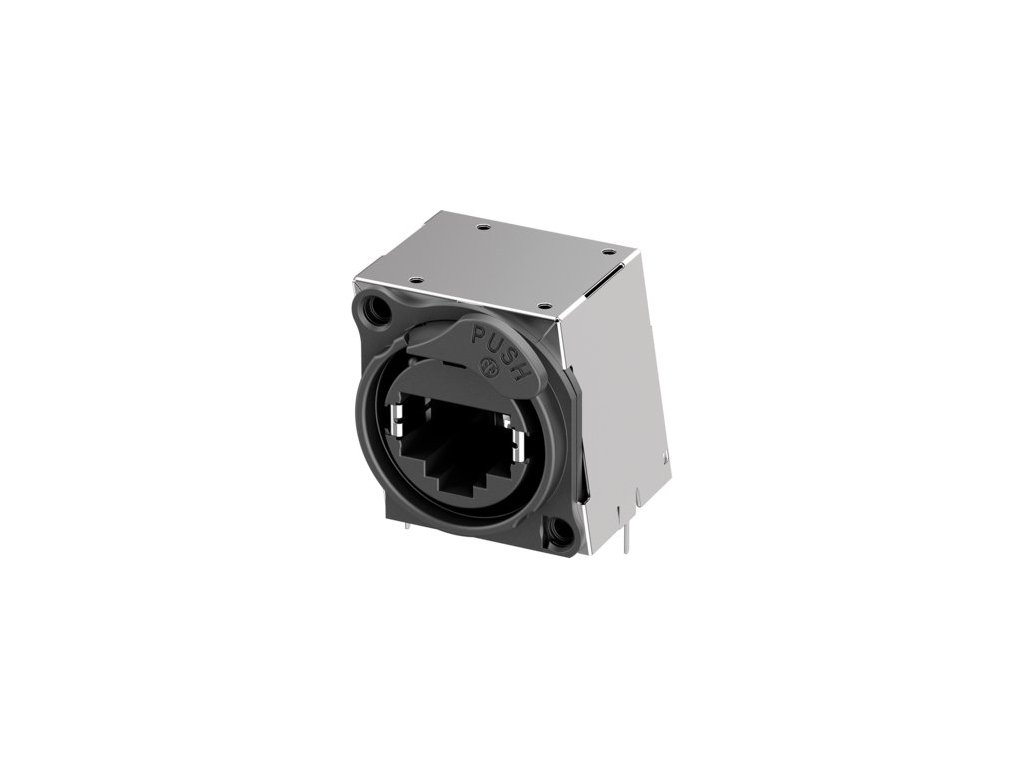

NE8FAH-S-AE

Opis szczegółowy produktu

Złącze Neutrik NE8FAH-S-AE to w pełni ekranowane, poziome złącze RJ45 przeznaczone do montażu na PCB. Zostało zaprojektowane z wycięciem serii B i systemem blokady, który zapewnia maksymalne bezpieczeństwo. Złącze to jest kompatybilne z wytrzymałymi złączami etherCON NE8MX* lub dowolnymi standardowymi złączami RJ45. Zamknięta metalowa obudowa zapewnia doskonałe ekranowanie i minimalizuje zakłócenia elektromagnetyczne (EMI) oraz przesłuchy. Złącze jest mocno przymocowane do płytki drukowanej dzięki lutowanej obudowie złącza, co zapewnia stabilne połączenie. Jego konstrukcja spełnia normy klasy D zgodnie z TIA/EIA 568B i ISO/IEC 11801, co gwarantuje wysoką jakość transmisji danych.

Parametry techniczne:

- Typ: Panelowe złącze RJ45
- Płeć: Żeńska
- Rezystancja styku: < 50 mΩ
- Wytrzymałość dielektryczna: 1 kV DC
- Zakres częstotliwości: 1 – 100 MHz
- Rezystancja izolacji: > 0.5 GΩ
- Prąd znamionowy na styk: 1.5 A
- Napięcie znamionowe: < 50 V
- Właściwości transmisyjne: CAT5e zgodnie z TIA/EIA 568C
- PoE: typ 4 klasa 8 (100W) zgodnie z IEEE 802.3bt
- Grubość panelu: max. 3 mm
- Siła wyciągnięcia: ≤ 20 N
- Żywotność: > 1000 połączeń
- Podłączenie: Poziomy montaż na PCB
- Element blokujący: Montaż z tyłu
- Kształt obudowy: A
- Powłoka styków: 0.2 µm Au na powłoce Ni
- Styki: Brąz (CuSn8)
- Element blokujący: HPPA
- Korpus: PBT D202G30
- Lutowność: Spełnia IEC 68-2-20
- Zakres temperatur: -30 °C do +80 °C
- Palność: UL 94 V-0
