NC5MDM3-H-BAG-1

Opis szczegółowy produktu

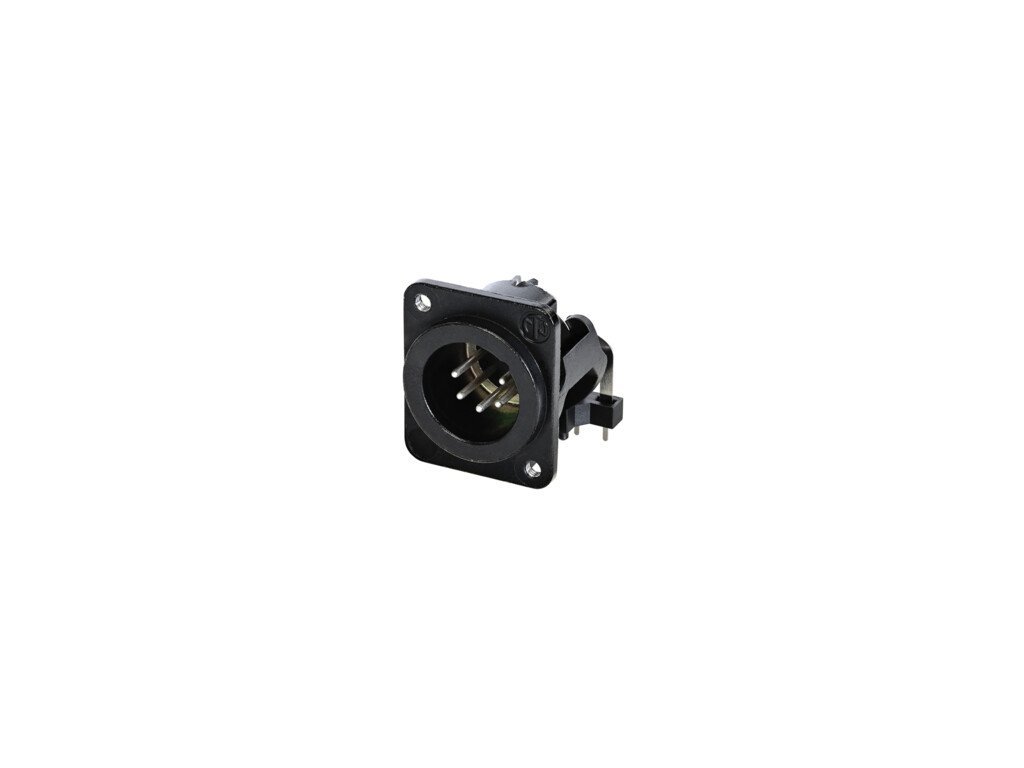

Złącze Neutrik NC5MDM3-H-BAG-1 to wysokiej jakości 5-pinowe panelowe złącze XLR, męskie, przeznaczone do poziomego montażu na PCB. Jego solidna metalowa obudowa zapewnia doskonałą ochronę przed zakłóceniami RF i promieniowaniem elektromagnetycznym. Dupleksowy styk uziemiający zapewnia doskonałą integralność połączenia między obudową a kablem. Nowa konstrukcja zapewnia zwiększoną siłę mocowania dzięki metalowemu elementowi blokującemu, który zastępuje plastikowy wariant. Złącze oferuje również możliwość łatwego podłączenia pinu 1 do uziemienia obudowy. Obudowa w rozmiarze D gwarantuje kompatybilność z przemysłowymi standardami montażu. Wkładka nie jest wyjmowana z obudowy.

Parametry techniczne:

- Typ: XLR 5-pin
- Płeć: męska
- Pojemność między stykami: ≤ 7 pF
- Rezystancja styku: ≤ 5 mΩ
- Wytrzymałość dielektryczna: 1,5 kVdc
- Rezystancja izolacji: > 10 GΩ (początkowa)
- Prąd znamionowy na styk: 7,5 A
- Napięcie znamionowe: < 50 V
- Siła włożenia: ≤ 20 N
- Siła wyciągnięcia: ≤ 20 N
- Żywotność: > 1000 połączeń
- Montaż: poziomy PCB
- Element blokujący: zamek zatrzaskowy
- Kierunek montażu: tylny
- Kształt obudowy: D
- Materiał styków: mosiądz (CuZn39Pb3)
- Powłoka styków: Ag
- Materiał wkładki: poliamid (PA 6.6 30 % GR)
- Materiał obudowy: odlew cynkowy (ZnAl4Cu1)
- Wykończenie obudowy: nikiel
- Zakres temperatur: -30 °C do +80 °C
- Palność: UL 94 V0.
