NC5MDM3-H-1

Opis szczegółowy produktu

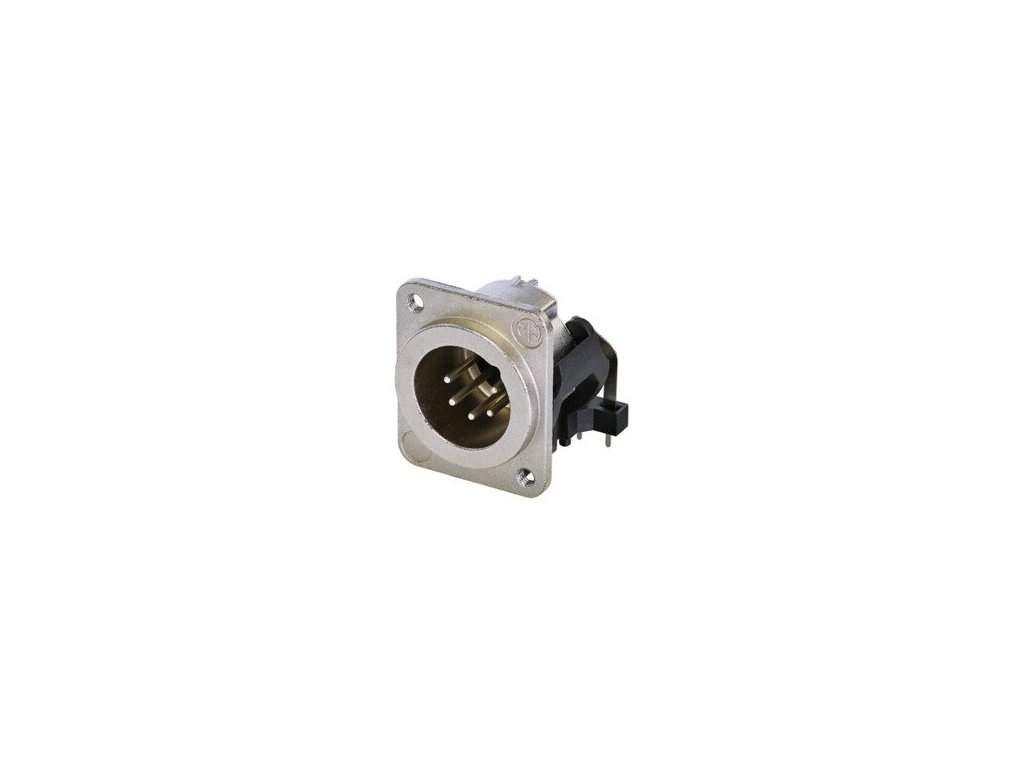

Złącze Neutrik NC5MDM3-H-1 to 5-pinowe panelowe złącze XLR, męskie, przeznaczone do poziomego montażu na PCB. Jego solidna metalowa obudowa zapewnia doskonałą ochronę przed zakłóceniami RF i elektromagnetycznymi. Złącze jest wyposażone w dupleksowy styk uziemiający, który gwarantuje doskonałą integralność kontaktu między obudową a złączem kablowym. Nowa konstrukcja listwy mocującej złącza zastępuje plastikową konstrukcję wersją całkowicie metalową, co poprawia siłę wyciągania. Złącze oferuje możliwość łatwego podłączenia pin1 do uziemienia obudowy, a obudowa D-size zapewnia kompatybilność z wymiarami montażowymi standardu przemysłowego. Wkładka złącza nie jest wyjmowana z obudowy, a złącze jest przeznaczone do montażu na PCB.

Parametry techniczne:

- Typ połączenia: XLR 5-pin
- Płeć: męska
- Pojemność między stykami: ≤ 7 pF
- Rezystancja styku: ≤ 5 mΩ
- Wytrzymałość dielektryczna: 1.5 kVdc
- Rezystancja izolacji: > 10 GΩ (początkowa)
- Prąd znamionowy na styk: 7.5 A
- Napięcie znamionowe: < 50 V
- Siła włożenia: ≤ 20 N
- Siła wyciągnięcia: ≤ 20 N
- Żywotność: > 1000 cykli łączeniowych
- Montaż: montaż poziomy na PCB
- Mechanizm blokujący: zamek z dźwignią
- Kierunek montażu: montaż tylny
- Kształt obudowy: D
- Otwory montażowe: gwinty M3
- Powłoka kontaktu: Ag
- Styki: mosiądz (CuZn39Pb3)
- Wkładka: poliamid (PA 6.6 30 % GR)
- Element blokujący: stal Ck67
- Obudowa: odlew cynkowy (ZnAl4Cu1)
- Wykończenie obudowy: nikiel
- Palność: UL 94 V0
- Zakres temperatur: -30 °C do +80 °C.
