NC5FDM3-H-BAG-1

Opis szczegółowy produktu

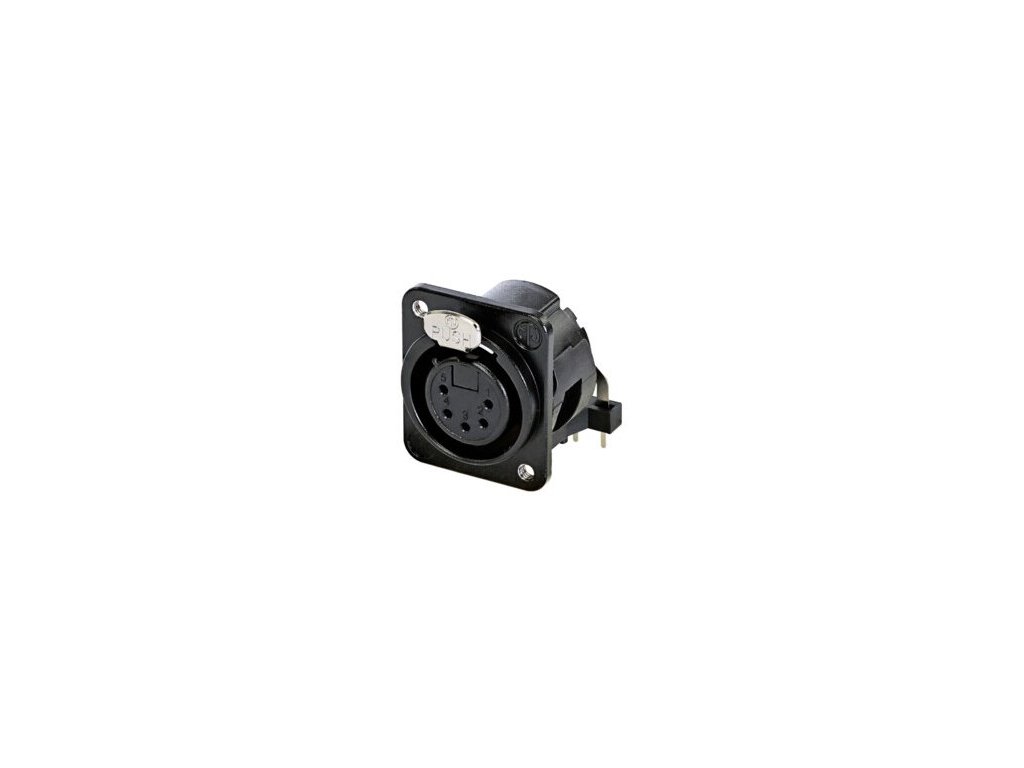

Złącze Neutrik NC5FDM3-H-BAG-1 to wysokiej jakości 5-pinowe złącze typu XLR, żeńskie, przeznaczone do poziomego montażu na PCB. Jego solidna metalowa obudowa zapewnia doskonałą ochronę przed zakłóceniami RF i promieniowaniem elektromagnetycznym. Złącze jest wyposażone w dupleksowy styk uziemiający, który zapewnia doskonałą integralność kontaktu między obudową a kablem. Ponadto zawiera opcjonalną możliwość podłączenia dla łatwego połączenia pin1 z uziemieniem obudowy. Obudowa D zapewnia kompatybilność z przemysłowymi standardowymi wymiarami montażowymi. Wkładka nie jest wyjmowana z obudowy. Ten produkt jest idealny do profesjonalnych zastosowań audio i oferuje długą żywotność z ponad 1000 cyklami łączeniowymi.

Parametry techniczne:

- Typ połączenia: XLR
- Płeć: żeńska
- Pojemność między stykami: ≤ 7 pF
- Rezystancja styku: ≤ 5 mΩ
- Wytrzymałość dielektryczna: 1,5 kVdc
- Rezystancja izolacji: > 10 GΩ (początkowa)
- Prąd znamionowy na styk: 7,5 A
- Napięcie znamionowe: < 50 V
- Siła włożenia: ≤ 20 N
- Siła wyciągnięcia: ≤ 20 N
- Trwałość: > 1000 cykli łączeniowych
- Montaż: montaż poziomy na PCB
- Mechanizm blokujący: zamek z zatrzaskiem
- Kierunek montażu: montaż tylny
- Kształt obudowy: D
- Materiał styków: mosiądz (CuZn39Pb3)
- Powłoka styków: Ag
- Wkładka: poliamid (PA 6.6 30 % GR)
- Element blokujący: stal Ck67
- Powłoka elementu blokującego: nikiel
- Obudowa: odlew cynkowy (ZnAl4Cu1)
- Wykończenie powierzchni obudowy: czarny chrom
- Palność: UL 94 V0
- Zakres temperatur: -30 °C do +80 °C
