NC5FDM3-H-1

Opis szczegółowy produktu

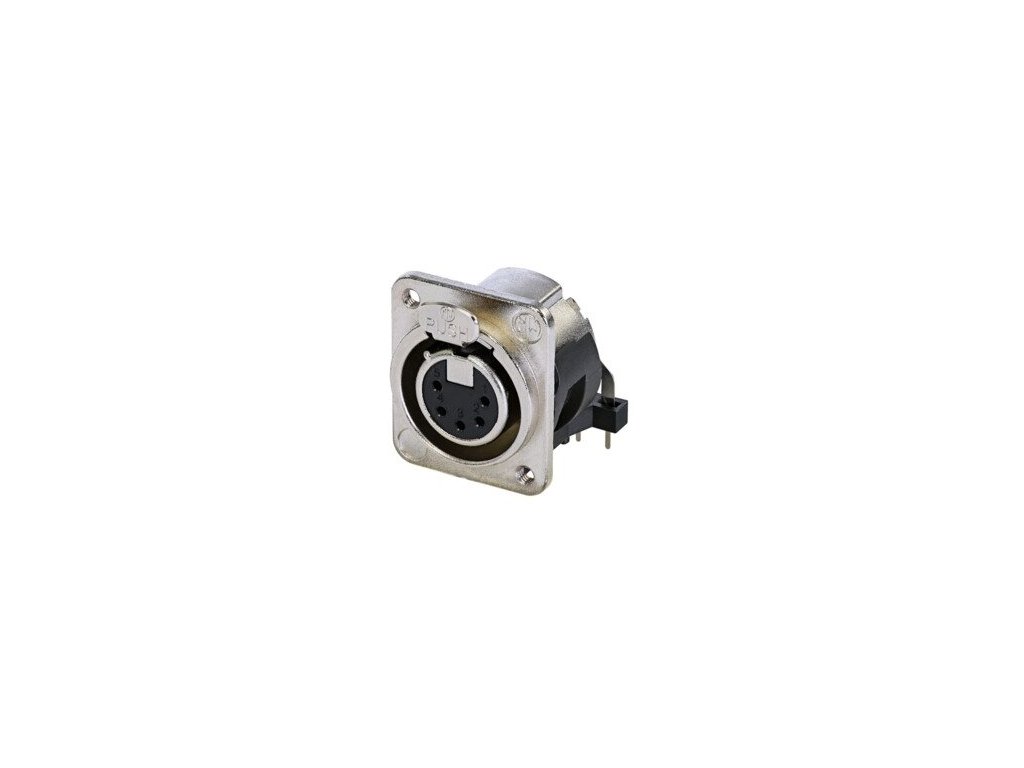

Złącze Neutrik NC5FDM3-H-1 to 5-pinowe panelowe złącze XLR, żeńskie, przeznaczone do poziomego montażu na PCB. Jego solidna metalowa obudowa zapewnia doskonałą ochronę przed zakłóceniami RF i promieniowaniem elektromagnetycznym. Dzięki dupleksowemu kontaktowi uziemiającemu zapewnia doskonałą integralność kontaktu między obudową a kablem. Złącze oferuje opcjonalną możliwość podłączenia pin1 do uziemienia obudowy dla łatwej instalacji. Obudowa typu D gwarantuje kompatybilność z przemysłowymi standardowymi wymiarami montażowymi. Wkładka nie jest wyjmowana z obudowy. Złącze jest przeznaczone do poziomego montażu na PCB i jest wyposażone w mechanizm blokujący dla bezpiecznego mocowania.

Parametry techniczne:

- Typ połączenia: XLR 5-pin
- Płeć: żeńska
- Pojemność między stykami: ≤ 7 pF
- Rezystancja styku: ≤ 5 mΩ
- Wytrzymałość dielektryczna: 1,5 kVdc
- Rezystancja izolacji: > 10 GΩ (początkowa)
- Prąd znamionowy na styk: 7,5 A
- Napięcie znamionowe: < 50 V
- Siła włożenia: ≤ 20 N
- Siła wyciągnięcia: ≤ 20 N
- Żywotność: > 1000 połączeń
- Montaż: poziomy PCB
- Mechanizm blokujący: zatrzask
- Kierunek montażu: tylny
- Kształt obudowy: D
- Otwory montażowe: M3
- Powłoka styków: Ag
- Materiał styków: mosiądz (CuZn39Pb3)
- Materiał wkładki: poliamid (PA 6.6 30 % GR)
- Materiał elementu blokującego: stal Ck67
- Powłoka elementu blokującego: nikiel
- Materiał obudowy: odlew cynkowy (ZnAl4Cu1)
- Wykończenie obudowy: nikiel
- Palność: UL 94 V0
- Zakres temperatur: -30 °C do +80 °C
