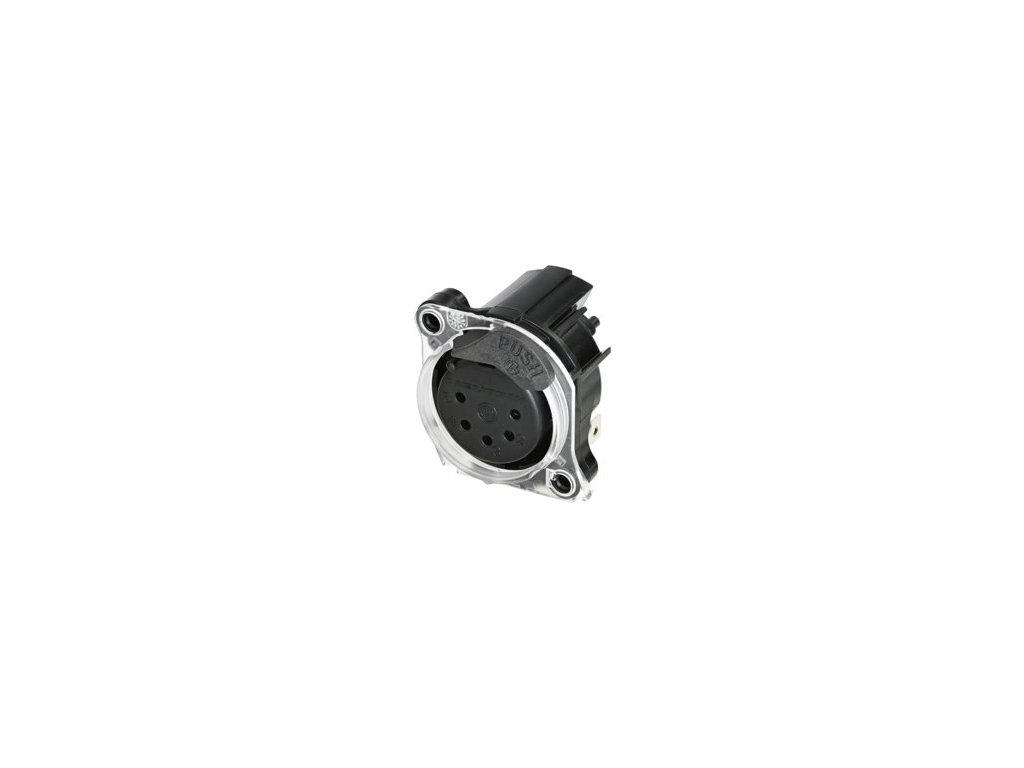

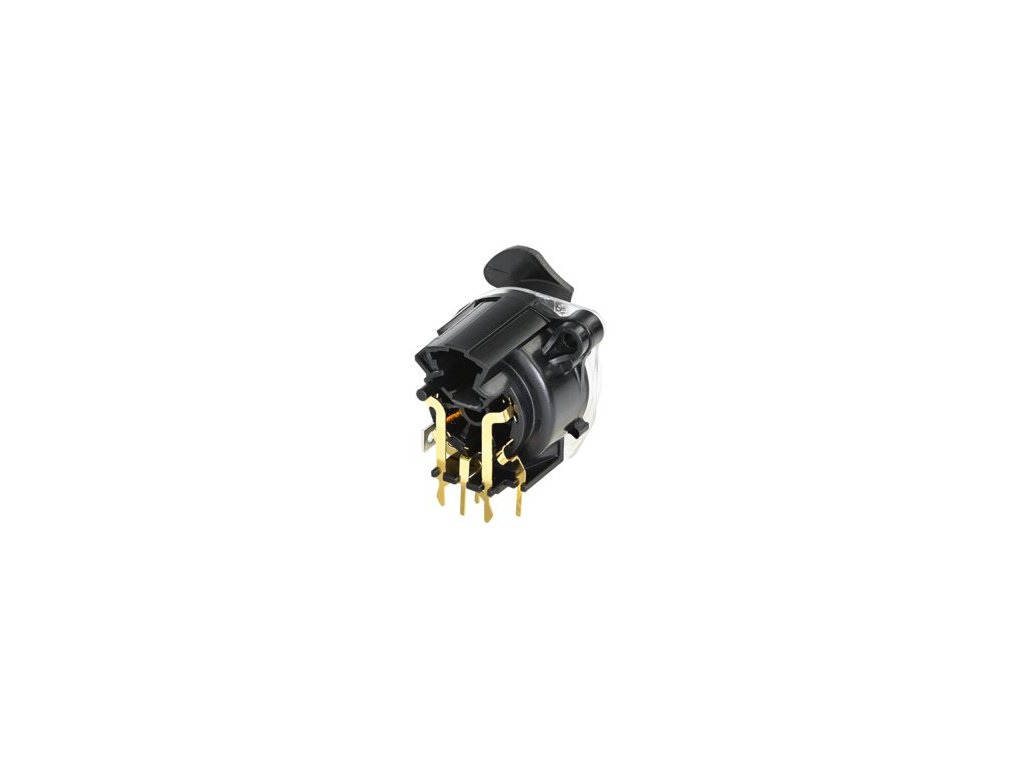

NC5FAH-LR-DAE

Opis szczegółowy produktu

5-biegunowe gniazdo panelowe XLR z funkcją Halo, żeńskie. Poziomy montaż na PCB, okrągła plastikowa obudowa, niemetaliczny przycisk.

Uziemienie: Oddzielny styk uziemiający do obudowy podłączanego złącza i panelu przedniego.

Okrągła plastikowa obudowa złącza XLR do montażu na PCB, integrująca zupełnie nowy, opatentowany pierścień świetlny i asymetryczne niemetalowe elementy dociskowe.

Całkowicie plastikowa seria A oferuje najbardziej oszczędne pod względem przestrzeni i najbardziej opłacalne wykonanie. Styki typu Tulip z twardym pozłoceniem i polerowanymi powierzchniami stykowymi. Pierścień świetlny do wskazywania stanu itp. Ulepszona wydajność EMC i ESD dzięki asymetrycznemu niemetalowemu przyciskowi.

Parametry techniczne:

- Typ połączenia: XLR 5-pin
- Płeć: Żeńska
- Pojemność między stykami: ≤ 7 pF
- Rezystancja kontaktu: ≤ 6 mΩ
- Wytrzymałość dielektryczna: 1,5 kVdc
- Rezystancja izolacji: > 10 GΩ (początkowa)
- Prąd znamionowy na styk: 3A
- Napięcie znamionowe: 50 V
- Uziemienie: Oddzielny styk uziemiający podłączony do obudowy złącza i panelu przedniego, bez podłączenia do pin1
- Siła włożenia: ≤ 20 N
- Siła wyciągnięcia: ≤ 20 N
- Żywotność: > 1000 połączeń
- Montaż: Poziomy montaż na PCB
- Mechanizm blokujący: Zamek (asymetryczny przycisk ESD)
- Kierunek montażu: Montaż tylny
- Kształt obudowy: A
- Odporność mechaniczna: COC
- Materiał styków: Brąz
- Materiał wkładki: Poliamid
- Materiał elementu blokującego: Wzmocniony poliamid
- Palność zgodnie z UL 94: V-0
- Zgodność z normami: IEC 61076-2-103
- Klasa ochrony zgodnie z IEC 60529: IP 40
- Stopień zanieczyszczenia zgodnie z IEC 60664-1: Stopień zanieczyszczenia 2
- Zdolność lutowania: Zgodna z IEC 60068-2-20
- Zakres temperatur: -30 °C do +80 °C
- Maksymalna temperatura pracy: +80 °C.
