NC4MDM3-H-B-1

Opis szczegółowy produktu

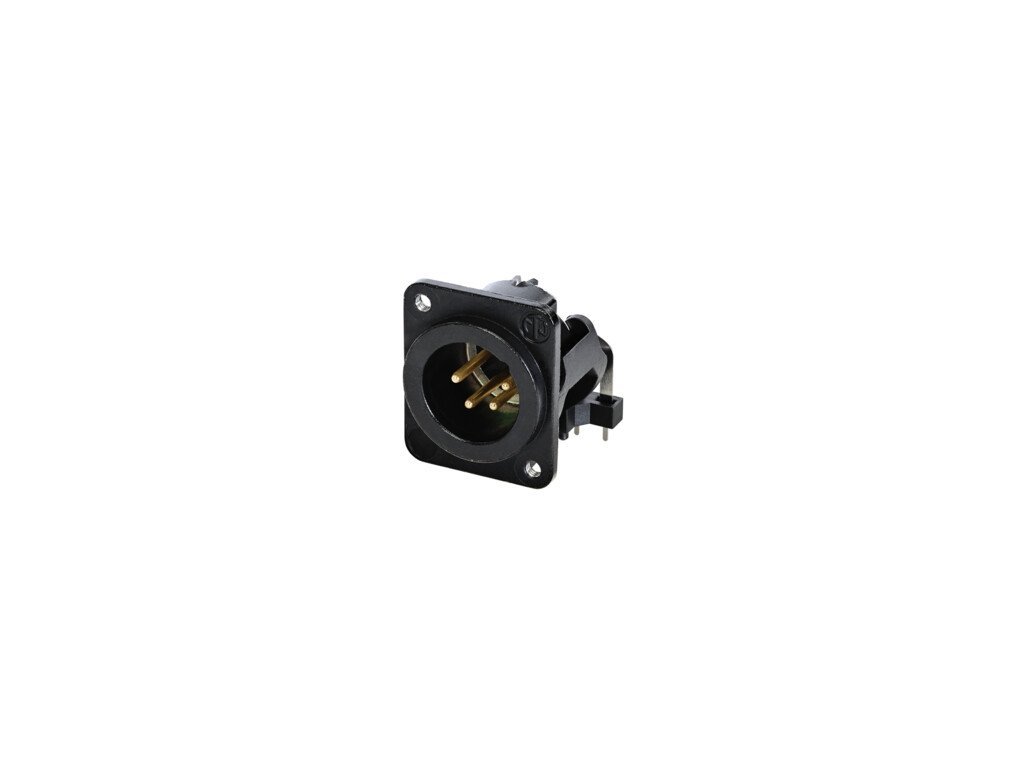

Złącze Neutrik NC4MDM3-H-B-1 to wysokiej jakości 4-biegunowe panelowe złącze XLR, męskie, przeznaczone do poziomego montażu na PCB. Jego solidna metalowa obudowa zapewnia doskonałą ochronę przed zakłóceniami RF i promieniowaniem elektromagnetycznym. Dzięki dupleksowemu kontaktowi uziemiającemu zapewnia doskonałą integralność kontaktu między obudową a kablem. Nowa konstrukcja zapewnia lepszą siłę mocowania dzięki metalowemu elementowi blokującemu, który zastępuje plastikowy wariant. Złącze oferuje opcjonalną możliwość podłączenia pin1 do uziemienia obudowy, a obudowa w rozmiarze D gwarantuje kompatybilność z przemysłowymi standardami wymiarów montażowych. Wkładka nie jest wyjmowana z obudowy.

Parametry techniczne:

- Typ: XLR 4-pin
- Płeć: męska
- Pojemność między stykami: ≤ 7 pF
- Rezystancja styku: ≤ 5 mΩ
- Wytrzymałość dielektryczna: 1,5 kVdc
- Rezystancja izolacji: > 10 GΩ (początkowa)
- Znamionowy prąd na styk: 10 A
- Napięcie znamionowe: < 50 V
- Siła włożenia: ≤ 20 N
- Siła wyciągnięcia: ≤ 20 N
- Żywotność: > 1000 cykli łączeniowych
- Montaż: poziomy
- Element blokujący: zamek
- Kierunek montażu: tylny
- Kształt obudowy: D
- Otwory montażowe: M3
- Wykończenie powierzchni styków: Au
- Materiał styków: mosiądz (CuZn39Pb3)
- Wkładka: poliamid (PA 6.6 30 % GR)
- Element blokujący: stal Ck67
- Obudowa: odlew cynkowy (ZnAl4Cu1)
- Wykończenie powierzchni obudowy: czarny chrom
- Palność: UL 94 V0
- Zakres temperatur: -30 °C do +80 °C.
