NC4MDM3-H-1

Opis szczegółowy produktu

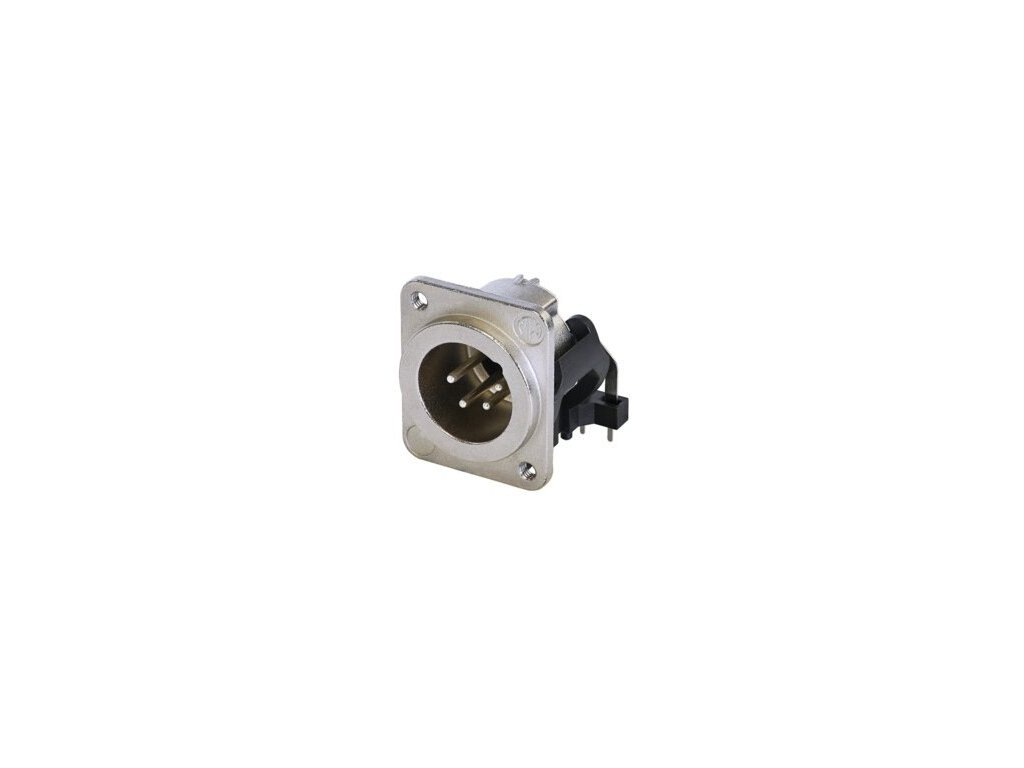

Złącze Neutrik NC4MDM3-H-1 to wysokiej jakości 4-biegunowe panelowe złącze XLR typu męskiego przeznaczone do poziomego montażu na PCB. Jego w pełni metalowa obudowa zapewnia doskonałą ochronę przed zakłóceniami RF i ekranowanie elektromagnetyczne. Dupleksowy styk uziemiający gwarantuje doskonałą integralność połączenia między obudową a kablem. Nowa konstrukcja listwy ustalającej z metalu zastępuje wariant plastikowy, co zwiększa siłę wyciągania. Złącze oferuje również możliwość łatwego podłączenia pin1 do uziemienia obudowy. Obudowa w rozmiarze D zapewnia kompatybilność z przemysłowymi standardami montażu. Wkładka złącza nie jest zdejmowana, a złącze jest przeznaczone do montażu na PCB.

Parametry techniczne:

- Typ: XLR 4-pin
- Płeć: męska
- Pojemność między stykami: ≤ 7 pF
- Rezystancja styku: ≤ 5 mΩ
- Wytrzymałość dielektryczna: 1,5 kVdc
- Rezystancja izolacji: > 10 GΩ (początkowa)
- Znamionowy prąd na styk: 10 A
- Napięcie znamionowe: < 50 V
- Siła włożenia: ≤ 20 N
- Siła wyciągnięcia: ≤ 20 N
- Żywotność: > 1000 cykli łączeniowych
- Montaż: poziomy PCB
- Element blokujący: zamek
- Kierunek montażu: tylny
- Kształt obudowy: D
- Otwory montażowe: M3
- Powłoka styków: Ag
- Materiał styków: mosiądz (CuZn39Pb3)
- Wkładka: poliamid (PA 6.6 30 % GR)
- Element blokujący: stal Ck67
- Obudowa: odlew cynkowy (ZnAl4Cu1)
- Wykończenie obudowy: nikiel
- Palność: UL 94 V0
- Zakres temperatur: -30 °C do +80 °C.
