NC4FDM3-H-1

Opis szczegółowy produktu

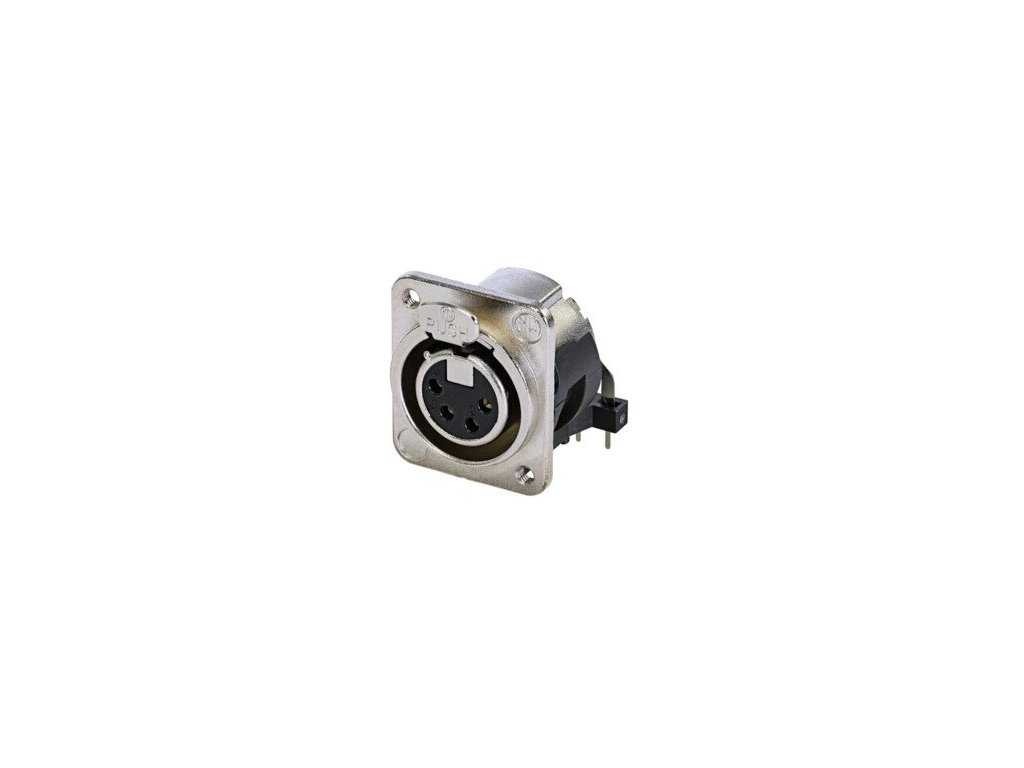

Złącze Neutrik NC4FDM3-H-1 to 4-biegunowe panelowe złącze XLR, żeńskie, przeznaczone do poziomego montażu na PCB. Jego solidna metalowa obudowa zapewnia doskonałą ochronę przed zakłóceniami RF i ekranowanie elektromagnetyczne. To złącze jest wyposażone w dupleksowy styk uziemiający, który zapewnia doskonałą integralność kontaktu między obudową a kablem. Możliwość podłączenia pin1 do uziemienia obudowy ułatwia instalację. Obudowa typu D gwarantuje kompatybilność z przemysłowymi standardowymi wymiarami montażowymi. Wkładka złącza jest nieusuwalna. Złącze posiada otwory montażowe M3 i jest zaprojektowane z myślą o długiej żywotności, przekraczającej 1000 cykli łączeniowych.

Parametry techniczne:

- Typ połączenia: XLR 4-pin
- Płeć: żeńska
- Pojemność między stykami: ≤ 7 pF
- Rezystancja styku: ≤ 5 mΩ
- Wytrzymałość dielektryczna: 1.5 kVdc
- Rezystancja izolacji: > 10 GΩ (początkowa)
- Znamionowy prąd na styk: 10 A
- Napięcie znamionowe: < 50 V
- Siła włożenia: ≤ 20 N
- Siła wyciągnięcia: ≤ 20 N
- Trwałość: > 1000 cykli łączeniowych
- Montaż: poziomy PCB
- Element blokujący: zatrzask
- Kierunek montażu: tylny
- Kształt obudowy: D
- Materiał kontaktu: mosiądz (CuZn39Pb3)
- Powłoka kontaktu: Ag
- Wkładka: poliamid (PA 6.6 30 % GR)
- Element blokujący: stal Ck67
- Powłoka elementu blokującego: nikiel
- Obudowa: odlew cynkowy (ZnAl4Cu1)
- Wykończenie obudowy: nikiel
- Palność: UL 94 V0
- Zakres temperatur: -30 °C do +80 °C.
