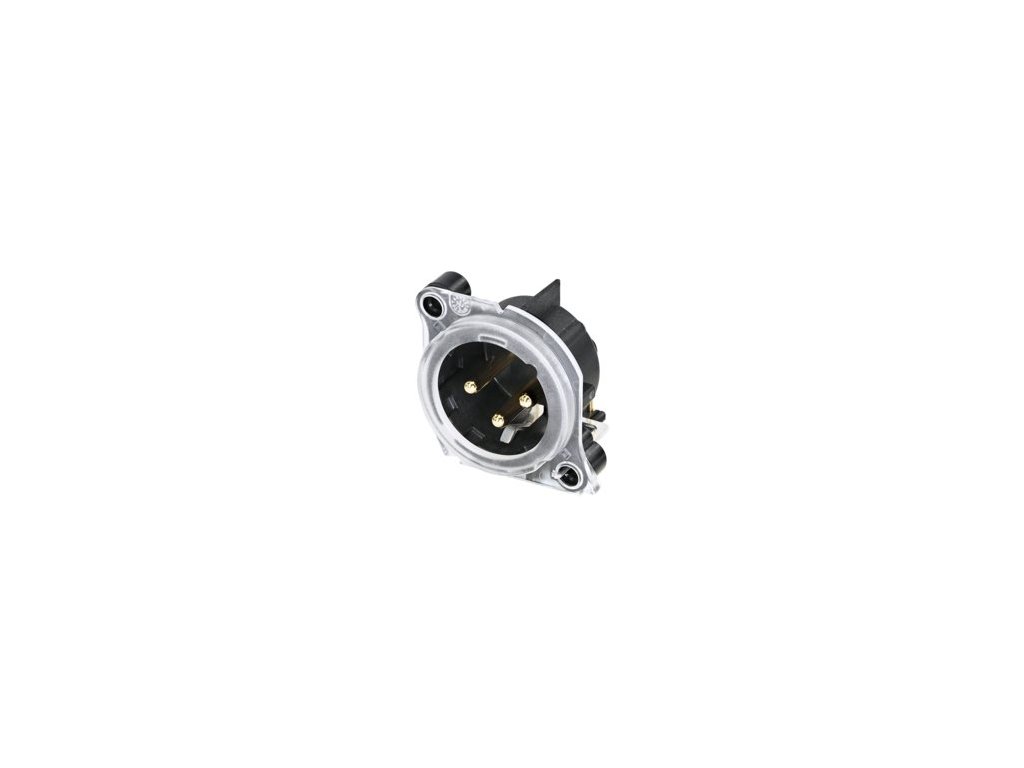

NC3MAH-LR

Opis szczegółowy produktu

3-biegunowe panelowe złącze XLR z funkcją Halo, męskie. Poziomy montaż na PCB, okrągła plastikowa obudowa, niemetaliczny przycisk.

Uziemienie: Oddzielny styk uziemiający do obudowy podłączanego złącza i panelu przedniego.

Okrągła plastikowa obudowa złącza XLR do montażu na PCB, integrująca zupełnie nowy, opatentowany pierścień świetlny i asymetryczne niemetalowe elementy dociskowe.

Całkowicie plastikowa seria A oferuje najbardziej oszczędne pod względem przestrzeni i najbardziej opłacalne wykonanie. Styki typu Tulip z twardym pozłoceniem i polerowanymi powierzchniami stykowymi. Pierścień świetlny do wskazywania stanu itp. Ulepszona wydajność EMC i ESD dzięki asymetrycznemu niemetalowemu przyciskowi.

Parametry techniczne:

- Typ: XLR 3-pin
- Płeć: męska
- Pojemność między stykami: ≤ 4 pF
- Rezystancja kontaktu: ≤ 6 mΩ
- Wytrzymałość dielektryczna: 1,5 kVdc
- Rezystancja izolacji: > 10 GΩ (początkowa)
- Prąd znamionowy na kontakt: 6 A
- Napięcie znamionowe: 50 V
- Możliwości uziemienia: obudowa złącza i panel przedni, bez podłączenia do pinu 1
- Siła włożenia: ≤ 20 N
- Siła wyciągnięcia: ≤ 20 N
- Trwałość: > 1000 cykli łączeniowych
- Kierunek montażu: montaż tylny
- Kształt obudowy: A
- Materiał styków: brąz
- Materiał wkładki: poliamid
- Palność zgodnie z UL 94: V-0
- Klasa ochrony zgodnie z IEC 60529: IP 40
- Lutowalność: spełnia IEC 60068-2-20
- Zakres temperatur: -30 °C do +80 °C
