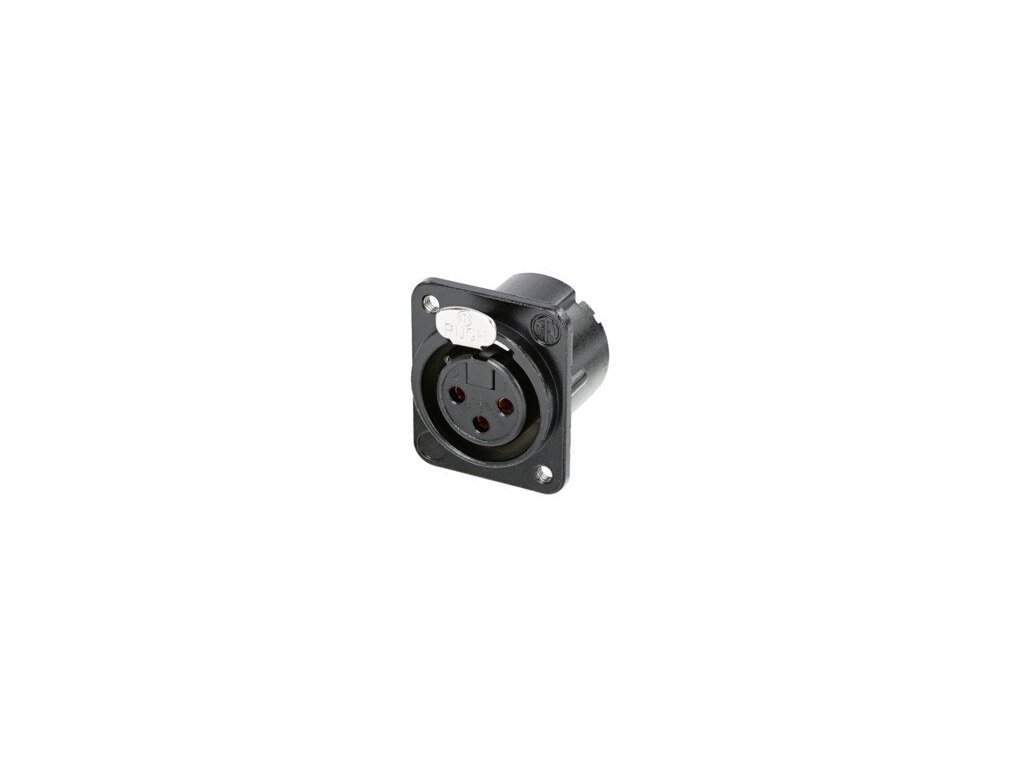

NC3FD-LX-M3-B

Opis szczegółowy produktu

Złącze Neutrik NC3FD-LX-M3-B to wysokiej jakości 3-pinowe panelowe złącze XLR, żeńskie, zaprojektowane do profesjonalnych zastosowań audio. Jego solidna metalowa obudowa zapewnia doskonałą ochronę przed zakłóceniami RF i promieniowaniem elektromagnetycznym. Złącze jest wyposażone w dupleksowy styk uziemiający, który zapewnia doskonałą integralność kontaktu między obudową a kablem. Unikalna konstrukcja żeńskiego styku zwiększa przewodność i zmniejsza zużycie podczas łączenia z męskim złączem. Bariera lutownicza zapobiega przedostawaniu się cyny do obszaru połączenia styków, a większe styki lutownicze ułatwiają podłączenie. Złącze oferuje również opcjonalną możliwość podłączenia pin1 do uziemienia obudowy. Obudowa D zapewnia kompatybilność z przemysłowymi standardowymi wymiarami montażowymi. To złącze jest idealnym wyborem dla profesjonalnych dźwiękowców i techników.

Parametry techniczne:

- Typ połączenia: XLR
- Płeć: żeńska
- Pojemność między stykami: ≤ 4 pF
- Rezystancja styku: ≤ 5 mΩ
- Wytrzymałość dielektryczna: 1,5 kVdc
- Rezystancja izolacji: > 10 GΩ (początkowa)
- Prąd znamionowy na styk: 16 A
- Napięcie znamionowe: < 50 V
- Siła wkładania: ≤ 20 N
- Siła wyjmowania: ≤ 20 N
- Żywotność: > 1000 połączeń
- Rozmiar przewodu: maks. 14 AWG
- Podłączenie: styki lutowane
- Element blokujący: zamek
- Kierunek montażu: montaż tylny
- Kształt obudowy: D
- Montaż: otwory montażowe z gwintami M3
- Pokrycie styków: 2 µm Au nad 2 µm Ni
- Styki: brąz (CuSn6)
- Wkładka: PA66
- Element blokujący: stal Ck67
- Pokrycie elementu blokującego: nikiel
- Obudowa: odlew cynkowy (ZnAl4Cu1)
- Pokrycie obudowy: czarny chrom
- Palność: UL 94 V-0
- Zgodność z normami: IEC 61076-2-103
- Klasa ochrony: IP 40
- Lutowalność: spełnia IEC 68-2-20
- Zakres temperatur: -30 °C do +80 °C.
